ZYGO ZMI-2002 8020-0211-1-J VME测量板卡 – 双轴纳米级定位核心

描述

ZYGO ZMI-2002 8020-0211-1-J 是一款高性能、双轴 6U VME 测量板卡，隶属于 ZYGO ZMI-2000 位移测量干涉仪 (DMI) 系统。它接收激光干涉仪的光纤信号，实时解析出亚纳米级的位移数据，为超精密运动控制提供核心反馈。该板卡具备双轴同步、极低数据延迟的特点，是半导体光刻、精密计量和航空航天等领域的关键部件。分辨率：0.31 nm；总线接口：6U VME；供电要求：+5VDC @ 3.5A。

ZMI-2002 8020-0211-1-J 产品概述

您手中的这块 ZYGO ZMI-2002 8020-0211-1-J 板卡，是高精度定位领域公认的**“黄金标准”。它不是一块普通的 I/O 卡，而是 ZYGO 旗下 ZMI-2000 系列位移测量干涉仪 (Displacement Measuring Interferometer, DMI) 系统的核心测量电子元件。简单来说，它就像是整个超精密运动控制系统的“眼睛”和“大脑”**，负责将 ZYGO 激光头（如 7705/7714 系列）发射的激光束经过干涉仪光学元件反射后携带的纳米级相位变化信息，实时、精确地转化为数字化的位置、速度和时间数据。

ZMI-2002 8020-0211-1-J 的设计非常精妙，它将两个独立的测量轴集成在一块标准的 6U VME 板卡上，这在空间受限的精密设备中非常宝贵。通过 VME 总线，它与主控制器进行通信，并将采集到的 36-bit 格式位置数据和 32-bit 格式速度数据，以极高的速率同步输出到运动控制器，实现闭环实时控制。无论是用于半导体光刻机的晶圆台定位，还是三坐标测量机 (CMM) 的超精密校准，ZYGO ZMI-2002 8020-0211-1-J 都能够提供远超传统编码器的高精度、高稳定性、低不确定度的计量级性能。这块 ZMI-2002 板卡可以说是保障先进制造业良率和精度的“沉默功臣”。

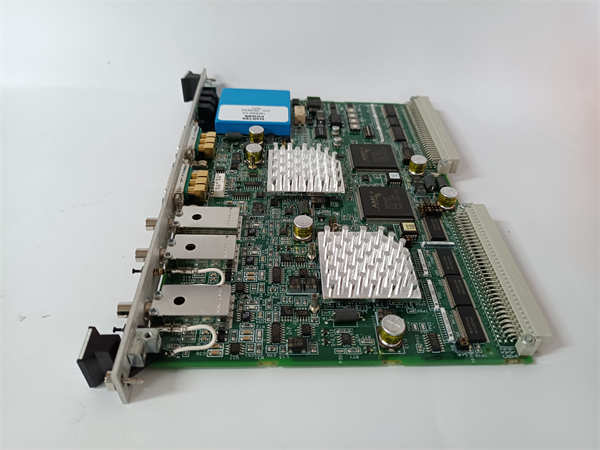

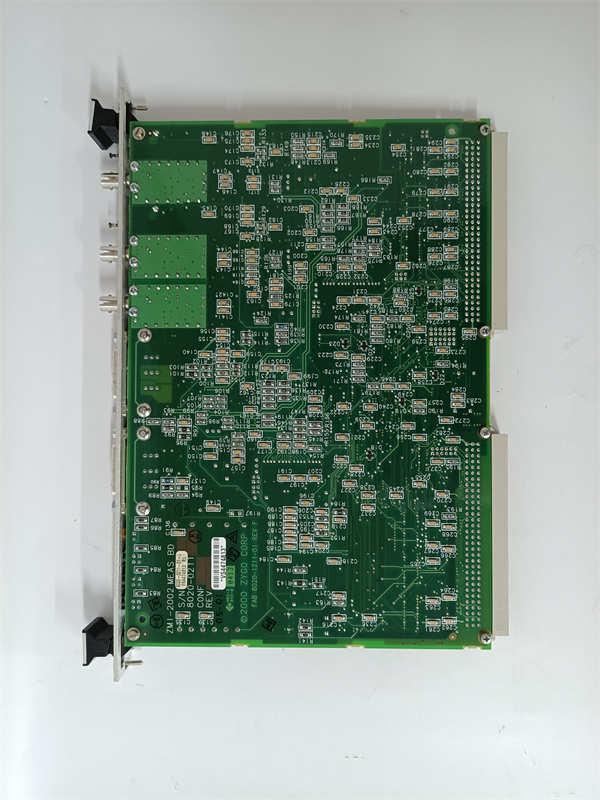

ZYGO ZMI-2002 8020-0211-1-J

ZMI-2002 8020-0211-1-J 技术规格

主要特点和优势

纳米级分辨率与超低数据延迟：

ZMI-2002 8020-0211-1-J 的核心价值在于其无与伦比的精度和速度。它能够提供低至 0.31 nm 的分辨率，这使得它轻松满足最尖端的半导体制造工艺，如光刻 (Lithography) 和检测对定位的严苛要求。更关键的是，它通过 ZYGO 独有的技术，将所有运动轴的测量数据同步到极低的时间不确定度（Uncertainty），通常 $\le 1.7\ \text{ns}$。在高速运动控制应用中，比如晶圆台以 $\pm 2.55\ \text{m/s}$ 的速度移动时，这种极低的数据延迟（Low Data Age Uncertainty）意味着运动控制器能够及时接收到最准确的位置反馈，ZMI-2002 带来的这种精准“快”感，是传统方案望尘莫及的。

双轴集成与VME架构优势：

ZMI-2002 板卡将双轴测量电路集成在一张 6U VME 板上，有效减少了对宝贵 VME 背板槽位（Backplane Slots）的占用，降低了系统体积和成本。VMEbus（Versa Module Eurocard Bus）作为一款成熟可靠的工业总线标准，为 ZMI-2002 8020-0211-1-J 提供了坚固的机械结构和优良的电磁兼容性（Electromagnetic Compatibility, EMC），确保了在工业现场恶劣环境下的运行稳定性和数据完整性。这种架构的优势在于可扩展性（Scalability），通过 VME 背板上的 P2 接口，多块 ZMI-2002 可以轻松进行总线连接，实现多达 16 个甚至更多轴的同步测量和控制，轻松应对复杂的多轴系统需求。

光纤信号传输与抗干扰设计：

ZMI-2002 8020-0211-1-J 创新地采用了光纤来传输来自干涉仪的参考（Reference）和测量（Measurement）光信号。这种光纤信号传输方式是其高可靠性的“秘密武器”之一。它完全消除了电信号传输中常见的接地回路（Ground Loop）问题，提供了卓越的电气隔离（Electrical Isolation）和对电磁干扰（Electromagnetic Interference, EMI）的免疫力。在高噪声、高功率密度的精密设备内部，ZMI-2002 能够提供“无噪音”的纯净信号，确保亚纳米级测量的精度不受环境干扰，真正做到“一字一码”，位置数据绝不跳变，是闭环运动控制系统（Closed-Loop Motion Control System）的可靠基石。

English Technical Highlight:

The ZYGO ZMI-2002 8020-0211-1-J stands as a paramount piece of measurement electronics for high-end industrial metrology. Operating within the robust 6U VME form factor, this dual-axis measurement board is the processing core for ZYGO’s Displacement Measuring Interferometer (DMI) systems. Its competitive edge is defined by its ability to deliver sub-nanometer position resolution, typically down to 0.31 nm when paired with two-pass interferometers, and a lightning-fast data throughput that enables velocities up to $\pm 2.55\ \text{m/s}$. A critical design feature is the employment of fiber optic cables for receiving reference and measurement signals, which inherently eliminates electrical noise and ground loop issues, guaranteeing superior signal integrity and immunity to Electromagnetic Interference (EMI)—a necessity in dense semiconductor fabrication equipment. Furthermore, the ZMI-2002 ensures a remarkable low data age uncertainty ( $\le 1.7\ \text{ns}$) across all axes, crucial for the precise, real-time synchronization required by the most demanding closed-loop motion control stages, like those in high-speed scanners or lithography tools. This board’s 36-bit position format underscores its capacity to maintain extreme resolution over extended measurement ranges. The ZMI-2002 8020-0211-1-J is engineered not just for precision, but for the unwavering reliability required in 24/7 mission-critical applications.

应用领域

ZMI-2002 8020-0211-1-J 的应用领域集中在那些对位置精度有着“吹毛求疵”要求的行业，它服务的客户无一不是其所在领域的头部企业，因为只有 ZYGO 这样的计量级性能才能满足他们的需求。

半导体制造： 这是 ZMI-2002 8020-0211-1-J 最主要的主战场。在晶圆步进机（Wafer Steppers）、扫描仪（Scanners）、电子束和激光掩模版写入器（Mask Writers）中，都需要将运动平台（Stage）定位到纳米甚至亚纳米级，以保证芯片电路的对准和曝光精度。ZMI-2002 在此充当了运动控制回路中的“高精度尺子”，为复杂的运动控制算法提供绝对可信的实时位置反馈，是保证高良率（Yield Rate）的核心技术之一。

精密计量与校准： 在国家级或工业级的计量实验室中，ZMI-2002 8020-0211-1-J 被用于对其他高精度测量设备进行校准。例如，它可以用来精确测量和校准线性编码器、光栅尺，甚至三坐标测量机（CMM）的精度。由于其自身测量的不确定度极低，它常被视为校准链条中的“一级标准”，确保了工业品可追溯性（Traceability）的最高标准。

精密光学加工与检测： 在制造大型天文望远镜镜片、高功率激光器光学元件或高分辨率医疗成像设备时，需要对光学元件的表面形状、曲率半径进行超精密测量和调整。ZYGO ZMI-2002 板卡可以与干涉仪光学头配合，用于测量和控制光学元件的位移，或在加工过程中实时监控刀具的位置，保证加工精度达到“衍射极限”的要求。

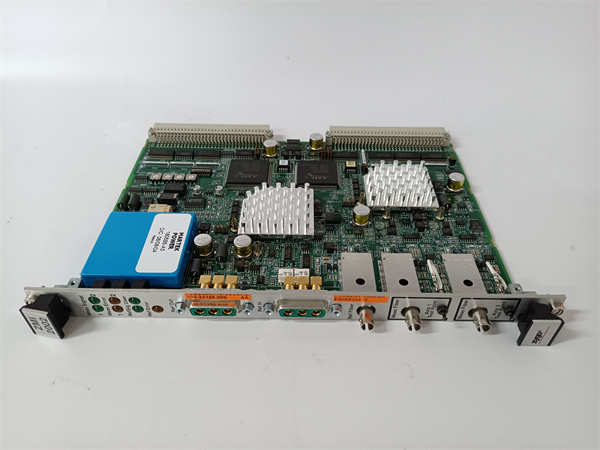

ZYGO ZMI-2002 8020-0211-1-J

相关产品

ZMI-2002 8020-0211-1-J 是 ZMI-2000 系列的一部分，通常需要与 ZYGO 的激光头和其它配件配合使用：

ZMI-2001：单轴 6U VME 测量板卡，与 ZMI-2002 相比只支持一个轴的测量。

ZMI-4004：ZMI-4000 系列的 4 轴 VME64x 测量板卡，提供更高的轴密度和更新的 VME 总线标准，是 ZMI-2002 的升级替代型号。

ZMI-4104(C)：ZMI-4100 系列的 4 轴测量板卡，通常分辨率更高 (如 0.15 nm)，性能比 ZMI-2002 更强劲。

ZYGO 7705：ZMI 系统常用的高稳定度氦氖（HeNe）激光头，为 ZMI-2002 提供稳定的双频激光源。

ZYGO 7714/7724：其他型号的 ZMI 激光头，可与 ZMI-2002 配合，用于不同的应用场景。

ZMI Go!：ZYGO 推出的较新的紧凑型测量电子模块，通常使用 EtherCAT 或 SSI 接口，取代了传统的 VME/ISA 接口，是 ZMI-2002 的现代化替代方案。

8070-0159-02：ZMI 系列系统中的某个配套电缆或接口模块。

8020-0210-X：可能是 ZMI-2001 或其他单轴板卡的零件编号。

安装与维护

安装前准备：在安装 ZMI-2002 8020-0211-1-J 前，必须严格遵守静电防护（ESD）规范，因为这块板卡承载着高精度模拟和数字电路，对静电非常敏感。首先，确保 VME 机箱的背板电源稳定，特别是 $+5\text{VDC}$ 供电必须满足 $3.5\text{A}$ 的电流要求。ZMI-2002 8020-0211-1-J 是 6U VME 尺寸，请确认其插入正确的 VME 槽位，并检查 VME 总线上的地址（A16 或 A24）和数据宽度（D16 或 D32）跳线设置，确保与系统的主控制器通信协议一致。最后，光纤连接是关键，确保参考光和测量光的光纤插头（通常是 FC 或 SMA 类型）清洁无尘，并正确插入 ZMI-2002 的光纤接口，过脏或损坏的插头会导致信号衰减，影响纳米级测量精度。

维护建议：对 ZMI-2002 8020-0211-1-J 模块的维护核心在于保持信号通路和工作环境的稳定。由于它通过光纤传输信号，定期检查和清洁光纤连接点是至关重要的，可以使用专业的光纤清洁工具，避免使用湿巾或化学溶剂。
