该模块的核心功能是将来自ZYGO激光头和干涉仪的光学信号转换为高精度的数字位置和速度数据。通过利用激光干涉测量的原理，ZMI-2002 能够提供亚纳米级的分辨率，以及卓越的测量稳定性和动态性能。其双轴设计允许在一个板卡上同时处理两个独立的测量轴，这对于需要高精度多轴运动控制的应用尤其重要。
ZMI-2002 (8020-0211) 采用6U VME总线接口，便于集成到现有的VME总线架构系统中。它通过光纤连接接收参考和测量信号，从而有效降低电气噪声和瞬态干扰。凭借其高精度、高速度和强大的诊断功能，ZMI-2002 在半导体制造、精密机械加工、计量校准和科学研究等领域中，是实现纳米级定位和运动控制不可或缺的核心部件。

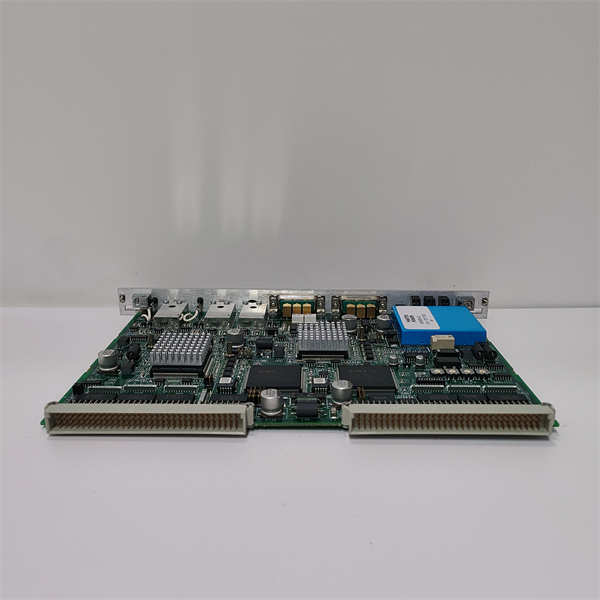

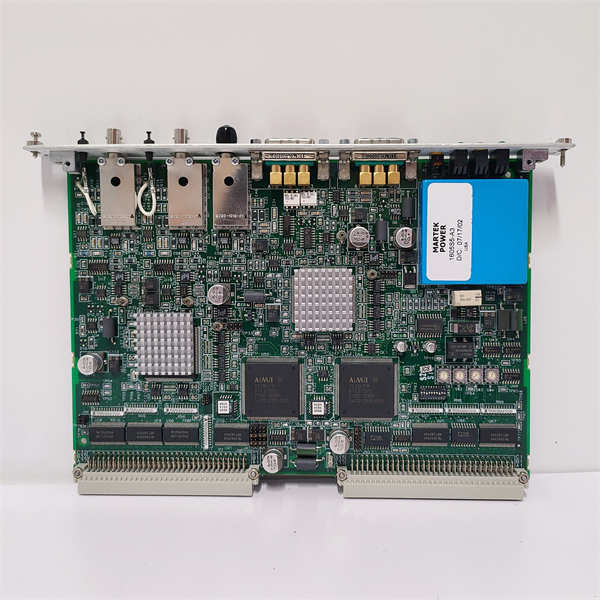

ZYGO ZMI-2002 8020-0211
技术规格
主要特点和优势
ZYGO ZMI-2002 (8020-0211) 测量板卡凭借其在超精密测量领域的领先技术，为各种高精度应用带来了多项核心特点和显著优势。
双轴测量能力： ZMI-2002 在一块6U VME板卡上集成了两个独立的测量轴。这大大提高了空间利用率，简化了系统集成，并降低了多轴测量系统的复杂性和成本，尤其适用于需要紧凑设计的精密运动平台。
超高测量精度和分辨率： ZYGO的激光干涉测量技术结合ZMI-2002的先进电子学，能够提供λ/2048 (约0.31纳米) 的位置分辨率（取决于干涉仪类型）。这种超高的分辨率确保了纳米级甚至亚纳米级的精确定位和位移测量，满足最苛刻的计量和控制需求。
卓越的速度和动态性能： ZMI-2002 支持高达2.1 m/s（使用2通干涉仪和20 MHz外差分频）的测量速度，同时保持高精度。这使得它能够应用于高速运动控制系统，如晶圆扫描、掩模刻写和磁盘驱动器制造等。
强大的内置诊断功能： 模块具备全面的错误状态监测能力，能够实时检测激光信号、锁相环（PLL）、延迟锁相环（DLL）、测量信号丢失、丢帧、毛刺等异常情况，以及速度和加速度的异常。这些诊断功能有助于及时发现问题、进行故障排除，并提高系统的可靠性。
VME总线集成： 采用标准的6U VME总线接口，使得ZMI-2002能够方便地集成到现有的VME总线系统中。VME作为一种成熟可靠的工业总线，为高精度数据传输和实时控制提供了稳定的平台。
光纤连接： 激光参考和测量信号通过光纤传输到ZMI-2002模块。这种光纤隔离设计有效地消除了电气噪声和接地回路问题，确保了信号的完整性和测量数据的纯净性，即使在强电磁干扰环境下也能保持稳定性能。
低数据延迟和时间同步： ZMI-2002 旨在提供低数据延迟和高时间同步精度（≤1.7 ns），确保所有测量轴的同步性和实时性。这对于多轴联动和高速反馈控制至关重要，能够消除速度和时间相关的误差。
应用领域
ZYGO ZMI-2002 (8020-0211) 双轴测量板卡凭借其超高精度、高速和稳定性的特点，广泛应用于对纳米级定位、位移和运动控制有极致要求的关键工业和科研领域。
半导体制造：
- 光刻机 (Steppers and Scanners)：作为关键的运动反馈系统，精确控制晶圆台和掩模台的纳米级运动，以确保多层图案的精确对准和高质量光刻。
- 晶圆检测和测量工具：用于高精度地定位和扫描晶圆，进行缺陷检测、CD-SEM（关键尺寸扫描电子显微镜）测量等。
- 掩模版和LCD检测工具：精确测量和检查掩模版或LCD面板的几何尺寸和缺陷。
- 内存修复工具：高精度定位激光束，用于修复内存芯片的缺陷。
精密机械加工与制造：
- 超精密机床：在金刚石车削、微铣削等超精密加工设备中提供纳米级的位置反馈，实现极高的加工精度和表面光洁度。
- 高精度机器人和自动化设备：用于需要极端精确定位和重复性的自动化组装、拾取放置（pick-and-place）等任务。
计量和校准：
- 计量实验室：作为国家标准和工业实验室中的核心设备，用于校准位移传感器、线性编码器、AFM（原子力显微镜）工作台、压电换能器等，确保测量溯源性。
- 标准尺和量规校准：高精度测量和校准各种长度标准和量规。
科研和研发：
- 粒子加速器和同步辐射设施：控制实验装置的超精密运动，以实现光束的精确对准和样品定位。
- 先进材料研究：在纳米级材料表征、微观结构分析等实验中，提供精确的位移和振动测量。
- 光学和光子学研究：用于激光干涉仪、光学元件对准、微光学系统等高精度实验平台。
磁盘驱动器制造：
- 磁头定位系统：提供超高精度的磁头定位反馈，以实现高密度数据存储。

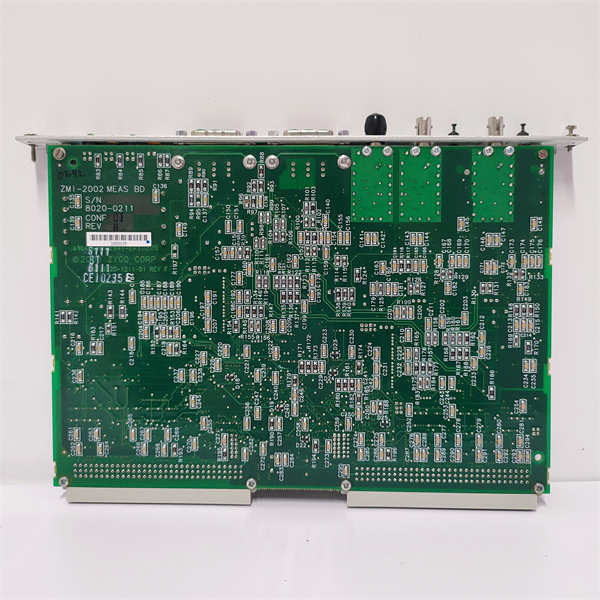

ZYGO ZMI-2002 8020-0211
相关产品
与ZYGO ZMI-2002 (8020-0211) 双轴VME测量板卡相关联的其他产品主要包括ZYGO ZMI系列的其他测量电子模块、激光头、干涉仪光学组件以及配套的电缆和软件。它们共同构成了完整的激光干涉测量系统。
- ZYGO ZMI-2000 系列的其他测量板卡:
- ZMI-2001: 单轴6U VME测量板卡，功能与ZMI-2002类似，但只支持单轴测量。
- ZMI-PC: 单轴ISA总线测量板卡，适用于集成到ISA总线接口的PC系统中。
- ZYGO ZMI-4000 系列测量电子模块: ZYGO较新的测量电子平台，如ZMI-4004 (高精度测量板)，通常提供更高的性能、更多的通道数或更现代的接口（如PCIe），可以视为ZMI-2002的升级替代产品。
- ZYGO ZMI Go! 测量电子模块: 更紧凑、功能更集成的测量电子模块，支持多通道，并提供激光电源和通信功能。
- ZYGO 激光头 (Laser Heads): ZMI系统的核心光源，产生稳定的激光束。例如：
- ZYGO 7701 系列激光头: 常用于ZMI系统。
- ZYGO 7702 系列激光头: 提供多轴激光输出。
- ZYGO 干涉仪光学组件 (Interferometers): 将激光束分离为参考光和测量光，并对返回的干涉信号进行处理。包括：
- 平面干涉仪 (Plane Mirror Interferometers, PMI)
- 角锥干涉仪 (Retroreflector Interferometers)
- 直角干涉仪 (Right Angle Interferometers)
- 差分平面干涉仪 (Differential Plane Mirror Interferometers, DPMI)
- ZYGO 光纤跳线: 用于连接激光头、干涉仪和ZMI-2002测量板卡，传输光学信号。
- ZYGO ZMI 系统底盘 (System Chassis): 用于安装ZMI测量板卡、激光头电源和提供系统背板。
- ZYGO ZMI 驱动器和软件: 包括用于与ZMI-2002通信的驱动程序、API库以及可能的诊断和数据采集软件。
安装与维护
安装前准备： 在安装ZYGO ZMI-2002 (8020-0211) 测量板卡之前，务必仔细阅读ZYGO提供的ZMI系统用户手册和ZMI-2002板卡的具体安装指南。
- 安全断电：在进行任何安装或接线操作前，务必确保VME机架和整个系统已完全断电并锁定，以防止电击或设备损坏。
- 环境检查：确认安装环境符合ZYGO设备的工作温度、湿度和洁净度要求。ZMI系列设备通常需要在洁净且温度稳定的环境中运行，以确保测量精度。避免阳光直射、高振动和强电磁干扰源。
- 防静电措施：ZMI-2002板卡包含敏感电子元件，在处理板卡时，务必佩戴防静电腕带，并在防静电工作台上进行操作，以防止静电放电（ESD）损伤。
- VME插槽选择：根据系统配置，选择一个可用的6U VME插槽。确保插槽清洁无尘，并且金手指无氧化。
- 光纤连接：小心地将来自激光头和干涉仪的光纤跳线连接到ZMI-2002板卡上的相应光纤接口。确保连接牢固且光纤未被过度弯曲或扭曲。
- 电源和接地：确认VME机架的电源供应符合ZMI-2002的电源要求（+5V ± 5% @ 3.5A）。确保整个系统有正确的接地，以减少电气噪声。
- 软件和驱动：在安装硬件之前或之后，准备好相应的驱动程序和ZMI系统软件（如ZYGO的MetroPro或ZMI API），以便后续的配置和操作。
维护建议： ZYGO ZMI-2002 模块设计用于高精度和高可靠性运行，但定期维护和适当的护理可以确保其长期最佳性能和延长使用寿命。
- 环境控制：持续保持安装ZMI系统的环境清洁和稳定。灰尘、温度波动和振动都会对测量精度产生负面影响。定期检查空气过滤系统。
- 光纤和连接检查：定期检查所有光纤跳线，确保它们没有破损、磨损或受到污染。清洁光纤连接器（根据ZYGO推荐的方法），因为灰尘或污垢会显著降低信号质量。检查所有电气连接的紧固性。
- 系统诊断：利用ZMI系统软件提供的诊断工具，定期监控ZMI-2002板卡和整个干涉测量系统的运行状态、激光信号强度、错误状态信息和事件日志。及时响应任何报警或异常指示。
- 校准：根据ZYGO的建议和应用需求，定期对整个干涉测量系统进行校准。这通常包括对激光头、干涉仪和测量板卡的综合性能验证，以确保测量精度和溯源性。
- 固件和软件更新：如果ZYGO发布了ZMI-2002的固件更新或系统软件更新，应在了解更新内容和风险后，按照官方指导进行升级，以获得最新的功能、性能优化和bug修复。
- 故障排除：如果系统出现异常，首先检查ZMI-2002板卡上的状态指示灯，并参考用户手册中的故障排除章节。必要时联系ZYGO技术支持。
产品保障
ZYGO Corporation 对其产品，包括 ZMI-2002 (8020-0211) 测量板卡，通常提供标准的有限产品保修。
