YOKOGAWA ALR121-S00 | CENTUM VP 系统报警继电器输出模块 | 可靠性解决方案

描述

关键技术规格

• 产品型号: ALR121-S00
• 制造商: YOKOGAWA Electric Corporation
• 所属系统: CENTUM CS 3000 / CENTUM VP 过程控制系统（常用于石化、化工、LNG等流程工业）
• 模块类型: 报警继电器输出模块（Alarm Relay Output Module）
• 输出通道数: 8路独立单刀双掷（SPDT）机电继电器
• 触点额定值: 5 A @ 250 VAC / 30 VDC（阻性负载），符合IEC 60947-5-1
• 电气隔离: 继电器线圈与触点间、通道间实现加强绝缘，隔离电压 ≥2500 VAC
• 响应时间: ≤10 ms（典型吸合/释放时间）
• 状态反馈: 支持通过ALR121配套的诊断功能（需系统配置）监测继电器实际动作状态
• 安装方式: 插入YOKOGAWA专用I/O卡件底座（如AAB121或AAB821），安装于FIO（Field I/O）或RIO（Remote I/O）站
• 冗余支持: 可配置为单模块使用，或在关键应用中采用双ALR121模块实现表决输出（需上层逻辑支持）

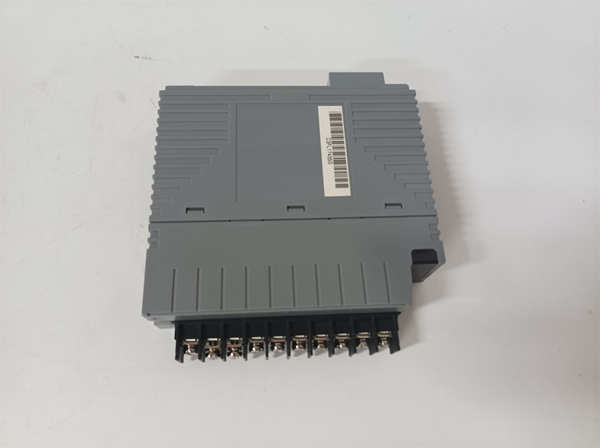

YOKOGAWA ALR121-S00

功能定位与应用场景分析

ALR121-S00 是 YOKOGAWA CENTUM 系统中专为高完整性报警与安全动作执行设计的继电器输出接口。它主要用于解决固态输出模块无法驱动感性负载、缺乏物理断开能力、以及在故障时可能“粘连”导致危险失效的问题。通过采用工业级机电继电器，该模块确保在DCS发出“火灾报警”、“ESD触发”或“设备故障”指令时，能可靠地闭合或断开外部高能量控制回路，同时提供可视化的物理隔离点，满足功能安全审计要求。

在实际工程中，该模块常作为DCS与SIS、消防系统或本地操作盘之间的“安全桥梁”，其可靠性直接影响工厂应急响应的有效性。

典型应用场景包括：

• 场景一：驱动中央控制室声光报警柱，在工艺参数超限时通知操作员。
• 场景二：向紧急停车系统（ESD）发送干接点信号，作为二级联锁触发条件。
• 场景三：控制现场风机、泵的停机回路，在可燃气体泄漏时执行强制停机。
• 场景四：用于已运行十余年的CENTUM CS 3000系统维保替换，尤其当原装ALR121模块因频繁动作导致触点老化失效时，保障报警链路持续可用。

质量标准与测试流程

我们深知，一个报警输出模块的拒动或误动可能导致安全事故升级或非计划停产。因此，我们对 ALR121-S00 的验证不仅关注通断功能，更模拟真实工业负载与长期使用工况：

• 外观与清洁：模块经专业清洗，检查继电器外壳无裂纹、触点无烧蚀或氧化、连接器针脚无变形，确保机械与电气可靠性。
• 上机实测：安装至CENTUM VP FIO测试站（含AAB821底座与KF851通信模块），加载标准I/O数据库，在48小时连续运行中监测模块温度、通信状态及命令响应一致性。
• 功能诊断：对全部8路继电器施加额定负载（5 A @ 250 VAC 阻性 + 模拟感性浪涌），进行≥1000次带载开关循环；同时验证每路触点的绝缘电阻（>100 MΩ）与耐压性能（2500 VAC/1 min）。
• 质保承诺：仅对通过全通道带载寿命、绝缘强度及系统通信测试的模块签发合格报告，并提供12个月功能性故障质保。

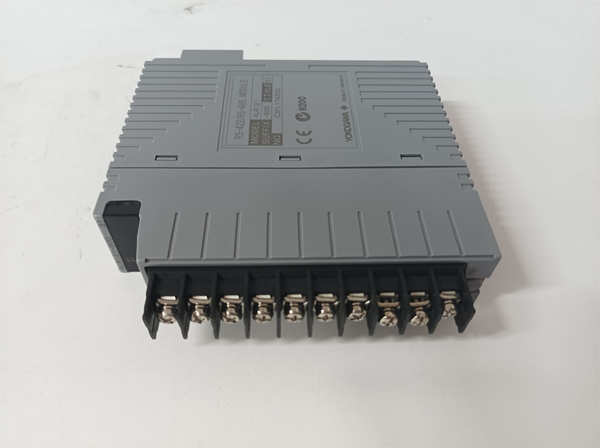

YOKOGAWA ALR121-S00

兼容性与升级路径 (技术支持)

为确保 ALR121-S00 能在您的CENTUM系统中正确集成并安全运行，我们的技术顾问提示以下关键注意事项：

• 系统平台：ALR121-S00 兼容 CENTUM CS 3000 R3 及以上版本 和 CENTUM VP 系统。早期CS 2000或CENTUM XL不支持此模块。
• 配套底座：必须安装于 AAB121（本地站） 或 AAB821（远程站） 底座，老式AAB111不兼容ALR121系列。
• 硬件修订：ALR121-S00 为标准输出配置（无特殊选项）。若需更高触点容量（如10 A），应评估外部中间继电器方案，而非更换模块。
• 专业建议：不确定您的I/O站是否支持ALR121？请提供：
  • 控制系统版本（如CENTUM VP R6.0x）
  • I/O站类型（FIO/RIO）及底座型号
  • 现有ALR121标签照片或硬件清单
