YOKOGAWA AAI141-H50 S2 – CENTUM VP DCS系统模拟量输入模块，高精度采集核心！

描述

YOKOGAWA AAI141-H50 S2：这块横河 CENTUM VP DCS系统的16通道模拟量输入模块，是过程控制的“眼睛”！2核心功能是高精度、高分辨率采集来自现场变送器的4-20mA直流电流信号。输入通道：16通道，信号类型：4-20mA DC（或1-5V DC），安全隔离：高标准通道隔离。专治现场信号干扰大、采集精度低等“疑难杂症”。

AAI141-H50 S2 产品概述

兄弟，你给的这个 YOKOGAWA AAI141-H50 S2，是横河 CENTUM VP 分布式控制系统（DCS）家族里绝对的主力队员，干的是最基础也最重要的活儿——模拟量信号输入（Analog Input）。你可以把它看作是控制系统的“神经末梢”，专门用来精确地感知现场的物理变化。这块卡通常提供 16 个通道，主要接收来自现场温度计、压力变送器、流量计等仪表输出的标准工业信号，比如最常见的 4-20mA DC 电流信号。3

它的重要性不言而喻，现场的真实状况，比如反应釜的温度是 $150^\circ C$ 还是 $151^\circ C$，全靠这块 AAI141-H50 S2 模块来“汇报”给控制站（Controller）。如果它的采集精度或抗干扰能力不行，控制器接收到的就是错误信息，轻则导致产品质量波动，重则引发工艺事故。型号中的 H50 和 S2 则暗示了其高分辨率、高完整性的设计特点，专为石化、电力、制药等对控制精度要求极高的流程工业而生。这块 YOKOGAWA AAI141-H50 S2 模块是保障CENTUM VP系统控制回路稳定、数据准确的核心基石。

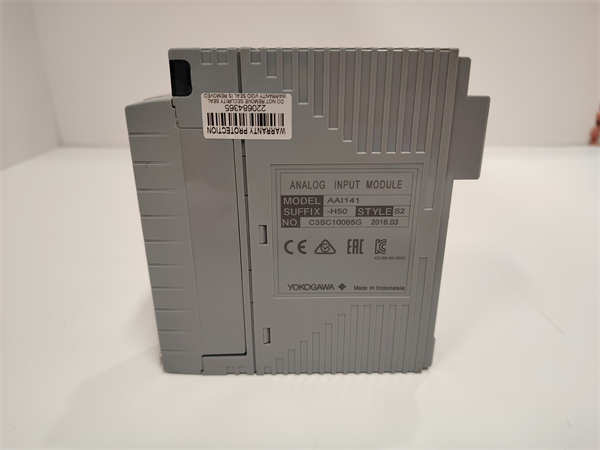

YOKOGAWA AAI141-H50 S2

AAI141-H50 S2 技术规格

主要特点和优势

咱就说这块 YOKOGAWA AAI141-H50 S2，它在模拟量采集这块，绝对是又快又准的“狙击手”，不是那些普通PLC卡能比的。

高分辨率与高精度: 这是 AAI141-H50 S2 最核心的优势。横河的DCS系统，尤其是CENTUM VP，追求的是对过程变量（Process Variable, PV）的极致控制。这块卡具备高分辨率（High Resolution）的模数转换器（Analog-to-Digital Converter, ADC），能够将微小的电流变化精确地数字化。这对于那些需要进行精细温度控制或配方批次控制（Batch Control）的行业来说，至关重要，直接决定了最终产品的质量和一致性。

卓越的抗噪和隔离设计: 现场环境电磁干扰（Electromagnetic Interference, EMI）多如牛毛，变频器（Variable Frequency Drive, VFD）和开关电源一开，信号就容易“跳”。AAI141-H50 S2 采用了高标准的通道间隔离（Channel-to-Channel Isolation）技术，有效切断了不同输入回路间的地电位差（Ground Potential Difference, GPD）和串扰，保障了即使在恶劣的电磁环境中，采集到的信号依然是纯净、稳定的。

高系统完整性与可靠性: 型号中的 H50 和 S2 版本，代表了其在硬件设计上的高可靠性（High Reliability）。它不仅是采集数据，它也承担了一定的故障诊断（Fault Diagnosis）责任，可以监测输入信号的开路（Open Circuit）或短路（Short Circuit）等异常状态，并及时报告给控制站。这种高度的自诊断能力（Self-Diagnostic Capability）是实现DCS系统高可用性（High Availability）的基础。这块 YOKOGAWA AAI141-H50 S2 模块一旦“上岗”，你可以对现场信号质量完全放心。

The YOKOGAWA AAI141-H50 S2 module is the gold standard for analog data acquisition within the CENTUM VP architecture. Its fundamental strength lies in achieving both high accuracy and exceptional noise immunity, critical parameters in continuous process control. The module’s design incorporates high-resolution ADC technology, enabling precise capture of minute changes in the 4-20 mA DC loop, which translates directly into tighter process control and superior product quality.

A key feature is its robust galvanic isolation between channels and from the system bus. This engineering foresight effectively eliminates ground loops and cross-talk, ensuring that the integrity of each individual measurement is maintained even in electrically noisy industrial environments. Furthermore, the AAI141-H50 S2 provides embedded diagnostics, constantly checking for signal abnormalities like wire breaks or out-of-range values. This high level of Diagnostic Coverage (DC) simplifies maintenance and significantly reduces the risk of undetected measurement errors, solidifying its role as a high-integrity component for the most demanding control applications.

应用领域

YOKOGAWA AAI141-H50 S2 是横河 CENTUM VP 系统的标配，因此它的应用范围集中于对DCS系统依赖最深的关键流程工业。

石油化工（Oil & Gas / Petrochemical）: 在炼油厂、乙烯裂解装置、合成氨厂等场所，大量的温度、压力和液位信号都需要高精度采集。AAI141-H50 S2 确保这些关键参数被精确地传递给控制器，用于实现反应堆的精确温度控制和分馏塔的精细操作。

电力行业（Power Generation）: 在大型火电厂或核电站中，用于监测锅炉水位、蒸汽压力、烟气温度等至关重要的模拟量信号。YOKOGAWA AAI141-H50 S2 的高可靠性，保障了发电过程中的安全和效率。

制药和精细化工: 在这些行业，批次控制（Batch Control）对温度和pH值的要求极为严格。AAI141-H50 S2 的高分辨率和隔离性能，确保了每一个批次的产品质量和配方一致性，避免昂贵的批次报废。

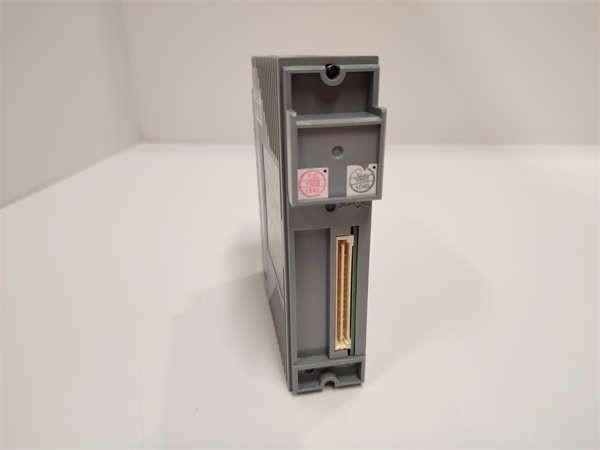

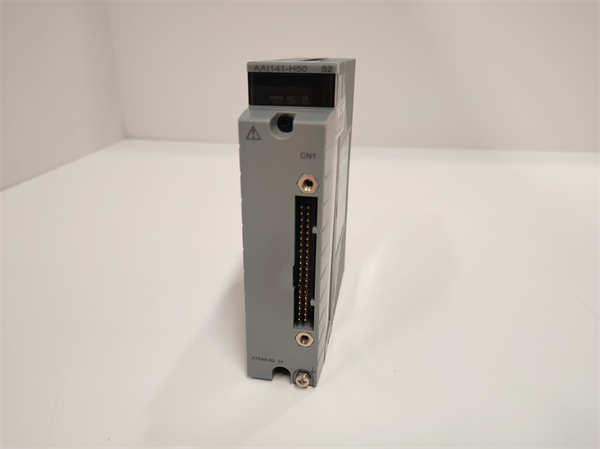

YOKOGAWA AAI141-H50 S2

相关产品

YOKOGAWA AAI141-H50 S2 作为模拟量输入卡，需要与CENTUM VP系统中的其他模块配套使用：

YOKOGAWA CP471-50 或 CP401：CENTUM VP系统中的控制站模块（控制器/CPU），AAI141-H50 S2 通过控制总线与它通信。4

YOKOGAWA ATB5D-00：典型的现场终端单元（Terminal Unit, TU），AAI141-H50 S2 需要插在这个 TU 上，用于方便地连接现场的 4-20mA 信号线。5

YOKOGAWA ADV151/ADV161：同系列的数字量输入/输出模块，通常与 AAI141-H50 S2 安装在同一机柜内。

YOKOGAWA AAR141：同系列的模拟量输入冗余模块，在需要更高可靠性的场合，可与 AAI141-H50 S2 互为冗余。

YOKOGAWA ALR121：CENTUM VP 系统中的总线通信接口模块，用于将I/O卡连接到控制网络。6

安装与维护

安装前准备: 安装 YOKOGAWA AAI141-H50 S2 前，首先要确保安装它的终端单元（TU），如 ATB5D-00，已牢固安装在机柜内。模块安装时务必断电，并佩戴防静电手环（ESD Protection）。由于它是16通道的模拟量卡，安装完成后必须仔细核对现场的 4-20mA 信号接线，确认信号正负极和地线连接正确。横河的模块非常精密，插入 TU 时要垂直、平稳，确保插接可靠。

维护建议: AAI141-H50 S2 属于精密仪器，维护重点在于环境保障和信号校验。要定期检查机柜内部的温湿度，确保它在 0°C 到 +50°C 的工作范围内。对于模拟量输入卡，最大的维护工作是周期性的校准（Calibration）。建议使用高精度电流源和万用表，对 AAI141-H50 S2 的输入通道进行 4mA 和 20mA 两个点的精度校验，确保其长期运行后没有出现零点漂移（Zero Drift）或量程误差（Span Error）。
