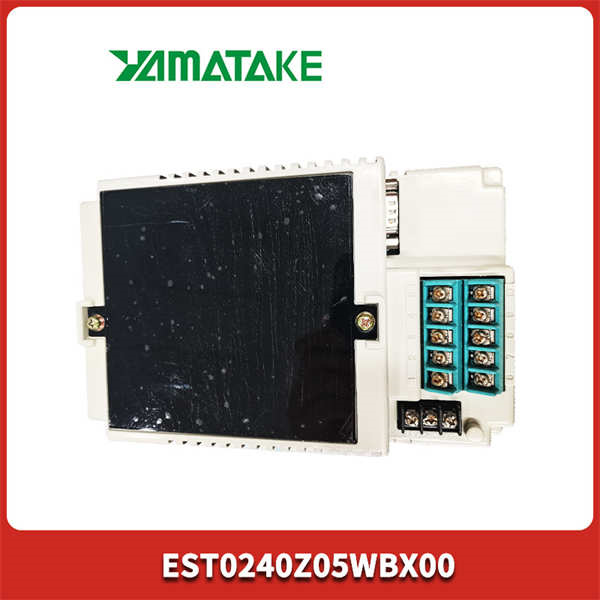

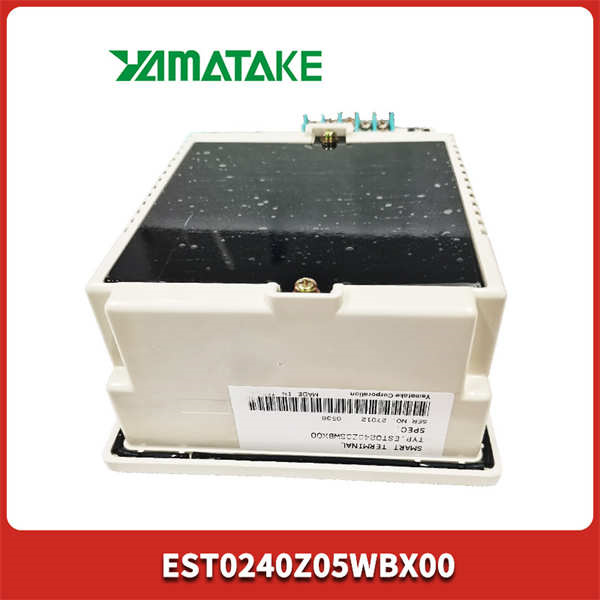

YAMATAKE EST0240Z05WBX00 可编程显示单元：工业人机界面，高分辨率，稳定可靠！

描述

YAMATAKE EST0240Z05WBX00：这款可编程显示单元，也称人机界面（HMI）或智能终端，是Yamatake（现Azbil）专为工业自动化应用设计的。它配备了一块高可见度的STN彩色LCD触摸屏，分辨率为320 x 240像素，支持256色显示和BMP图片，能为操作员提供直观、清晰的控制界面。该模块具备IP65防护等级，能够抵御灰尘和水溅，非常适合在严苛的工业环境下使用。它支持串口和红外通讯，可轻松与PLC等外部设备连接，是实现自动化监控和控制的理想选择。尽管该型号已经停产，但其在许多仍在运行的设备中依然是核心部件，因此备件需求量很大。

EST0240Z05WBX00 产品概述

在工业自动化领域，人机界面（HMI）是连接操作员和机器的桥梁，而 YAMATAKE EST0240Z05WBX00 就是Yamatake（现在的Azbil）在这个领域的一款经典产品。它不仅仅是一块屏幕，更是一个集显示、触控、通讯和控制于一体的智能终端。它的主要功能，就是将复杂的设备运行数据和控制状态，以图形化的方式直观地呈现给操作员，同时允许操作员通过触摸屏进行参数设置和设备控制。这大大简化了操作流程，提高了工作效率。

EST0240Z05WBX00 的核心优势在于其可靠性和实用性。它采用高可见度的STN彩色LCD显示屏，即使在光线不佳的工业环境中也能清晰显示。屏幕支持256色和BMP图片，可以让用户创建更加美观和信息丰富的操作界面。触摸屏采用电阻式技术，坚固耐用，能承受一百万次的点击，非常适合在工业现场频繁操作。

此外，该终端的通讯能力也非常出色。它提供了串行通讯端口和红外（IrDA）通讯端口，可以方便地与PLC、DCS或其他控制器进行数据交换。它还内置了1MB的内存，可以存储多达999个操作画面，满足了复杂应用的需求。这些特性使得 YAMATAKE EST0240Z05WBX00 成为许多自动化系统中的核心组件，尤其是在需要多窗口显示和自定义界面的工业应用中，它的表现尤为突出。

YAMATAKE EST0240Z05WBX00

EST0240Z05WBX00 技术规格

主要特点和优势

这款 YAMATAKE EST0240Z05WBX00 的最大特点就是它的可靠性和易用性。在工业界，设备的耐用性是第一位的。它拥有IP65的防护等级，意味着它能有效防止灰尘进入和抵挡水溅，即便是在充满粉尘或潮湿的环境中也能稳定工作。这对于许多工厂车间来说至关重要。

它的人机交互功能也非常强大。STN彩色LCD显示屏虽然不是最新的技术，但其高可见度和256色的显示能力，足以满足大多数工业监控的需求。用户可以利用AP Editor（一个专用的编程软件）创建自定义的图形界面，这使得操作更加直观和友好。内置的1MB内存和支持多达999个画面的功能，则为复杂的自动化系统提供了足够的灵活性。

此外，EST0240Z05WBX00 的通讯能力也十分灵活。除了常见的串行通讯端口，它还配备了红外通讯端口，这在当时的工业设备中是一个非常独特和方便的功能。它能让工程师在不接触设备的情况下，进行数据传输和参数调整，大大提高了现场维护的便利性。总而言之，这款终端凭借其扎实的硬件设计和实用的软件功能，成为了许多工业自动化系统中的核心部件，经受住了时间的考验。

应用领域

YAMATAKE EST0240Z05WBX00 作为一款经典工业人机界面，其应用领域非常广泛。它通常用于那些需要操作员对设备进行实时监控和控制的自动化设备中。

机床和数控设备：为操作员提供一个直观的界面，用于设置加工参数、监控刀具状态和查看报警信息。

半导体制造设备：在半导体生产线上，该终端用于监控设备运行状态、显示配方参数和进行设备调试。

包装和印刷机械：用于设置包装规格、监控生产速度和进行故障诊断。

过程控制系统：在水处理、化工等领域，用于显示流程图、监控温度和压力等关键参数，并进行实时控制。

YAMATAKE EST0240Z05WBX00

相关产品

EST0240Z05WBX00 是Yamatake EST240Z系列中的一个具体型号。该系列的其他型号可能在屏幕尺寸、显示颜色、通讯接口或供电方式上有所不同。例如，其他型号可能支持不同的通讯协议，或者有不同的外形尺寸以适应不同的安装环境。此外，Yamatake（现Azbil）还生产与此HMI配合使用的PLC、DCS以及各种传感器和控制器等自动化产品。
