XVC767AE105 3BHB007209R0105 ABB IGCT门极驱动单元板

描述

ABB XVC767AE105 3BHB007209R0105是一款专为高功率半导体器件——集成门极换流晶闸管(IGCT)而设计的精密门极驱动单元板。作为ABB电力电子技术的核心组件之一，这款门极单元在确保IGCT快速、可靠和高效开关方面扮演着至关重要的角色。ABB XVC767AE105通过提供精确控制的门极电流脉冲，实现对IGCT导通与关断的精确控制，这对于中高压变频器、静态无功补偿器(SVC)、大型整流装置以及先进的发电机励磁系统（如ABB的UNITROL系列）等高性能电力电子设备的稳定运行至关重要。

该模块的设计集成了先进的驱动技术和保护功能，旨在优化IGCT的开关性能，减少开关损耗，并提升整个电力转换系统的可靠性和效率。ABB XVC767AE105 3BHB007209R0105通常通过光纤接口接收来自上层控制系统的指令，这种设计确保了信号传输的高抗干扰性和电气隔离，这在高电压、大电流的复杂电磁环境中尤为重要。凭借其卓越的性能和坚固的设计，ABB XVC767AE105在要求严苛的工业和电力系统应用中，为实现对大功率IGCT器件的精确控制和保护提供了坚实的基础。

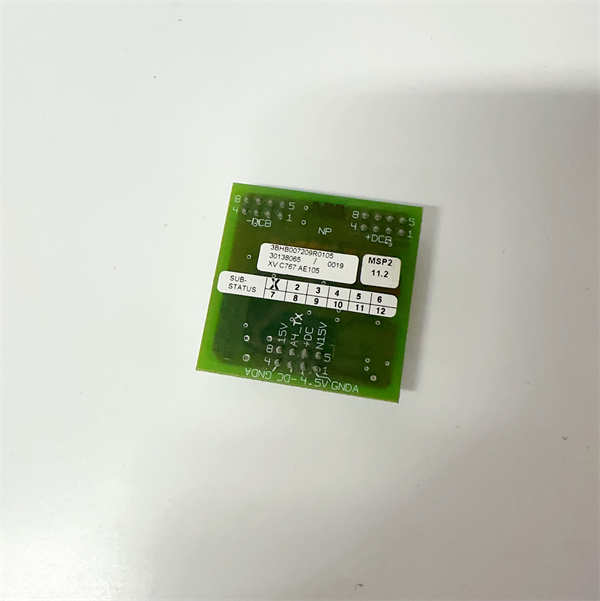

XVC767AE105 3BHB007209R0105 ABB

技术规格

产品型号:XVC767AE105 3BHB007209R0105

制造商:ABB

产品类型:IGCT门极驱动单元板(IGCT Gate Unit Driver Board)

兼容器件:设计用于驱动特定系列和规格的ABB IGCT模块

门极驱动能力:提供精确控制的开通和关断电流脉冲(具体参数视IGCT型号而定)

控制信号接口:通常为光纤接口(用于高电气隔离和抗噪)

板载电源要求:需特定的直流电压供电(例如±15V,+5V，具体参见手册)

保护功能:可能包括短路保护、欠压/过压保护、过温监测反馈等

状态监测:通常提供状态反馈信号给主控制器

工作温度范围:典型-25°C至+70°C(具体应用需参考相关系统设计)

安装方式:通常直接安装于IGCT模块上或紧邻其安装，集成于电力电子模块内部

尺寸与重量:特定尺寸，为配合标准IGCT模块设计

认证与标准:符合相关的CE、UL等电力电子组件安全与性能标准

主要特点和优势

ABB XVC767AE105 3BHB007209R0105作为IGCT门极驱动技术的关键组成部分，展现了ABB在电力电子领域的深厚积累和技术领先性。其主要特点和优势集中体现在驱动性能的卓越、系统保护的周全以及运行的可靠性上。

精确与快速的开关控制:

XVC767AE105能够为IGCT提供高度精确和快速响应的门极驱动信号。这意味着它可以严格按照控制指令，在极短的时间内（通常在微秒级）完成IGCT的开通和关断操作。这种精确控制不仅优化了IGCT的开关特性，还有效降低了开关损耗，提高了电力电子装置的整体效率。

强大的保护功能:

为了确保IGCT器件和整个系统的安全运行，XVC767AE105集成了多重保护机制。这些保护功能可能包括对门极驱动电路自身的过流、过压、欠压保护，以及对IGCT工作状态（如过温、短路故障）的监测与响应。一旦检测到异常情况，驱动单元能迅速采取行动，如封锁门极脉冲，并将故障信号反馈给上层控制系统，从而避免器件损坏和系统故障的扩大。

高可靠性与抗干扰设计:

在高功率电力电子应用中，电磁干扰是一个严峻的挑战。XVC767AE105通常采用光纤作为控制信号的传输媒介，这不仅提供了极佳的电气隔离，还具备出色的抗电磁干扰能力，确保了在恶劣工业环境中信号传输的完整性和驱动的可靠性。其坚固的机械设计和高质量的电子元器件也保证了模块的长期稳定运行。

集成化与易维护性:

该门极驱动单元设计紧凑，通常可直接集成或紧邻IGCT模块安装，优化了驱动回路的布局，减少了杂散电感。同时，模块化的设计也便于进行状态监测、故障诊断和维护更换，降低了系统的平均修复时间（MTTR）。

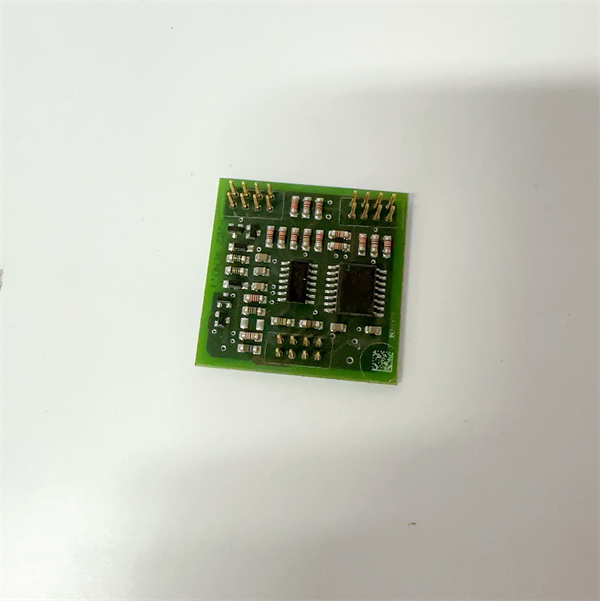

XVC767AE105 3BHB007209R0105 ABB

应用领域

ABB XVC767AE105(3BHB007209R0105)IGCT门极驱动单元板的核心应用领域集中在需要对大功率进行精确控制和高效转换的场合。其最主要的应用之一是在中高压变频驱动器（MVD）中，例如ABB的ACS系列驱动器。在这些驱动器中，XVC767AE105负责驱动作为功率变换核心的IGCT器件，广泛应用于矿山、水泥、石油天然气、船舶推进、水处理以及金属轧制等行业的重型电机调速控制，实现节能和工艺优化。

另一个重要应用领域是电力系统中的柔性交流输电系统（FACTS）设备，如静态无功补偿器（SVC）和统一潮流控制器（UPFC）等。在这些设备中，XVC767AE105驱动的IGCT用于快速调节无功功率或控制电力潮流，以增强电网的稳定性、提高输电能力和改善电能质量。此外，在大型工业整流装置、高功率电源、感应加热设备以及先进的发电机励磁系统（如ABB UNITROL系列）中，XVC767AE105同样扮演着不可或缺的角色，确保了这些大功率电力电子装置的安全、高效和可靠运行。

相关产品

以下是与ABB XVC767AE105 3BHB007209R0105模块在系统中协同工作或相关的ABB产品型号：

ABB IGCT模块系列(如5SHY,5SHX,5SNA系列):XVC767AE105直接驱动的功率半导体器件，两者紧密配合实现功率开关功能。

ABB UNITROL F/UNITROL 6000系列励磁系统:先进的发电机励磁系统，可能采用包含XVC767AE105的IGCT功率模块作为执行单元。

ABB ACS2000/ACS5000/ACS6000系列中压驱动器:这些驱动器广泛使用IGCT技术，XVC767AE105是其功率模块中的关键门极驱动部件。

ABB PEC800/AC800PEC系列控制器:用于电力电子应用的高性能控制器，通常作为上层控制单元向XVC767AE105发送控制指令。

ABB PP Dxxx系列光纤组件:包括光纤连接器、光纤电缆等，用于连接控制器与XVC767AE105门极驱动板，传输控制信号。

ABB GxVC系列其他门极驱动单元:ABB针对不同功率半导体（如IGBT、GTO）或不同规格IGCT可能提供的其他门极驱动产品。

ABB PSBB系列电源模块:为包括XVC767AE105在内的电力电子控制系统提供辅助电源。

ABB监测与诊断单元:用于监控电力电子设备运行状态，可与XVC767AE105反馈的信号配合，实现系统级诊断。

这些产品共同构成了ABB在高功率电力电子应用中的完整解决方案，确保了系统的整体性能和可靠性。

安装与维护

安装前准备：在安装ABB XVC767AE105 3BHB007209R0105门极驱动单元板之前，必须由经过ABB培训并具备相应资质的专业技术人员进行操作。务必确保主电源已完全断开并得到可靠的安全隔离。详细阅读并理解与该模块及配套IGCT相关的最新版官方安装和安全手册。检查XVC767AE105模块外观有无运输损坏，核对型号与零件号是否正确。准备好所有必要的工具，特别是符合静电放电（ESD）防护要求的工具和个人防护装备，因为该模块包含对静电敏感的元器件。确认安装位置清洁、干燥，并符合模块的环境规格要求，特别是确保散热路径畅通。

维护建议：ABB XVC767AE105 3BHB007209R0105门极驱动单元的设计旨在实现高可靠性和低维护。然而，定期的检查对于确保其长期稳定运行仍然是必要的。维护工作应同样由专业人员执行，并严格遵守安全规程。定期对模块进行外观检查，查看是否有过热迹象、部件松动或损坏。清洁模块表面及周围环境的积尘，确保良好的通风散热条件。检查所有连接（特别是光纤接口和电源连接）是否牢固可靠。关注系统日志或控制器反馈的状态信息，了解XVC767AE105的工作状态。不建议用户自行修理模块内部电路，若发生故障，应联系ABB服务部门进行专业检测和维修或更换。

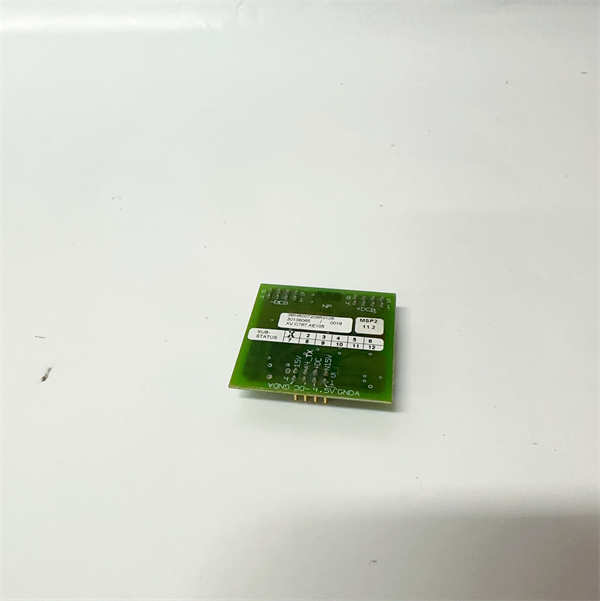

XVC767AE105 3BHB007209R0105 ABB

产品保障

ABB致力于为客户提供技术领先、品质卓越的电力电子产品，ABB XVC767AE105 3BHB007209R0105门极驱动单元板便是其中的代表。
