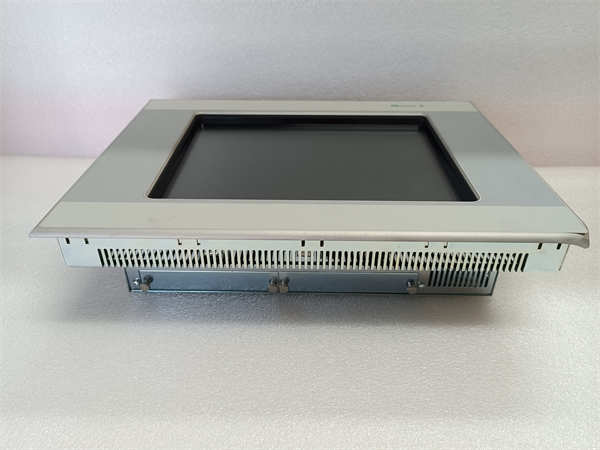

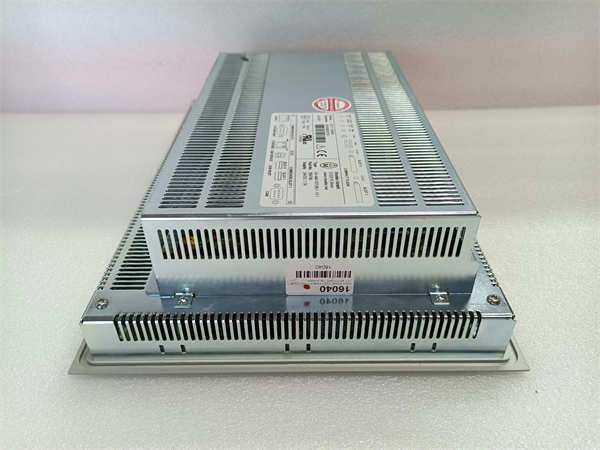

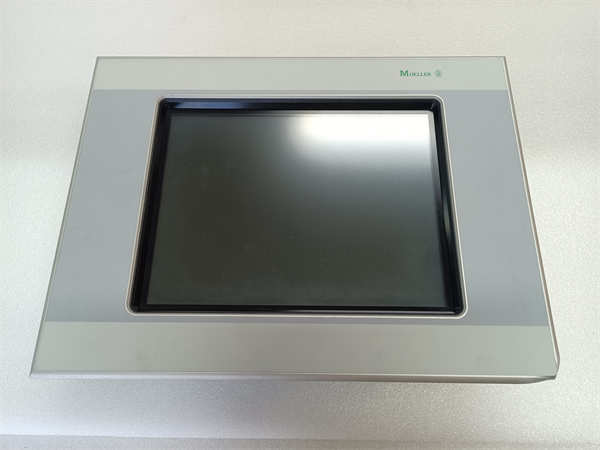

XV-440-10TVB-1-13-1 EATON 工业显示屏面板

Description

EATON XV-440-10TVB-1-13-1是一款高性能的工业触摸屏人机界面(HMI)面板，属于EATON的XV400系列。作为一款功能强大的操作员界面，EATON XV-440-10TVB-1-13-1旨在为工业自动化应用提供直观、可靠的控制和监控解决方案。该型号配备了10.4英寸的彩色TFT LCD显示屏，分辨率高达VGA(640 x 480像素)，确保操作员能够清晰地查看关键过程数据和图形化界面。EATON XV-440-10TVB-1-13-1采用了红外触摸技术，即使在恶劣的工业环境下也能提供灵敏可靠的触控操作。其坚固耐用的设计，包括金属外壳和层压安全玻璃前面板，使其能够承受严苛的工业环境。作为EATON XV400系列的一员，EATON XV-440-10TVB-1-13-1支持多种通信接口，包括以太网、RS232和CAN/easyNet，方便与各种PLC和其他自动化设备进行集成，构建全面的控制和监控系统。此外，通过授权许可，该型号还可扩展PLC功能，进一步增强其在自动化系统中的灵活性和价值。

XV-440-10TVB-1-13-1 EATON

技术规格

产品型号：XV-440-10TVB-1-13-1

制造商：EATON(原Klockner Moeller)

产品类型：工业触摸屏HMI面板

显示屏尺寸：10.4英寸

显示屏类型：彩色TFT LCD

分辨率：VGA(640 x 480像素)

触摸技术：红外触摸

供电电压：24 V DC(-15/+20%)

通信接口：1 x以太网(10/100Base-TX),1 x RS232,1 x CAN/easyNet,2 x USB Host,1 x USB Device

防护等级(正面/背面)：IP65/IP20

工作温度：0°C至+50°C

存储温度：-20°C至+60°C

尺寸(WxHxD)：约260 mm x 345 mm x 93 mm

主要特点和优势

EATON XV-440-10TVB-1-13-1工业显示屏面板凭借其卓越的性能和丰富的功能，成为工业自动化领域的理想选择。其高分辨率的10.4英寸彩色TFT LCD显示屏，即使在不同的光照条件下也能提供清晰生动的图像，方便操作员监控和操作。红外触摸技术обеспечивают灵敏且可靠的触控体验，即使佩戴手套也能准确操作。坚固的金属外壳和IP65防护等级的正面设计，使得EATON XV-440-10TVB-1-13-1能够在恶劣的工业环境中稳定可靠地运行。丰富的通信接口，包括以太网、RS232和CAN/easyNet，обеспечивают与各种PLC和其他自动化设备的无缝集成，构建灵活的控制系统。通过软件授权，用户还可以为XV-440-10TVB-1-13-1添加PLC功能，从而减少了系统中的硬件组件，降低了成本和复杂性。该型号还支持多语言，方便全球用户使用。直观的配置软件和用户界面，сокращают工程和调试时间，提高了生产效率。

XV-440-10TVB-1-13-1 EATON

应用领域

EATON XV-440-10TVB-1-13-1工业显示屏面板广泛应用于各种工业自动化领域，为操作员提供直观的机器和过程控制界面。在机械制造行业，它可用于控制和监控机床、包装机械和生产线。在食品饮料行业，其符合清洗要求的正面设计使其适用于控制食品加工和包装设备。在汽车工业中，XV-440-10TVB-1-13-1可用于监控装配线和机器人系统。在楼宇自动化领域，它可用于控制暖通空调、照明和安防系统。此外，该HMI面板还适用于制药、化工、能源等多个行业，为操作员提供实时的过程数据可视化和便捷的操作控制，从而提高生产效率、优化过程控制并减少停机时间。

相关产品

与EATON XV-440-10TVB-1-13-1工业显示屏面板相关的产品包括EATON XV400系列的其他HMI型号，例如不同尺寸和分辨率的XV-430、XV-460系列，以及具有不同触摸技术和接口配置的型号。用户还可以考虑EATON的PLC产品，如XC系列和easyE4系列，这些PLC可以与XV-440-10TVB-1-13-1无缝集成。EATON的组态软件GALILEO和CODESYS(用于PLC功能扩展)也是相关的重要产品。此外，EATON还提供各种工业控制组件，如按钮、指示灯、继电器和断路器，用于构建完整的自动化控制系统。

安装与维护：

安装前准备：在安装EATON XV-440-10TVB-1-13-1工业显示屏面板之前，请仔细阅读并遵循EATON提供的安装手册。确保安装环境符合面板的工作温度和湿度要求。检查供电电压是否为24 V DC。按照手册要求在控制柜上开孔，并将XV-440-10TVB-1-13-1面板嵌入安装孔中，使用提供的安装支架和螺丝固定。连接电源线、以太网线、RS232串口线和CAN总线线等必要的电缆，确保连接牢固可靠。

维护建议：EATON XV-440-10TVB-1-13-1工业显示屏面板通常需要较低的维护。建议定期清洁面板表面，避免灰尘和污渍影响显示效果和触摸操作。检查面板的连接线缆是否松动或损坏。确保控制柜内部通风良好，防止面板过热。定期检查面板的运行状态，如有异常及时排除。如果启用了PLC功能，建议定期备份PLC程序。

XV-440-10TVB-1-13-1 EATON

产品保障

EATON对其XV-440-10TVB-1-13-1工业显示屏面板提供质量保证。该产品在制造过程中经过严格的质量控制和测试，以确保其性能稳定可靠。
