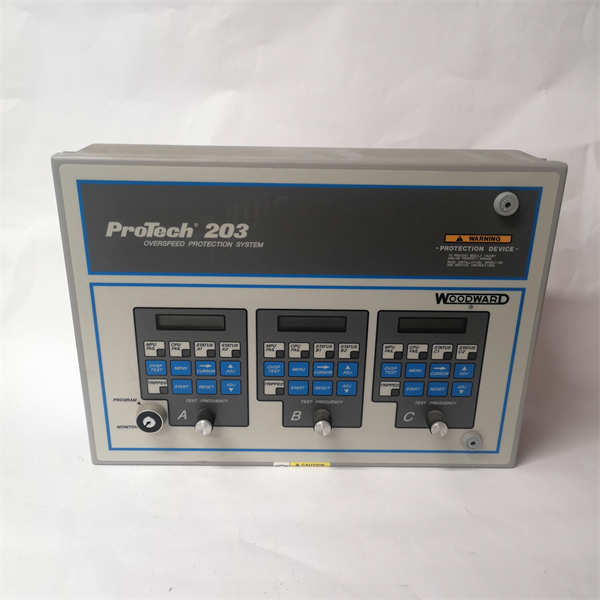

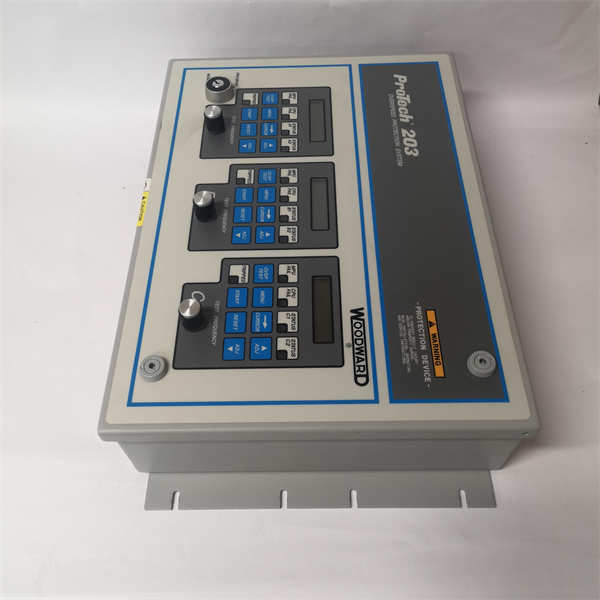

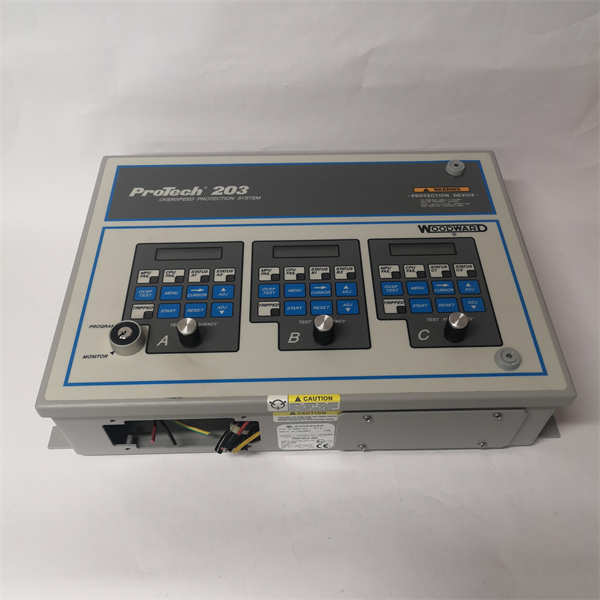

WOODWARD 9907-147 ProTech 203 过速保护系统 – 涡轮机安全运行的守护神！

描述

WOODWARD 9907-147：这块ProTech 203 系列过速保护系统模块，那可是工业安全里的“硬通货”！核心功能：利用三个独立的转速检测通道，通过 2取3投票（2oo3 voting）逻辑 精准监测原动机（如蒸汽轮机、燃气轮机）的转速，一旦检测到过速，立即发出跳闸指令，从而防止昂贵的设备损坏，保障人员安全。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

WOODWARD 9907-147 产品概述

WOODWARD 9907-147 是Woodward公司 ProTech 203 系列过速保护系统 中的一个核心模块。在工业领域，特别是涉及到高速旋转的原动机（如蒸汽轮机、燃气轮机、水轮机、大型压缩机和发电机组）的应用中，过速（Overspeed） 是一种极其危险的工况，可能导致设备严重损坏，甚至人员伤亡。9907-147 的主要任务就是提供一个 高可靠、高精度、独立于主控制系统 的安全保护层，专门用于监测这些原动机的转速，并在转速超过设定安全极限时，迅速发出跳闸（Trip）指令，强制停机，从而防止灾难性事故的发生。

这款 9907-147 模块的设计理念是 “安全至上”。它通过使用 三路独立的磁阻式转速传感器（Magnetic Pickups, MPUs） 来检测转速，每个传感器连接到一个独立的转速处理单元。这三路独立的测量结果再通过一个 “2取3投票”（2-out-of-3, 2oo3）逻辑 进行判断：只有当至少两个独立的转速检测单元都检测到过速时，系统才会发出跳闸指令。这种冗余和投票机制极大地提高了系统的 抗单点故障能力 和 误跳闸防护能力，确保了最高的可靠性。

WOODWARD 9907-147 具备宽泛的转速感应频率范围（例如，100 Hz 到 32 kHz），能够适应不同类型的旋转机械。它还提供了友好的操作界面，通常包括LCD显示屏和键盘，允许现场人员进行参数设置、查看运行状态和执行测试。为了防止未经授权的更改，它通常配备 钥匙锁 功能，确保系统安全。此外，它还具备自诊断功能，能够检测传感器故障、内部电路异常等，并通过报警输出和LED指示灯向操作员提供信息。作为Woodward的核心产品，9907-147 凭借其卓越的性能和久经考验的可靠性，广泛应用于电力、石油天然气、化工等对安全要求极高的关键领域。

WOODWARD 9907-147 技术规格

参数名称	参数值
产品型号	WOODWARD 9907-147
制造商	Woodward
产品类型	ProTech 203 系列过速保护系统模块 (Overspeed Protection System Module)
功能	独立三通道转速监测，2取3（2oo3）投票逻辑过速跳闸保护
转速传感器输入	3个独立的磁阻式转速传感器 (Magnetic Pickups, MPUs) 输入
速度感应频率范围	100 Hz 至 32 kHz (典型值，可能因版本略有差异)
跳闸点频率范围	250 Hz 至 25 kHz (典型值，可编程)
精度	±(0.05%×跳闸点频率+2 Hz) (在工作温度范围内)
输入电压	24 VDC (典型值，具体取决于模块版本，ProTech 203系列也有AC输入型号如9907-149 (120 Vac/dc) 或 9907-151 (220 Vac))
显示界面	3个LCD显示屏，每个2行16字符（用于独立显示各通道状态和参数）
操作界面	键盘/触摸板，电位器，LED指示灯
安全功能	钥匙锁 (Key Lock) 用于防止未经授权的编程和测试
输出	1个主跳闸继电器输出 (De-energize-to-Trip 型号，即失能跳闸), 报警输出
诊断功能	内置自诊断，MPU故障指示，CPU故障指示，可进行在线测试（通过内置频率发生器）
工作温度范围	-25°C 至 +60°C (-13°F 至 +140°F) (显示屏操作温度可能为 -15°C 至 +60°C)
存储温度范围	-55°C 至 +85°C (-67°F 至 +185°F)
尺寸	约 W482.6mm x H310.4mm x D142.7mm (取决于具体安装方式和外壳)
重量	约 5.44 kg (12 lbs)
抗震动/冲击	符合MIL-STD-810D等工业标准
认证	符合相关国际标准和安全规范 (具体需查阅产品手册)



主要特点和优势

WOODWARD 9907-147 这款过速保护模块，那可真是工业安全领域的“硬核玩家”，它的主要特点和优势，可以说刀刀切中要害！

首先，它最核心的亮点就是 极致的可靠性与冗余设计。想象一下，三套独立的转速检测单元并行工作，并通过 2取3投票（2oo3 voting）逻辑 来决定是否跳闸。这意味着即使其中一个传感器或一个通道出现故障，系统也能继续正常运行，不会发生误跳闸，也不会失去保护功能。这就像给你的关键设备上了“三保险”，将单点故障的风险降到最低，这对于电力、油气等对停机时间零容忍、安全要求极高的行业来说，简直是“救命稻草”！

其次，9907-147 的 高精度与快速响应 能力也让人印象深刻。它能够精准地监测原动机的转速，并在毫秒级的时间内（总响应时间通常小于40毫秒）检测到过速情况并发出跳闸指令。这种快速响应对于避免灾难性设备损坏至关重要。而且，它支持宽广的转速频率范围，这意味着它能适应各种类型和尺寸的旋转机械，具有极强的通用性。

再者，它还具备 强大的自诊断和测试功能。模块能够持续监测自身健康状况以及传感器的状态，一旦出现异常（如传感器故障、CPU故障），会立即通过LED指示灯和报警输出来提醒操作员。更厉害的是，它允许在原动机运行时进行 在线测试，通过内置频率发生器模拟过速条件，对每个通道进行独立验证，而不会导致设备跳闸，这大大简化了维护和校准过程，减少了停机时间。

最后，9907-147 的 安全性与易用性 也值得称赞。它通常配备了 钥匙锁 功能，防止未经授权的人员更改关键参数，保障系统安全。直观的LCD显示屏和按键操作，让现场人员能够方便地监控状态和进行基本操作。这些特点共同使得 WOODWARD 9907-147 成为保护高价值工业资产和人员生命安全的不可或缺的关键设备。

应用领域

WOODWARD 9907-147 这款过速保护模块，它的应用领域那可是“瞄准”了那些对安全和可靠性要求“贼高”的关键工业场景。

首先，最主要也是最核心的应用是在 电力行业。无论是燃气轮机、蒸汽轮机，还是水轮机，这些大型发电机组的稳定运行和安全保障至关重要。9907-147 作为独立的过速保护系统，能够实时监测发电机组的转速，一旦出现过速，立即触发跳闸，防止发电机、汽轮机或燃气轮机叶片因过速而解体，避免设备损毁和长时间停机，这对于电网的稳定运行是不可或缺的。

其次，在 石油和天然气行业，尤其是各种大型压缩机（如透平压缩机、轴流压缩机）和泵机组，它们在输气管道、炼油厂、石化装置中扮演关键角色。这些设备在高速运转时，如果发生过速，同样会带来巨大的安全隐患。WOODWARD 9907-147 为这些关键设备提供了可靠的过速保护，确保生产过程的安全连续性，防止高压气体泄漏、火灾爆炸等事故。

此外，在 化工行业 和其他需要使用高速旋转机械的工业领域，如钢铁、造纸、海洋工程等，9907-147 同样发挥着重要的保护作用。它能够保护各种工业驱动设备、测试台架以及其他可能发生过速危险的机器，是保障设备安全、减少维护成本、提高生产效率的关键组件。总之，任何涉及高速旋转机械，且对安全和可靠性有极致要求的工业应用，WOODWARD 9907-147 都是一个非常合适的过速保护解决方案。

相关产品

与 WOODWARD 9907-147 紧密相关的，主要是Woodward ProTech系列的其他模块，以及在原动机控制和保护系统中常见的其他设备。



Woodward ProTech 203 系列其他型号：



9907-146: 24 Vdc 输入，Energize-to-Trip 型号（通电跳闸，与9907-147的失能跳闸De-energize-to-Trip相反）。



9907-148: 120 Vac/dc 输入，De-energize-to-Trip 型号。



9907-149: 120 Vac/dc 输入，Energize-to-Trip 型号。



9907-150: 220 Vac 输入，De-energize-to-Trip 型号。



9907-151: 220 Vac 输入，Energize-to-Trip 型号。



这些型号在功能上与9907-147类似，但电源输入和继电器动作逻辑有所区别，以适应不同的应用需求。



Woodward 2301A/D/E 系列数字调速器：这些是用于调节和控制涡轮机或发动机速度的调速器，与 9907-147 构成互补关系。9907-147是纯粹的独立过速保护，而调速器是进行日常速度控制。



Woodward 505 / 505E 系列数字式涡轮机控制器：这些是更全面的涡轮机控制和保护系统，可能内置过速保护功能，但 9907-147 作为独立的“最后一层”安全保护，依然在许多关键应用中被选用。



磁阻式转速传感器 (Magnetic Pickups, MPUs)：这是 9907-147 获取转速信号的关键输入设备。



跳闸电磁阀 (Trip Solenoid Valves)：9907-147 的输出通常连接到这些电磁阀，通过它们控制执行机构（如蒸汽或燃气阀门）的关闭，从而实现停机。



工业控制器 (PLC/DCS)：虽然 9907-147 是一个独立的保护系统，但它通常会与主PLC或DCS系统进行信号交互，例如提供报警状态、跳闸状态等信息。

安装与维护

安装前准备：在安装 WOODWARD 9907-147 模块之前，兄弟，安全是头等大事！🚧



阅读手册：务必仔细阅读Woodward官方提供的《ProTech 203 Overspeed Protection System 安装和操作手册》。这是你的“圣经”！



安全措施：在进行任何安装或接线之前，确保相关设备的电源已完全断开，并进行能量隔离（LOTO）。穿戴合适的个人防护装备（PPE），如防静电手环、安全眼镜等。



安装位置：选择一个环境稳定、通风良好、远离高压/大电流设备和强电磁干扰源的位置。9907-147 对电磁干扰、震动、潮湿和温度有要求，确保安装环境符合其技术规格。



接线：严格按照手册中的接线图连接三路磁阻式转速传感器（MPU），确保屏蔽层正确接地，以最大程度减少噪声干扰。跳闸输出继电器应正确连接到执行机构（如电磁阀）的控制回路，并且需要是 失能跳闸（De-energize-to-Trip） 类型，即继电器失电时执行跳闸动作，这是一种更高的安全设计。



接地：确保模块和整个系统有良好、可靠的接地，这对于系统稳定性和抗干扰能力至关重要。



维护建议：WOODWARD 9907-147 以高可靠性著称，但定期维护能确保其长效稳定运行：



目视检查：定期检查模块外观，确保无物理损伤、接线松动或腐蚀迹象。检查LED指示灯状态，它们会提供模块运行状态和故障信息。



环境保持：保持控制柜内部清洁干燥，避免灰尘堆积影响散热。



钥匙管理：严格管理钥匙锁，确保只有授权人员才能进入编程或测试模式，防止未经授权的修改。



定期测试：这是最重要的维护环节！Woodward 9907-147 具备在线测试功能。利用其内置的频率发生器，可以在原动机运行的情况下，独立测试每个转速传感通道和跳闸逻辑，验证其功能是否正常，而不会导致设备跳闸。具体测试步骤请严格参照官方手册。通过这些定期测试，可以及时发现潜在问题，确保系统在需要时能够可靠动作。



参数备份：使用Woodward提供的工具，定期备份模块的配置参数，以防意外情况发生时能够快速恢复。



故障诊断：如果模块报警或显示故障信息，应参照手册中的故障排除指南进行诊断。检查传感器连接、信号质量，并利用模块的诊断功能获取详细信息。



专业维护：任何涉及模块内部电路或复杂故障的维修，都应由Woodward认证的专业技术人员进行。
