Woodward 8237-1369 超速保护装置

描述

Woodward 8237-1369是一款ProTech-GII系列的高级超速保护装置，专为保障各类工业涡轮机（包括水轮机、蒸汽轮机和燃气轮机）的安全运行而设计。作为Woodward在关键设备保护领域的领先产品，8237-1369能够精确监测涡轮机的转速和加速度，并在检测到超速或过加速事件时，迅速触发安全停机指令，从而有效防止灾难性设备损坏或人员伤亡。该模块采用高度可靠的三重模块冗余（TMR）设计，结合2-out-of-3（三取二）投票架构，确保了极高的系统可用性和防伪跳闸能力。其卓越的抗硫化物污染能力，能够抵抗H2S和SO2等有害气体，使其在恶劣的工业环境中也能长期稳定运行。Woodward 8237-1369不仅提供4-20mA的速度信号输出和Modbus通信功能，便于与上位控制系统集成，还具备在线维护和自动超速测试例程等特性，极大地简化了系统的维护和诊断，是实现关键旋转机械设备安全高效运行的理想选择。

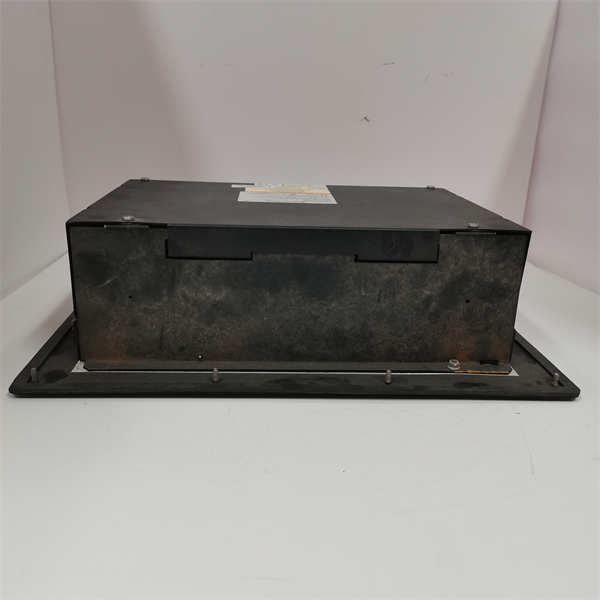

Woodward 8237-1369

技术规格

产品型号：8237-1369

制造商：Woodward

产品类型：ProTech-GII超速保护装置

冗余架构：三重模块冗余(TMR)，2-out-of-3投票

输入电源：高压(88-264 Vac/47-63 Hz;90-150 Vdc)及低压(18-32 Vdc)

速度信号输入：3个磁电式传感器(MPU)输入

速度信号范围：100 Hz–32 kHz

模拟输出：4-20 mA(每模块1路，共3路)

通信协议：Modbus

继电器输出：双冗余跳闸继电器(2-out-of-3投票)或三路独立非投票跳闸继电器

报警继电器：每个模块1路报警继电器(共3路)

工作温度：-20°C至+60°C(-4°F至+140°F)

存储温度：-20°C至+65°C(-4°F至+158°F)

防护等级：IP56(正确安装时)

抗污染特性：特殊涂层，抵抗硫化物（H2S,SO2）污染

安装方式：盘面安装

主要特点和优势

Woodward 8237-1369超速保护装置凭借其专为关键应用设计的功能和可靠性，为工业涡轮机提供了无与伦比的安全保障和运行优势。

高可靠性的三重冗余设计：8237-1369采用先进的三重模块冗余（TMR）架构和2-out-of-3投票逻辑。这意味着系统在三个独立的模块中进行速度检测和跳闸决策，即使其中一个模块发生故障，系统也能通过另外两个健康模块的投票结果继续正常运行，从而最大程度地降低了误跳闸和漏跳闸的风险，保障了设备运行的连续性和安全性。

全面的超速与过加速保护：该设备不仅能够精确监测涡轮机的超速情况，还能通过速度信号的导数来检测过加速事件。这种双重保护机制确保了在涡轮机转速异常上升或突然加速的任何情况下，Woodward 8237-1369都能迅速作出反应，及时执行安全停机，有效避免设备损坏。

优异的环境适应性：8237-1369的内部电路板采用了特殊的保形涂层材料，使其具有出色的抗硫化物污染能力，可抵抗H2S和SO2等腐蚀性气体的影响。这使得该装置即使在石油化工、电力等含有硫化物气体的恶劣工业环境中也能保持长期稳定可靠的运行。

便捷的在线维护与诊断：Woodward 8237-1369支持模块热插拔功能，允许在系统正常运行状态下更换故障模块，显著缩短了维护时间，降低了停机成本。此外，其内置的自动超速测试例程和MPU开路检测功能，使得用户能够定期验证系统的功能完好性，并快速诊断传感器故障，提高了维护效率。

灵活的通信与集成：具备4-20mA模拟输出，可提供精确的速度读数，方便集成到DCS或SCADA系统中进行远程监控。同时，Modbus通信协议的集成，使得8237-1369能够与各类上位控制系统进行数据交换和远程配置，提供了高度的系统兼容性和灵活性。

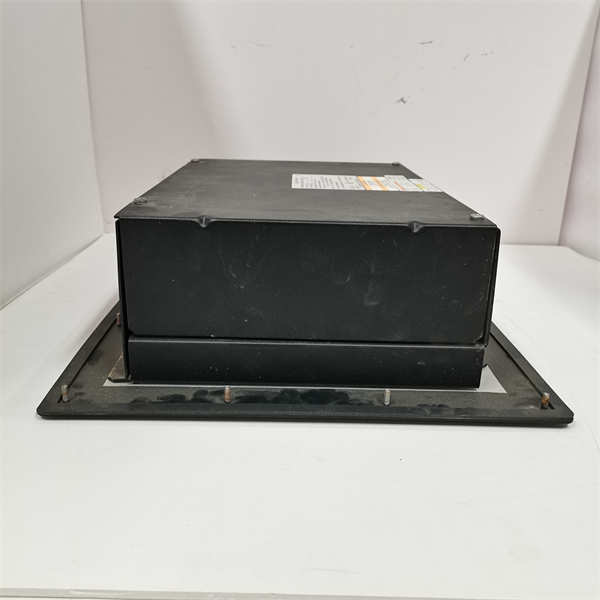

Woodward 8237-1369

应用领域

Woodward 8237-1369超速保护装置凭借其专为关键设备安全而设计的高可靠性、精确检测和环境适应性，广泛应用于对涡轮机安全运行有极高要求的各个工业领域。在电力行业，它是燃气轮机、蒸汽轮机和水轮发电机组不可或缺的安全组件，确保发电机组在任何超速或过加速情况下都能被安全停机，从而防止对昂贵设备造成损坏，并保障电网的稳定运行。

在石油和天然气领域，8237-1369被应用于驱动泵、压缩机和其他旋转机械的涡轮机组，尤其是在炼油厂、天然气处理厂和管道输送站等易受H2S和SO2污染的环境中，其防腐蚀特性使其成为理想的选择，有效保障生产过程的安全连续性。此外，在冶金、化工、造纸等对大型旋转机械设备安全有着严格要求的工业场合，Woodward 8237-1369也发挥着关键作用。它不仅保护设备免受超速损坏，还通过其高可靠性和诊断能力，降低了运营风险，提升了工业生产的整体安全水平。

相关产品

与Woodward 8237-1369超速保护装置相关的其他产品型号主要包括：

8237-1246：这是ProTech-GII系列中另一个常见的超速保护模块，通常作为8237-1369的一个功能相近或兼容的版本，可能在某些细节或版本上有差异。

8237-1367：ProTech-GII系列的其他超速保护设备，可能具有不同的输入/输出配置或功能侧重，但同样用于涡轮机和其他旋转设备的超速保护。

8237-1368：ProTech-GII系列成员，可能在继电器输出配置或诊断功能上与8237-1369存在差异。

8237-1370：ProTech-GII系列中的另一款盘面安装的超速保护器，可能支持不同的应用场景或具有额外的日志记录功能。

5437-1119：ProTech-GII系列备用保护模块，可用于替换8237-1246 Rev D及更高版本以及8237-1369安全设备的故障模块，实现线热插拔维护。

Woodward Peak 150和Atlas：这些是Woodward的其他控制系统平台，虽然不直接是超速保护装置，但它们可以与8237-1369协同工作，提供完整的涡轮机控制和保护解决方案。

磁电式转速传感器（MPU）：用于向8237-1369提供转速信号的关键输入设备，确保其精确检测涡轮机转速。

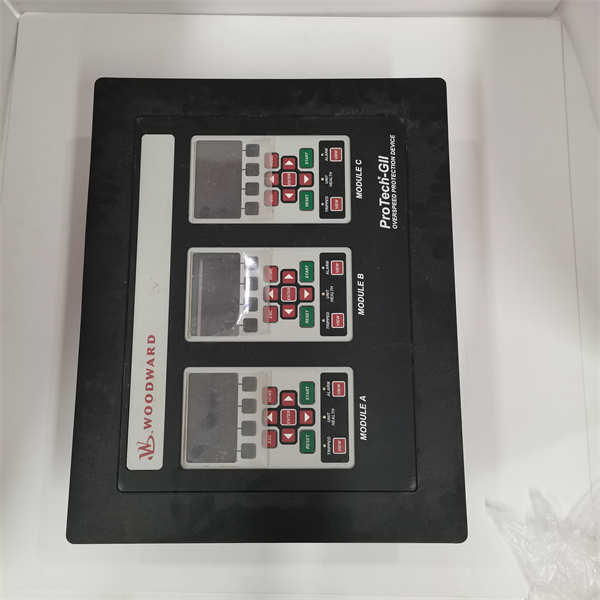

Woodward 8237-1369

安装与维护

安装前准备：在安装Woodward 8237-1369超速保护装置之前，务必仔细阅读产品随附的详细安装和操作手册，并确保所有相关人员都已了解并遵守电气安全规程。首先，确认所有电源已完全断开，并采取必要的安全锁定/挂牌（LOTO）程序。选择一个符合8237-1369环境要求（包括温度、湿度、振动）且具有足够散热空间的盘面安装位置。在连接电源线、MPU信号线、继电器输出线和Modbus通信线之前，仔细检查所有线缆的规格和连接端子的状态，确保无损坏或松动，并按照接线图正确连接，特别是三路MPU输入和2-out-of-3投票输出，确保接线准确无误，以保障系统的正常运行和安全功能。

维护建议：为了确保Woodward 8237-1369超速保护装置的长期可靠运行，建议定期进行以下维护工作：保持模块及其周围环境的清洁，避免灰尘和污染物积聚影响散热或造成电气故障。定期检查所有电气连接点的紧固性，特别是传感器输入和继电器输出端子，防止因振动或老化引起的松动。利用8237-1369内置的自动超速测试例程功能，定期执行自检，验证系统各个模块的功能完好性，并检查其日志记录，及时发现并诊断潜在的故障或异常事件。对于MPU传感器，应定期检查其安装是否牢固，是否有物理损伤，并确保信号质量在规定范围内。在进行任何维护或更换操作时，务必遵循制造商的指导，并利用8237-1369的在线热插拔功能，最大限度地减少停机时间。

产品保障

Woodward对8237-1369超速保护装置的质量和性能提供坚定承诺。
