WOODWARD 8237-1246 ProTech-GII 超速保护系统 – 涡轮机安全“守护神”！

描述

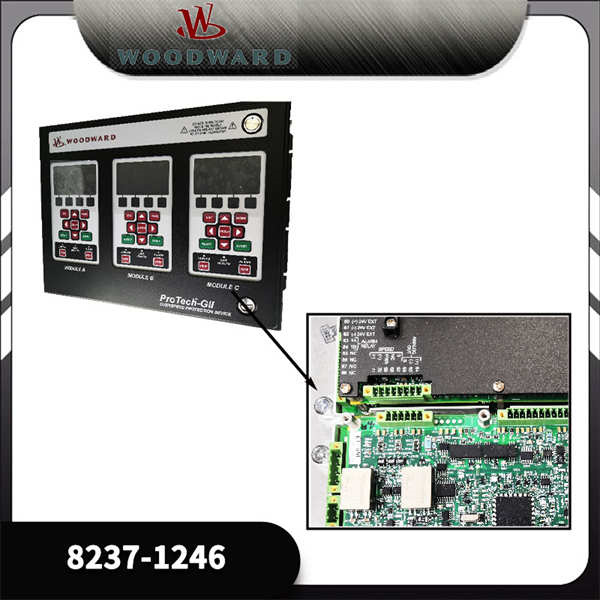

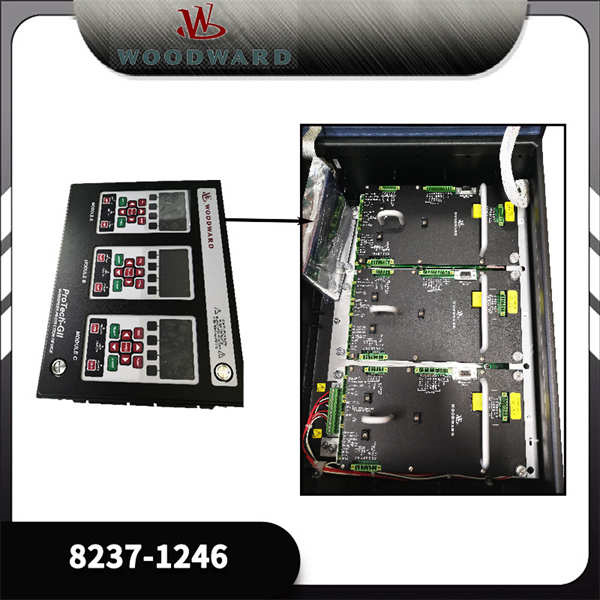

WOODWARD 8237-1246：这是一款ProTech-GII系列可配置超速保护系统，是为燃气轮机、蒸汽轮机等大型旋转机械量身打造的“安全守护神”。它采用三重模件冗余（TMR） 架构和2oo3投票逻辑，确保在发生超速或超加速度事件时，能够安全、可靠地执行停车指令。供电：高压90–264 VAC或100–150 VDC，防护等级：IP56。这款模块能够轻松应对恶劣的工业环境，是保障人员和设备安全的关键。

8237-1246 产品概述

在电力、石化等重工业领域，涡轮机、压缩机这类高速旋转的机械设备，一旦发生超速（Overspeed），后果不堪设想。轻则设备损坏，重则人员伤亡。WOODWARD 8237-1246就是为了解决这个“天大的问题”而生的。它不是一个普通的控制器，而是一个专用的ProTech-GII系列超速保护系统，其核心使命就是在设备转速超过安全阈值时，以最快、最可靠的方式执行停车（Trip）指令。

这款WOODWARD 8237-1246系统采用了三重模件冗余 (TMR) 设计，这可不是闹着玩的。这意味着整个系统有三套完全独立的硬件和软件来同时监测设备转速。如果其中一套出问题，另外两套会通过内部的2-out-of-3（三取二）投票逻辑，来决定最终的动作，从而确保超速保护功能不会因为单点故障而失效。这种“三保险”的设计，极大地提升了系统的可靠性和安全性。

此外，8237-1246还具备可配置的超速和超加速度保护功能。它能通过磁性拾取单元（MPU）精确地测量转速，并能根据不同的工况，设置不同的超速或超加速度停车阈值。同时，它还具备在线维修功能，你可以在系统运行的情况下，更换其中一个有故障的模块，而不会影响整个系统的正常保护，这对于那些不允许停机的关键应用来说，简直是福音。

WOODWORD 8237-1246

8237-1246 技术规格

主要特点和优势

咱们这块 WOODWARD 8237-1246之所以能在市场上占据一席之地，靠的就是它那“硬核”的安全设计和强大的功能。

首先，它最大的一个特点就是三重模件冗余 (Triple Modular Redundancy, TMR) 的架构。这套系统里，每一个超速保护功能都有三套独立的硬件和软件来执行。当三个模块同时监测到超速信号，系统就会立即发出停车指令。如果其中一个模块坏了，另外两个模块的2-out-of-3（三取二）投票逻辑会确保系统仍然能正常工作。这就像给你的涡轮机上了三道保险，即便其中一道失效了，另外两道还能继续守护，这才是真正的故障容错 (Fault-Tolerant)。

其次，8237-1246的诊断功能也是顶呱呱的。它能持续监控MPU（磁性拾取单元）传感器的状态，一旦发现线路开路或信号丢失，马上就会报警。更厉害的是，它还能配置自动超速测试程序（Automatic Overspeed Test Routine）。在系统运行的情况下，它会用内部的信号发生器模拟超速条件，对每个模块进行测试，并记录测试结果。这种主动的、在线的诊断和测试，大大提升了系统的可维护性 (Maintainability) 和可用性 (Availability)。

再者，这玩意儿的设计考虑到了最恶劣的工业环境。它的外壳防护等级高达IP56，能有效防尘防溅水。而且，它还采用了特殊的保形涂层（Conformal Coating），能抵抗硫化氢（H₂S）和二氧化硫（SO₂）等腐蚀性气体的侵蚀。这些设计细节，都确保了WOODWARD 8237-1246能在石油、化工等恶劣环境中长期稳定地工作。

The WOODWARD 8237-1246 is a highly reliable and configurable overspeed protection system, designed to safeguard critical rotating machinery such as hydro, steam, and gas turbines. At its core, the system employs a Triple Modular Redundancy (TMR) architecture, where three independent modules monitor the turbine speed in parallel. This design is foundational to its fault-tolerant capability, as a 2-out-of-3 voting logic ensures that the system’s primary function remains intact even if one module fails. The 8237-1246 provides comprehensive overspeed and overacceleration protection, using magnetic pickup units (MPUs) for precise speed detection. Its advanced diagnostics include MPU open-wire detection and the ability to perform an automated overspeed test routine on each module while the turbine is online. This feature significantly enhances system integrity without compromising operational uptime. The system’s robust construction, including an IP56 enclosure and special conformal coatings, makes it resistant to dust, water, and corrosive gases like H₂S and SO₂. Furthermore, the modular design allows for on-line repair, enabling users to replace a faulty module without shutting down the entire system. This blend of reliability, advanced diagnostics, and robust environmental resistance makes the WOODWARD 8237-1246 an essential safety solution for mission-critical industrial applications.

应用领域

由于 WOODWARD 8237-1246 卓越的安全性和可靠性，它被广泛应用于那些一旦发生超速就可能导致灾难性后果的关键设备上。

最典型的应用领域就是电力行业。在发电厂，无论是燃气轮机、蒸汽轮机还是水轮机，都是重要的发电设备。8237-1246作为它们的超速保护系统，时刻监控着转速，一旦超过预设的安全限值，就会立即发出停车指令，保护发电机组和电网的安全。

其次，在石油天然气和化工行业，压缩机、泵机和涡轮机是生产流程中的核心设备。这些设备往往在高温、高压下运行，如果发生超速，可能会引发爆炸、火灾等严重事故。WOODWARD 8237-1246在这里扮演着紧急停车系统（ESD） 的角色，确保在超速事件发生时，能够安全、可控地关闭设备。

此外，钢铁、冶金、造纸等行业中的各种大型旋转机械，如风机、泵等，也需要可靠的超速保护。8237-1246凭借其强大的功能和坚固的设计，成为了这些行业保障设备和人员安全的首选。

WOODWORD 8237-1246

相关产品

8237-1246作为WOODWARD ProTech-GII系列的核心产品，通常会与该系列的其他模块配合使用。

8237-1245：这是一款类似的ProTech-GII超速保护系统，但可能在I/O配置或功能上有所不同，例如用于不同的安装方式或电压等级。

5437-1119：这是8237-1246的备用保护模块，用于在线更换故障模块，保证系统的连续运行。

8237-1369：这是另一款ProTech-GII系列的超速保护装置，与8237-1246在功能上可能相似，但在某些具体应用上有所差异。

MPU传感器：用于与8237-1246连接，检测涡轮机或旋转机械的转速信号。

安装与维护

安装前准备: 安装WOODWARD 8237-1246时，第一件事就是要确保所有电源都已断开。这可不是小事，直接关系到人员和设备安全。由于8237-1246是壁挂式安装，安装前需要确定一个合适的位置，并确保安装面平整、牢固。在接线时，请严格遵循WOODWARD官方手册中的接线图，正确连接高压/低压电源线和MPU传感器信号线。所有接线端子必须拧紧，以确保连接可靠，避免因接触不良而导致误动作。

维护建议: WOODWARD 8237-1246的维护主要是通过其前面板的LED指示灯和LCD显示屏来完成。通过观察这些指示灯的状态，可以快速诊断模块的运行状况和故障信息。8237-1246支持在线自检，你可以定期运行自动超速测试程序，来验证每个模块的功能是否正常。如果某个模块出现故障，利用其热插拔功能，可以在不停止涡轮机运行的情况下，直接更换故障模块。但请务必使用与8237-1246型号完全匹配的原厂备件，并在更换后进行必要的配置和测试，确保系统的安全功能恢复正常。
