WOODWARD 5466‑425 高密度模拟I/O模块 – 24路+8路精准采控

描述

WOODWARD 5466425：这块是MicroNet/TMR系统用的高密度模拟I/O模块，支持模拟输入：24路(0–5 V)，模拟输出：8路(4–20 mA)，更新周期：5 ms，通道23/24软滤波优化，兼容电压、电流、TC、RTD多种信号类型，是高密度模拟信号采控的“重装先锋”。

5466425 产品概述

WOODWARD 5466425 是 MicroNet 系统中用于处理模拟信号的高密度 I/O 板卡，它集成了 24 条模拟输入通道（0–5 V） 和 8 条模拟输出通道（4–20 mA），几乎把现场压力、温度、流量、液位等模拟信号一网打尽 。其中通道23与24采用软滤波优化，更新速度更快，标准通道采集周期5 ms 。

它带自动校准和自检功能，掉电后重新上电会自动与 CPU 交互检测状态，故障 LED 会闪烁，方便现场判断 。兼容 TMR 架构与 Dataforth FTM 模块，通通插得进，信号采集稳定可靠。虽然属于老型号，高密度、高性能还在继续服务项目现场，适配新版 MicroNet Plus 或者 5200 系统可用 dropin 更新替代 。

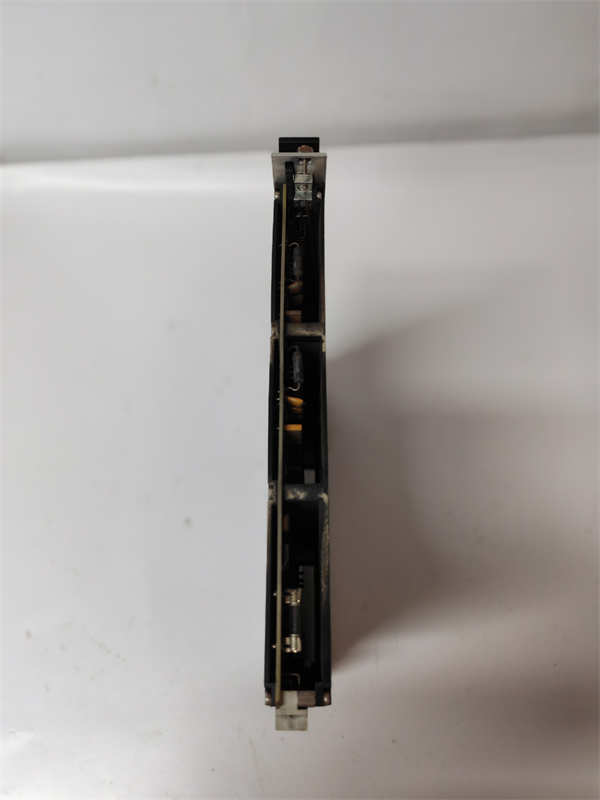

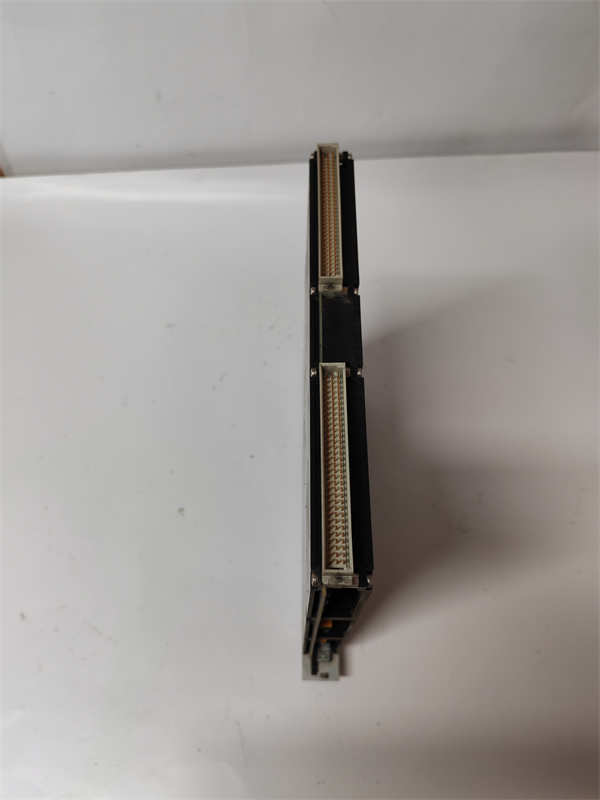

WOODWARD 5466‑425

5466425 技术规格

主要特点和优势

高密度输入/输出
5466425 集成 24 路模拟输入与 8 路输出，单卡解决多路现场模拟问题，提高信号响应和系统集成度。

快速采集能力
总体更新周期仅 5 ms，分通道组采集：通道1–12 @ 1.8 ms，通道13–24 @ 3.7 ms，满足快速过程控制与数据监控需要 。

多类型信号适配
支持电压、电流、热电偶（TC）与 RTD，通吃现场大多数模拟量，无需额外模块。

自动校准与状态反馈
内建工厂校准，模块自检通过 CPU 验证，故障 LED 清晰提醒，现场维护快又准 。

兼容升级方案
虽然 5466425 系列已被 54665027 等 SmartPlus 模块替代  ，但对老系统支持 dropin 替换，用旧卡也能接上新版系统。

英文技术摘要：
The Woodward 5466425 High Density Analog I/O Module offers 24 analog input channels (0–5 V) and 8 analog outputs (4–20 mA) with a fast 5 ms update rate. Channels 1–12 are sampled at 1.8 ms, and 13–24 at 3.7 ms. It accommodates voltage, current, TC, and RTD signals and includes fault LEDs and CPU-enabled diagnostics. Compatible with Dataforth FTM and MicroNet TMR systems, it supports drop-in upgrade to SmartPlus modules while maintaining high-density, reliable analog signal handling.

应用领域

WOODWARD 5466425 最适合以下现场应用：

在汽轮机/燃气轮机控制系统中，用于采集温度、压力、流量等关键参数，将数据传给 CPU 用于控制与报警。

在发电与压缩机站中，可同时连接多个模拟传感器，输出给执行器，构成完整调控链路。

在石化、化工流程控制柜里，它是现场浓度、温度、液位模拟量的“入口节点”，兼容 ATEX 区可用。

在旧 MicroNet 或 Vertex Pro 系统升级工程中，无需更换结构，只需替换新版 SmartPlus，轻松升级。

在过程模拟与仿真平台中，可快速创建虚拟信号环境，应用于培训或系统测试场景。

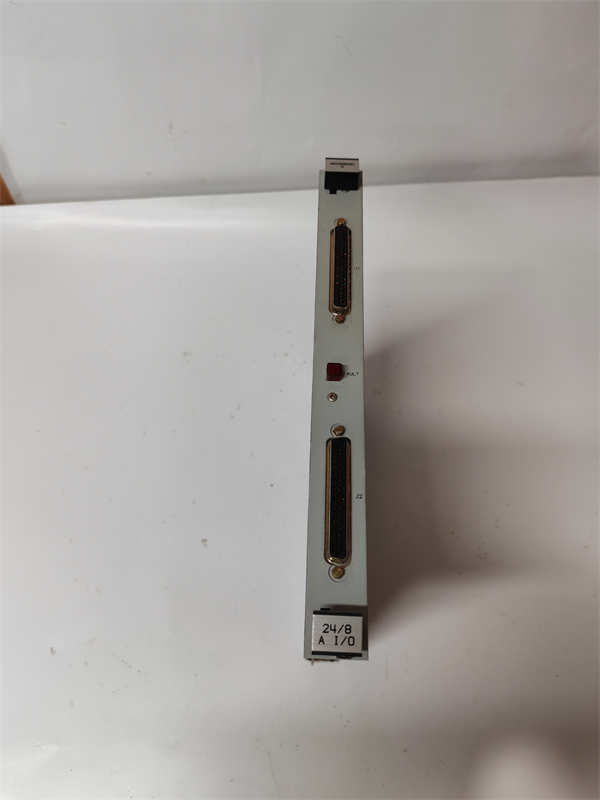

WOODWARD 5466‑425

相关产品

5466315：Simplex 简易版，24输入8输出，适用于非冗余系统。

54665025/26/27：SmartPlus 高性能替代版本，支持渠道选择 & 隔离。

5466332：0–5 V 输入版旧型号，已停产  。

5503904：混合模拟模块，含12输入+12输出。

54661045：VertexPro 数字控制器模块，可搭配模拟卡使用。

54661246：RTN 扩展耦合模块，用于 I/O 系统扩容。

安装与维护

安装前准备：
先断电，确认机架卡槽清洁无灰。将 5466425 插入 MicroNet/TMRTMR or VertexPro 插槽，拧紧固定螺丝。插入后通电启动，会自动与 CPU 做校准。

维护建议：
支持热拔插替换，但建议在停电状态下操作更安全。每半年检查故障 LED 状态和插针接触。若 LED闪烁，先尝试重插或清洁背板；如故障持续，推荐更换为 SmartPlus 系列。
