WOODWARD 5466‑258 离散I/O模块 – 48输入24输出全兼容MicroNet

WOODWARD 5466258:这是一款MicroNet/VertexPro控制系统用的离散I/O模块,支持输入通道:48路输出通道:24路输入电压:18–32 V DC功耗:6.5 W @24 VDC,带LED故障指示光隔离输入ATEX/UL/CE认证,适合关键现场信号采集及控制。

分类:

描述

WOODWARD 5466258:这是一款MicroNet/VertexPro控制系统用的离散I/O模块,支持输入通道:48路输出通道:24路输入电压:18–32 V DC功耗:6.5 W @24 VDC,带LED故障指示光隔离输入ATEX/UL/CE认证,适合关键现场信号采集及控制。

5466258 产品概述

WOODWARD 5466258 是一款Simplex结构的高密度离散I/O模块,专为MicroNet和VertexPro DCS系统设计。它集成48路光隔离输入与24路数字输出,支持18–32 V DC供电,功耗仅6.5 W  。光隔离设计适应工业环境,信号抗干扰力强,前端带红色LED报警一目了然。

模块插入MicroNet或VertexPro插槽即可运行,无需额外调校,支持8到14槽机架布局 。它具备ATEX、UL、CE、DNV认证,适用于Class I Div 2/Group A–D危险区场景  。5 ms响应周期满足大多数控制需求,维护方便,兼容旧系统也行。

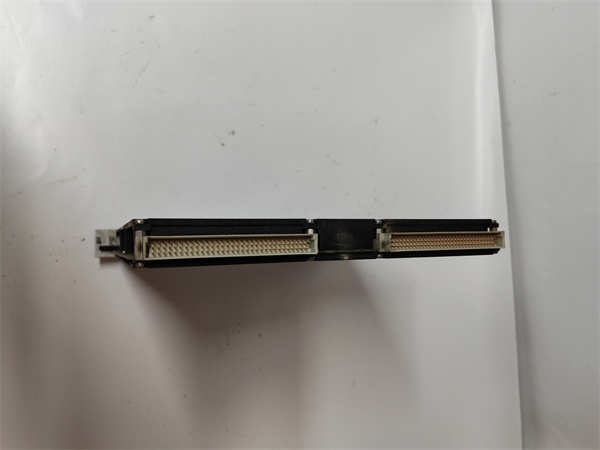

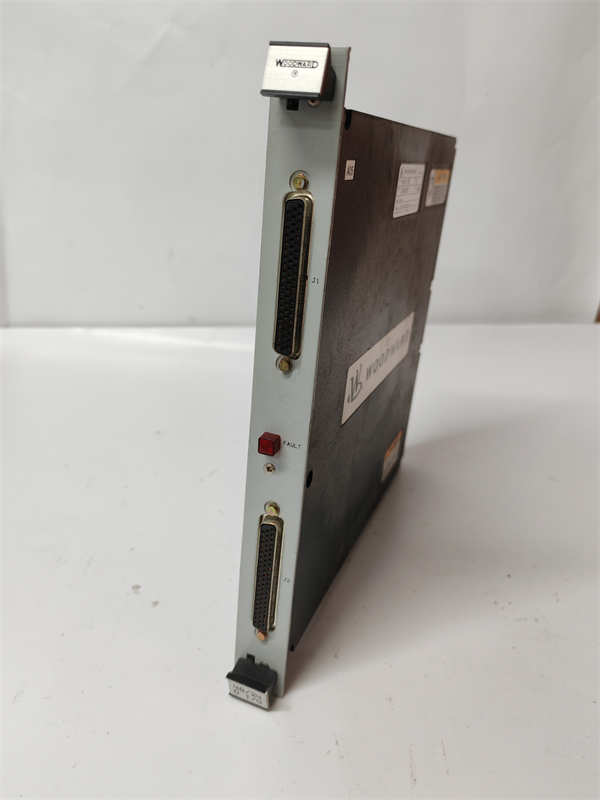

WOODWARD 5466-258

WOODWARD 5466-258

5466258 技术规格

参数名称 参数值
产品型号 5466258
制造商 Woodward
产品类型 Discrete I/O 模块(离散输入输出)
输入通道 48 路光隔离输入
输出通道 24 路数字输出
输入电压 18–32 V DC
功耗 6.5 W @24 V DC
响应时间 | 5 ms 更新周期
认证标准 | ATEX、UL、CE(EMC)、DNV、ABS、LRS
污染等级 | 2(工业环境)
工作温度 | 0–55 °C;存储:–40–+105 °F (~–40–+40 °C)
安装槽位 | 支持8/14槽机架,可Simplex或冗余系统使用
指示功能 前面板故障LED指示
重量 | ≈0.8 kg (0.9–1.9 lb 含插件)

主要特点和优势

高密度信号接入:
5466258 集成48路输入+24路输出,模块能接成桥梁,把各种开关、继电器、阀门信号统一接入DCS,节省空间。

光隔离+LED报警:
输入端全光隔离,避免干扰,前端带LED可立刻识别故障状态,方便现场异常诊断。

标准认证工业级:
模块通过ATEX、UL、CE、DNV等多项认证,支持Class I Div 2环境,耐工业环境各种干扰  。

即插即用无调校:
插入MicroNet/Vertex-Pro机架后通电即可使用,不需要调参,无校准,升级旧系统也轻松  。

快速响应与诊断:
更新周期仅5 ms,够快。支持8种故障自检,前端LED报警,即使系统运行也能迅速发现问题 。

英文技术摘要:
The Woodward 5466258 Discrete I/O Module is a high-density, simplex field interface card compatible with MicroNet and VertexPro chassis. Featuring 48 optically isolated inputs and 24 digital outputs, the module operates on 18–32 V DC at 6.5 W and provides a 5 ms update cycle. Certified for ATEX, UL, CE, and DNV standards, it delivers reliable performance in industrial environments with visual LED diagnostics and no calibration required – ideal for retrofits and new installations.

应用领域

WOODWARD 5466258 是高密度现场数字信号监控的首选卡件,常用于:

燃气/汽轮机控制系统中,它负责采集启动/停机信号、保护联锁、报警状态输入,实现DCS闭环控制。

压缩机站/泵阀控制柜里,用于采集阀门位置、流量开关、温度限位信号,输出控制指令。

石化/炼化DCS系统中,用于连接各种开关量,如有毒气体切断、电磁阀控制和紧急停机信号,符合ATEX防爆要求。

市政水处理/污水系统中,将泵阀状态信号统一采集,为SCADA提供清晰、快速的数据反馈。

旧VertexPro系统改造工程中,设备无需替机,只需插这卡,就能完成现代化数字信号升级,性价比高。

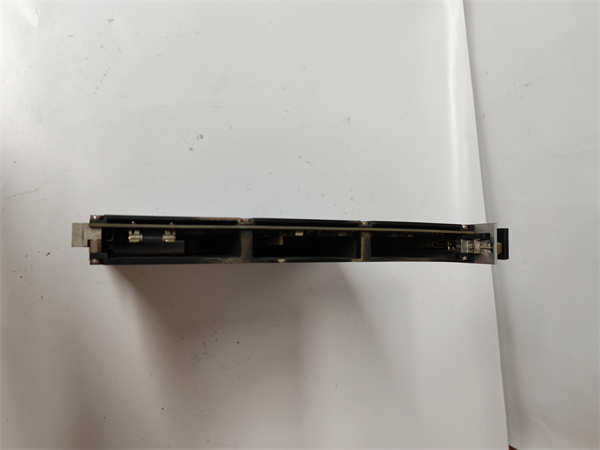

WOODWARD 5466-258

WOODWARD 5466-258

相关产品

5466256:TMR双冗余离散I/O卡,功能与258相同但支持冗余系统。

5466315:高密度模拟I/O模块,适用于现场模拟信号场合。

5466316:混合模拟/数字I/O卡,包含更多输出类型。

54661050:新一代HDDIO替代模块,向下兼容5466258用于MicroNet 5200系统  。

54661045:VertexPro数字控制器模块,与258搭配使用。

54661246:RTN扩展耦合模块,可配合I/O卡扩系统。

5009CPU:MicroNet TMR核心处理器,结合I/O卡构建备用系统。

安装与维护

安装前准备:
断电后检查机架插槽清洁,确认系统使用 MicroNet 或 VertexPro 架构。安装前将拨码开关设定正确地址,再将 5466258 插入机架,拧紧固定螺丝。

维护建议:
模块是热插拔支持,但建议停电状态更安全。起码半年检查一次LED状态,清理灰尘,检测端子牢靠性。出现LED故障报警,可拔出清洁背板后重插,或更换同型号卡件,系统进可恢复。
