WOODWARD 5453-277 TMR 电源底盘 – MicroNet 系统核心供电保障

描述

WOODWARD 5453277：这货是 MicroNet TMR 系统的三模冗余电源底盘，输入电压：88–300 V DC / 70–265 V AC，模块容量：支持2路冗余电源，负载共享，尺寸：18 × 16.5 × 21.5 cm。专为关键控制柜设计，确保系统稳定供电，自动切换，不怕单点故障，重中之重！

5453277 产品概述

WOODWARD 5453277 是 MicroNet TMR 架构中专门设计用来提供可靠、无中断供电的电源底盘，它可同时插入两路 TMR 电源模块，一旦一条故障，另一条瞬间顶上，保证供电不中断。它能适应宽输入电压——88–300 V DC 或者 70–265 V AC，接口广泛，兼容多电压模块版本（低压直流、AC/DC 双供电、120/220 V等）。

底盘内置负载共享电路，两个电源模块输出合力分担系统负载，提升供电效率。它作为 Kernel PS Modules 的“能量中枢”，保证 TMR 系统的模块具备持续、稳定的电源输入。整机重量大约1–1.2 kg，体积紧凑却功能强劲，故障率低、寿命长，是重大设备安全供电第一步。

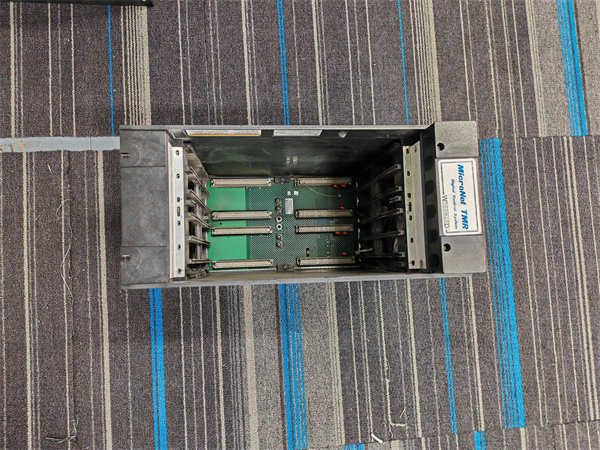

WOODWARD 5453-277

5453277 技术规格

主要特点和优势

冗余供电不掉线
5453277 支持两路 TMR 电源模块，任何一路断电，另一条马上接替，系统供电不挨坑。

负载智能共享
底盘含智能电路，将负载均分到两路，延长模块寿命热稳定更佳，省电又省心。

宽电压兼容
不管你接的是直流还是交流电——88–300 V DC 或 70–265 V AC，通吃，适配现场任何供电环境。

通用模块插槽
适配 MicroNet 标准电源模块（如 120VAC/VDC 或 220VAC/VDC），插上就干，系统兼容性高。

坚固工业设计
满载不到1.2 kg，结构硬朗细节精细，质量可靠，工业现场拿得住，装得稳。

英文技术描述：
The Woodward 5453277 TMR Power Supply Chassis is a dual-redundant power distribution frame for MicroNet TMR systems. It accepts 88–300 V DC or 70–265 V AC input and supports two load-sharing power modules. Designed to ensure continuous power without system interruption, it meets CE and UL industrial standards. Compact and robust, it enables seamless maintenance and extended system uptime.

应用领域

5453277 最常见于那些“容不得断电”的重工业或关键系统：

燃气轮机/汽轮机控制柜：电源核心模块不许掉线，影响安全生产。

过程自动化系统（MicroNet TMR架构）：如炼化厂、压缩站，要求供电高度可靠。

电厂/发电机控制设备：不管系统运行多久，它都能持续供电。

工业冷却/泵阀控制系统：保障控制逻辑不停电。

冗余高可靠控制柜设计：装两套电源模块，上电不停机。

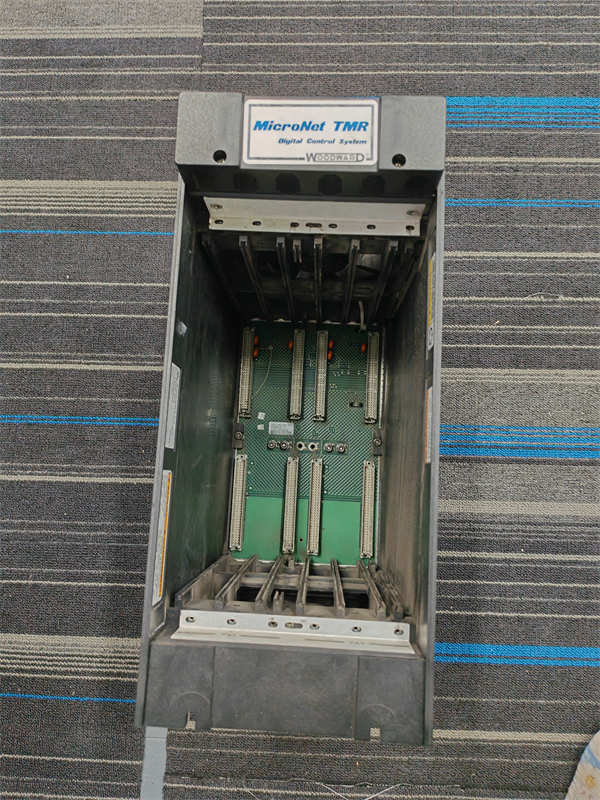

WOODWARD 5453-277

相关产品

5453278：MicroNet 12槽电源底盘，针对大系统扩展使用。

5453279：带前面板指示灯版本，便于现场诊断。

5453276：继电器输入模块，可配合底盘一同使用。

5466316：模拟组合模块，搭配电源提供监控功能。

5466318：计时器+电源模块，用于周期控制系统。

安装与维护

安装前准备：
断电操作，确认输入端接到稳定 88–300 V DC 或 70–265 V AC 的电源；插入5453277 时要“咔嗒”对齐，确保两路电源模块引脚完全插入底盘槽口。

维护建议：
这模块不热插拔，维护前必须断电。建议定期（半年）检查供电模块状态，清理扇风滤网和端子灰尘，确认负载共享正常均衡；若更换电源模块，先断电再更换，插满后重启系统。
