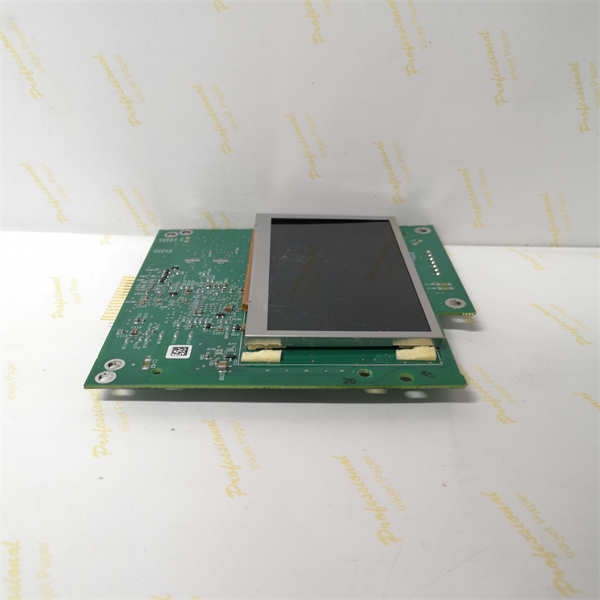

WOODWARD 5437-1067A 速度/负荷控制模块

描述

WOODWARD 5437-1067A：这块505/505E系列里的核心控制模块，那是透平机械控制里的“尖刀”！它专职高精度转速、负荷、抽汽压力控制，具备出色的抗干扰能力。供电电压：24 VDC，控制算法：PID 闭环，通信接口：Modbus TCP/RTU……专治各种机组调速不准和负荷不稳。

5437-1067A 产品概述

WOODWARD 5437-1067A 模块是 WOODWARD 旗下505 或 505E 数字式控制系统的核心组件之一。这个系列控制器专门为汽轮机、燃气轮机和大型压缩机等高速旋转机械的速度、负荷、抽汽压力以及复杂的顺序控制设计。5437-1067A 的定位非常明确：它就是这套控制系统中的核心处理器或关键 I/O 接口，负责执行高性能的控制算法，并与现场传感器和执行器进行高速、精确的数据交换。

在透平机械控制领域，系统的响应速度和控制精度是决定效率和安全的关键。5437-1067A 模块内置了优化的控制逻辑，能够实时处理转速信号（Speed Signals）、负荷指令（Load Reference）和各种保护信号。它的高精度数字信号处理能力，确保了在复杂的电网或工艺负荷变化时，机组的转速和输出能够快速、平稳地达到设定值。这块 5437-1067A 模块不仅是一块卡件，它是保证你的高价值透平机组能够安全启动、高效运行、并具备强大故障自诊断能力的基石。

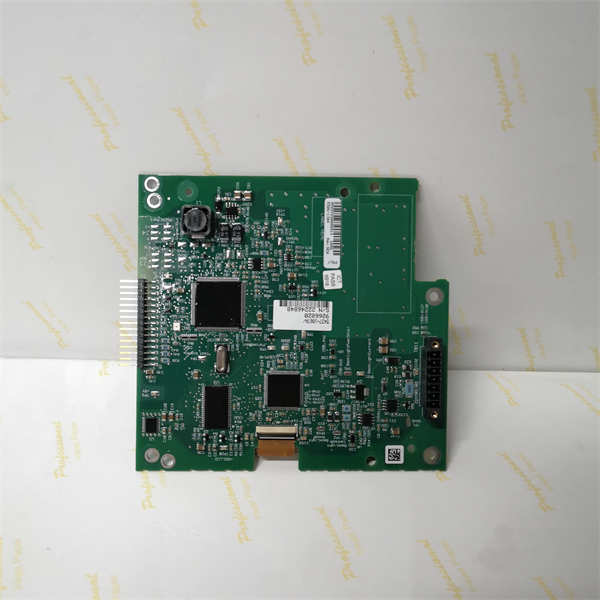

WOODWARD 5437-1067A

5437-1067A 技术规格

主要特点和优势

专为透平机械优化的高速控制： 5437-1067A 模块是 WOODWARD 几十年透平控制经验的结晶。它内置了专用的调速器算法，能进行精确的转速、负荷和压力（如抽汽压力）三要素闭环控制。其控制环路运行速度极快，能够瞬间响应转速或负荷的突然变化，有效避免机组超速、跳闸或甩负荷，这是普通流程 PLC 无法比拟的实时性。

出色的抗干扰能力： 5437-1067A 的设计充分考虑了发电厂和工业现场复杂的电磁环境。它拥有强大的电磁兼容性（EMC – Electromagnetic Compatibility）和电气隔离设计，确保在面对高压变频器、大型电机等产生的电磁干扰（EMI/RFI）时，采集到的信号依然干净、准确。这种工业级坚固性，保证了控制的稳定性和可靠性。

灵活且强大的通信接口： 作为现代控制系统的一部分，5437-1067A 提供了多种通信接口，通常支持 Modbus TCP/RTU，方便与上位机监控系统（SCADA）、分布式控制系统（DCS – Distributed Control System）或工厂信息系统进行数据交换和远程控制。这种开放的互联性，简化了系统集成，使得机组数据能够无缝地融入整个工厂自动化网络。

完善的自诊断和保护功能： 5437-1067A 不仅负责控制，更是机组的“健康监测员”。它具备全面的通道级诊断功能，能实时监测传感器故障、断线、短路等异常情况。同时，它内置了机组启动/停机顺序控制、超速保护和各种联锁功能，为操作人员提供了可靠的一键式操作和多重安全保护。

English Technical Overview:

The WOODWARD 5437-1067A module is a vital component within the 505/505E digital control series, specifically engineered for the high-performance control of turbomachinery, including steam turbines, gas turbines, and large compressors. Its primary advantage lies in its capacity for high-speed, precision control over critical parameters such as speed, load, and extraction pressure. The module features specialized governor algorithms that provide deterministic, rapid response to fluctuations, ensuring machine safety and optimizing efficiency. The 5437-1067A boasts exceptional Electromagnetic Compatibility (EMC), crucial for reliable operation in electrically noisy power generation environments. It supports standard industrial protocols like Modbus TCP/RTU, facilitating seamless integration with plant-wide DCS and SCADA systems. Furthermore, the module incorporates comprehensive self-diagnostics and integrated sequencing logic, offering robust protection, condition monitoring, and streamlined operation for high-value rotating assets throughout their entire operational envelope.

应用领域

WOODWARD 5437-1067A 的应用领域聚焦于任何需要高精度速度控制和能源管理的大型旋转机械。

电力和热电联产：在燃气轮机和汽轮机发电机组中，5437-1067A 作为主调速器，负责频率/负荷控制，确保机组并网时同步准确，并网后稳定运行，同时管理复杂的抽汽/背压汽轮机的压力和流量控制。

石油天然气：在长输管线、LNG 工厂和炼化装置中，5437-1067A 用于控制大型燃气压缩机组和泵站的转速和流量。它保障了管道输送的稳定性和工艺过程的效率。

工业驱动和机械：在钢铁、水泥、化工等行业中，用于驱动大型工业风机、鼓风机或泵的汽轮机驱动系统，5437-1067A 提供精确的转速和扭矩控制。

分布式发电：在小型燃气轮机或微型燃机系统（Microturbine）中，5437-1067A 也被用于实现并网或孤网运行时的快速加载和负载分配控制。

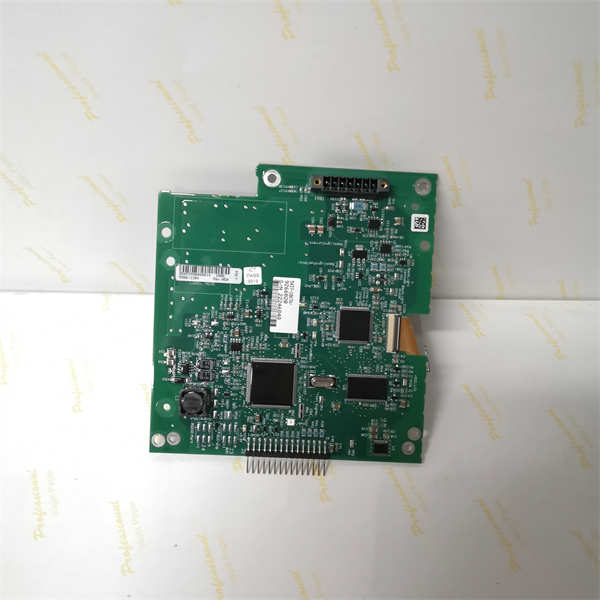

WOODWARD 5437-1067A

相关产品

与 5437-1067A 模块相关联的其他 WOODWARD 505/505E 控制器系统的组件通常包括：

5466-412：505E 控制器的基础型号，5437-1067A 可能作为其中的一个核心组件或升级选项。

9907-164：常见的 WOODWARD ProTech-GII 或其他保护系统模块，与 5437-1067A 配合，实现完整的控制与安全保护方案。

9907-200：WOODWARD NetCon 或其他通信网关模块，用于 5437-1067A 与上层网络的高速通信。

9907-020：用于 WOODWARD Actuator（执行器）的驱动模块或电源。

9907-028：WOODWARD MicroNet 或其他早期调速器控制模块，是 5437-1067A 的前身或可替换型号。

5466-1033：505E 控制器的另一个版本或扩展模块。

安装与维护

安装前准备: 安装 5437-1067A 模块，必须在系统断电且执行了严格静电防护（ESD）措施的环境下进行。5437-1067A 必须安装在 WOODWARD 505/505E 控制器系统的专用机架或背板中，确保其与系统总线连接牢固。特别要注意现场接线的准确性，尤其是高速转速传感器的接入，任何接线错误或屏蔽不良都会严重影响 5437-1067A 的控制性能。安装完成后，应进行隔离电阻和回路绝缘测试，确保电气安全。

维护建议: 5437-1067A 的维护主要是环境监测和软件诊断。保持控制柜内部清洁、温度和湿度适宜，这是保障 5437-1067A 长期稳定运行的基础。应定期通过 WOODWARD 的组态软件（如 ToolKit）检查模块的诊断日志、报警历史和实时运行参数。
