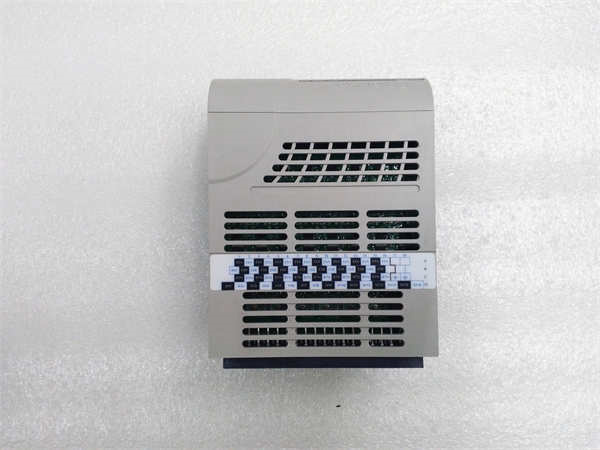

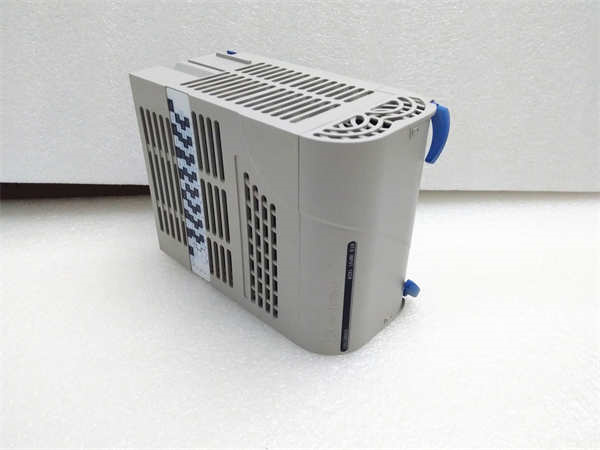

WESTINGHOUSE 5X00622G01 RTD输入模块 – Ovation DCS专用，16通道高精度测温！

描述

WESTINGHOUSE 5X00622G01：这块模块是艾默生Ovation™分布式控制系统 (DCS) 中的16通道电阻温度计 (RTD) 输入模块！它专为高精度采集各种RTD传感器（如Pt100、Pt1000、J型等）的温度信号而设计。作为DCS系统获取现场温度数据的关键接口，它能将RTD的电阻变化精准转换为温度值，并具备冷端补偿和线性化功能，确保系统对生产过程的实时、精确温度监控和控制。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

WESTINGHOUSE 5X00622G01 产品概述

在现代工业生产中，温度是至关重要的过程变量之一，对其进行精确、可靠的测量和控制是保障产品质量、设备安全和能源效率的关键。WESTINGHOUSE 5X00622G01 正是艾默生Ovation™分布式控制系统 (DCS) 中专门用于处理温度信号的核心组件——16通道电阻温度计 (RTD) 输入模块。

这款模块的主要功能是将来自现场RTD传感器（如常见的Pt100、Pt1000，以及某些J型RTD）的电阻变化信号，经过高精度的模拟-数字转换（ADC）后，转换为Ovation控制器可理解和处理的数字温度值。与通用模拟输入模块不同的是， 5X00622G01 专为RTD设计，内置了冷端补偿 (Cold Junction Compensation) 功能，能够自动消除环境温度对RTD测量精度的影响；同时，它还具备线性化 (Linearization) 处理能力，将RTD非线性的电阻-温度关系转换为线性的温度读数，确保了在整个测量范围内的高精度和高可靠性。

WESTINGHOUSE 5X00622G01 提供了多达16个独立的RTD输入通道，这意味着它能够在有限的物理空间内，同时监测多个测点的温度。每个通道通常都具备电气隔离，这不仅增强了模块的抗干扰能力，也提升了系统的整体安全性。它的宽输入范围（例如 -200°C 至 800°C）使其能够适应各种严苛的工业应用环境。通过 5X00622G01 采集到的精准温度数据，Ovation控制器能够执行复杂的温度控制策略、实现报警管理，并最终优化生产流程，保障设备和人员安全。

WESTINGHOUSE 5X00622G01 技术规格

产品型号 | 5X00622G01

制造商   | WESTINGHOUSE (现为EMERSON旗下Ovation™产品线)

产品类型 | RTD输入模块 (Resistance Temperature Detector Input Module)

通道数量 | 16通道 输入信号类型 | 支持多种RTD类型，例如：
– Pt100 (100 Ohm Platinum RTD)
– Pt1000 (1000 Ohm Platinum RTD)
– J-type RTD (Specific types as supported by Ovation system)
– 2线、3线或4线制RTD连接

精度   | 通常为 ±0.1°C 或更高 (高精度)

分辨率 | 12位 ADC 或更高 (高分辨率) 测量范围 | 宽范围，例如 -200°C 至 800°C (-400°F 至 1472°F)

补偿功能 | 内置冷端补偿 (Cold Junction Compensation)

处理功能 | 自动线性化处理 (Linearization)

隔离类型 | 各通道独立隔离，增强抗干扰能力和安全性

供电电压 | 24 VDC (典型值，具体取决于系统供电)

报警功能 | 通常具备高/低温度报警设置能力

工作温度 | 0°C 到 60°C (32°F 到 140°F)

存储温度 | -40°C 到 85°C (-40°F 到 185°F)

相对湿度 | 0% 到 95% (非冷凝)

安装方式 | 插拔式，通常安装在Ovation™I/O机架的指定槽位上

主要特点和优势

WESTINGHOUSE 5X00622G01 作为艾默生Ovation™ DCS系统中的16通道RTD输入模块，其核心特点和优势使其在工业温度测量领域脱颖而出。

首先，它提供了高精度和多功能RTD支持 (High Precision & Versatile RTD Support)。该模块不仅拥有16个独立的RTD输入通道，能够同时监测多个测点的温度，更重要的是，它支持多种RTD类型（如Pt100、Pt1000和J型RTD），并且能够适应2线、3线或4线制RTD连接方式。其**±0.1°C的高精度**，以及内置的冷端补偿和线性化功能，确保了在整个测量范围内的温度读数都极其准确可靠，这对于需要精密温度控制的工业过程来说至关重要。

其次，5X00622G01 具备卓越的信号完整性和抗干扰能力 (Superior Signal Integrity & Noise Immunity)。工业现场环境复杂，存在各种电磁干扰源。每个RTD通道的独立隔离设计有效地抑制了共模和差模噪声，确保了从RTD传感器到DCS控制器的数据传输是“干净”且无损的。这种强大的抗干扰能力保障了温度数据的准确性，从而提升了整个控制系统的稳定性和安全性。此外，模块通常具备报警功能，允许用户设置高低温度限值，一旦超出范围，系统会立即触发报警，提醒操作员及时干预，进一步增强了过程监控的安全性。总而言之，WESTINGHOUSE 5X00622G01 是Ovation™DCS系统实现高可靠、高精度温度控制的关键利器。

应用领域

WESTINGHOUSE 5X00622G01 作为艾默生Ovation™ DCS系统的高精度RTD输入模块，其应用领域广泛，主要集中在那些对温度测量精度和可靠性有极高要求的工业现场。

首先，在电力行业中，它扮演着至关重要的角色。在火电厂、核电站、水电站等发电设施中，5X00622G01 被广泛用于采集锅炉水墙、过热器、再热器、汽轮机轴承、发电机线圈以及冷却水等关键设备的温度。这些精确的温度数据是Ovation DCS系统实现燃烧优化、机组协调控制、安全联锁以及设备健康监测的基石，直接关系到电厂的运行效率和安全性。

其次，在石油和天然气行业，它的应用同样不可或缺。在炼油厂、天然气处理厂、输送管道和储罐区等，5X00622G01 负责采集反应釜温度、分馏塔温度梯度、储罐温度、管道输送温度等关键工艺参数。这些精确的温度数据为操作员提供了生产过程的“实时脉搏”，确保了生产工艺的稳定进行、产品质量的符合要求以及潜在风险的早期预警。

此外，大型化工企业（涉及复杂化学反应过程的精确温度控制）、制药行业（对生产过程温度有严格标准的GMP要求），以及一些冶金、食品饮料等对温度控制精度要求极高的行业，只要部署了艾默生Ovation™ DCS系统，WESTINGHOUSE 5X00622G01 都是不可或缺的RTD输入模块，它保障了控制系统能够精确地“感知”并“理解”现场的温度变化，从而实现高效、安全的自动化运行。

相关产品

与 WESTINGHOUSE 5X00622G01 RTD输入模块紧密相关的，都是艾默生Ovation™ DCS系统中的其他关键组件，它们共同构建了完整的自动化控制系统：



Ovation™控制器模块：这是DCS系统的“大脑”，负责处理 5X00622G01 采集到的温度数据并执行控制策略。例如：



WESTINGHOUSE 5X00481G01 (OCR1100 Controller Atom CPU Module)



WESTINGHOUSE 5X00241Gxx (OCR400系列控制器模块)



I/O接口模块：连接控制器和I/O模块的桥梁，例如：



WESTINGHOUSE 5X00226G02 (I/O Interface Module)



其他I/O电子模块：Ovation系统提供多种类型的I/O模块以满足不同现场需求：



模拟输入模块：例如 WESTINGHOUSE 5X00594G01 (16通道模拟输入模块)，用于电流/电压信号。



模拟输出模块：如 EMERSON 5X00105Gxx 系列，用于输出模拟控制信号到执行器。



数字输入模块：如 WESTINGHOUSE 5X00357Gxx，用于采集开关量信号。



数字输出模块：如 WESTINGHOUSE 5X00119Gxx (请注意与RTD输入电子模块型号相似，但功能不同)。



个性化模块 (PMOD)：某些RTD输入模块可能需要配合特定的个性化模块（例如，虽然 5X00622G01 自身集成了许多功能，但其他RTD模块如 5X00119G01 可能需要 5X00121G01 来定义RTD类型和量程）。



Ovation™ I/O机架 (I/O Chassis/Rack)：这些是物理安装模块的框架，所有I/O模块和接口模块都将安装在这些机架上。



Ovation™电源模块：为整个DCS系统提供稳定可靠的电源，例如 1X00416H01 (电源模块)。



这些模块协同工作，确保了Ovation™DCS系统能够对复杂工业过程进行全面的监测、控制和优化。

安装与维护

安装前准备

在您开始安装 WESTINGHOUSE 5X00622G01 RTD输入模块之前，请务必遵循以下关键步骤，以确保人身安全和设备的正常运行：



安全第一：断电：在进行任何模块插拔或接线操作前，务必彻底切断Ovation™DCS系统机架和所有相关I/O设备的电源。严格执行锁闭挂牌 (Lockout/Tagout) 程序，防止意外通电。



型号与兼容性核对：仔细核对您手中的 5X00622G01 模块型号是否与您的Ovation™DCS系统版本、机架类型以及现场RTD传感器的类型和连接方式兼容。查阅官方文档，确保所有组件的匹配性。



环境条件确认：检查模块的安装环境是否符合其操作规范，包括温度（0°C 到 60°C）、湿度（0-95% 非冷凝），并确保无腐蚀性气体和过度的振动。



静电防护：电子模块对静电非常敏感。在处理模块时，请务必佩戴防静电手环，并站在防静电垫上。避免直接触摸模块上的电路板和连接器引脚。



插槽定位与正确接线：根据Ovation™DCS的系统图纸和I/O分配表，将 5X00622G01 插入指定的I/O机架槽位。务必严格遵循RTD信号的接线规范（如2线、3线或4线制RTD的接线要求，屏蔽线接地等），确保接线牢固、无短路。RTD接线对测温精度影响很大，确保接线正确、端子压紧。



维护建议

WESTINGHOUSE 5X00622G01 作为DCS系统获取现场温度数据的前端，其维护主要围绕信号的准确性和模块的健康状况：



定期目视检查：定期检查模块的物理状况，确保其稳固安装在机架中，没有松动、变形或过热迹象。观察模块上的LED指示灯，它们是模块工作状态（如电源、运行、故障）的直接反馈。



清洁：保持模块和机架内部的清洁，避免灰尘、油污或其他污染物堆积，这些可能影响散热或导致连接不良。



RTD回路检查：如果某个通道的读数异常或不准确，首先检查现场RTD传感器及其信号回路（包括接线、端子连接）是否有问题。可以使用精密电阻表或RTD模拟器来测试RTD传感器本身的功能。



系统诊断监控：充分利用Ovation™DCS操作员站和工程师站提供的在线诊断工具。这些工具可以显示模块的实时状态、通道值、诊断报警信息，帮助工程师快速定位问题。



环境控制：确保控制器机柜的散热系统（如风扇、空调）正常运行，维持模块在适宜的工作温度范围内。



专业操作：任何涉及 5X00622G01 模块的更换、复杂的故障诊断或系统配置调整，都应由经过艾默生Ovation™DCS专业培训并具备相关资质的工程师进行。
