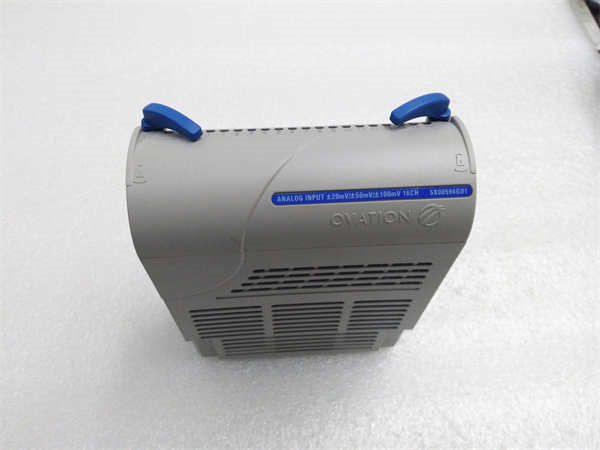

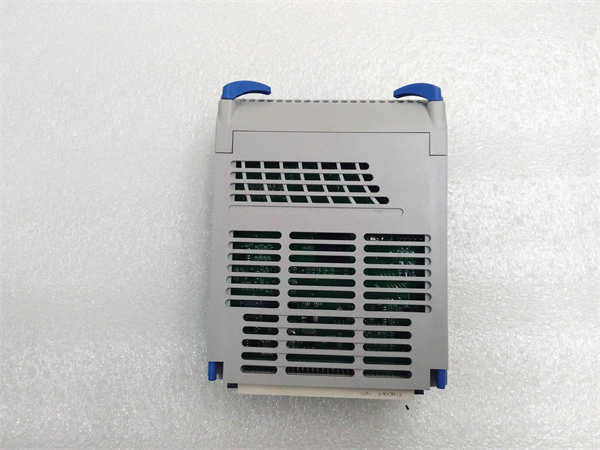

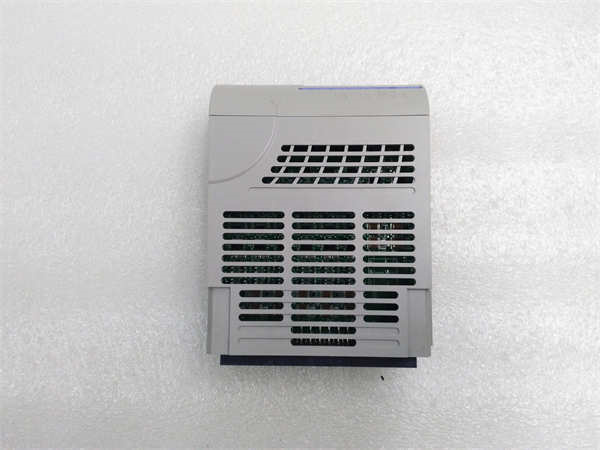

WESTINGHOUSE 5X00594G01 模拟输入模块 – Ovation DCS专用，16通道高精度数据采集！

描述

WESTINGHOUSE 5X00594G01：这块模块是艾默生Ovation™分布式控制系统 (DCS) 中的16通道模拟输入模块！它专为高精度采集各种现场模拟信号（如4-20mA电流信号、0-10V电压信号等）而设计。作为DCS系统获取过程变量（如压力、流量、液位等）的关键“传感器接口”，它能将这些连续变化的物理量转换为DCS控制器可识别的数字信号，确保系统对生产过程的实时监控和精确控制。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

WESTINGHOUSE 5X00594G01 产品概述

在现代工业自动化中，对现场各种物理量（如温度、压力、流量、液位、速度等）的精确测量和实时监控是实现高效、安全生产的基石。这些物理量通常以连续变化的模拟信号形式存在。WESTINGHOUSE 5X00594G01 正是艾默生Ovation™分布式控制系统 (DCS) 中专门用于处理这类信号的核心组件——16通道模拟输入模块。

这款模块的主要功能是将来自现场变送器或传感器（例如，一个将压力转换为4-20mA电流信号的变送器）的模拟信号，经过隔离、滤波和高精度模拟-数字转换（ADC）后，转换为Ovation控制器能够理解和处理的数字数据。它支持多种常见的工业模拟信号类型，如4-20mA电流信号和0-10V电压信号，这使得它能够广泛兼容各类现场仪表。

WESTINGHOUSE 5X00594G01 的高通道密度（16通道）使得在有限的空间内可以集成更多的输入点，提高了I/O的利用率。其设计注重信号的高精度、高分辨率和强抗干扰能力，确保在复杂的工业电磁环境下，采集到的数据依然真实可靠。这些经过精确数字化的模拟量数据随后被送往Ovation控制器进行运算、分析和控制决策，最终实现对整个工业过程的精准管理和优化。简而言之，5X00594G01 是Ovation系统获取现场“实时脉搏”的关键“感知器”，对于构建高效、可靠的DCS系统至关重要。

WESTINGHOUSE 5X00594G01 技术规格

产品型号 | 5X00594G01

制造商   | WESTINGHOUSE (现为EMERSON旗下Ovation™产品线)

产品类型 | 模拟输入模块 (Analog Input Module)

通道数量 | 16通道 输入信号类型 | 支持多种模拟信号类型，例如：
– 电流输入：4-20mA (最常见)
– 电压输入：0-10VDC (或类似范围)

精度   | 通常为满量程的 ±0.1% 或更高

分辨率 | 高分辨率 (具体位数通常未明确，但满足工业高精度要求)

隔离类型 | 通常具备通道间隔离和通道与逻辑板隔离，以增强抗干扰能力和安全性

响应时间 | 快速响应，确保实时数据采集

工作温度 | 0°C 到 60°C (32°F 到 140°F)

存储温度 | -40°C 到 85°C (-40°F 到 185°F)

相对湿度 | 0% 到 95% (非冷凝)

防护等级 | 满足工业环境要求 (通常为IP20)

安装方式 | 插拔式，通常安装在Ovation™I/O机架的指定槽位上

主要特点和优势

WESTINGHOUSE 5X00594G01 这块模拟输入模块，在艾默生Ovation™ DCS系统里可是个“数据捕手”！它最核心的优势就是它的高精度和多通道模拟信号采集能力 (High-Precision, Multi-Channel Analog Signal Acquisition)。拥有16个独立的输入通道，并支持4-20mA、0-10V等多种工业标准信号，这意味着它能同时、精确地从现场的多个传感器（如压力变送器、流量计、液位计等）获取数据。它的高分辨率和高精度确保了DCS系统能够“看清”过程变量的每一个细微变化，从而做出最精准的控制决策。

其次，5X00594G01 具备卓越的抗干扰能力和信号完整性 (Robust Noise Immunity and Signal Integrity)。在复杂的工业现场，电磁噪音、电源波动是家常便饭，如果输入模块自身不具备强大的抗干扰能力，采集到的数据就容易失真。这款模块通常采用隔离设计，能够有效抑制共模和差模干扰，保证传输到Ovation控制器的数据是“干净”可靠的。这对于过程控制的稳定性和安全性至关重要。此外，它还具有快速响应时间 (Fast Response Time)，能够迅速捕捉输入信号的变化，确保DCS系统能够实时地反映并控制生产过程。作为Ovation系统的一部分，它还拥有良好的兼容性和易于集成性 (Seamless Compatibility and Easy Integration)，能够与Ovation控制器及其他I/O模块无缝协作，简化了系统设计、安装和维护，从而提升了整个DCS系统的运行效率和可靠性。

The WESTINGHOUSE 5X00594G01 analog input module is a vital data acquisition component within the Emerson Ovation™ DCS. Its primary advantage lies in its high-precision, multi-channel analog signal acquisition capability. With 16 independent input channels supporting standard industrial signals like 4-20mA and 0-10V, it can simultaneously and accurately gather data from numerous field sensors. Its high resolution and precision allow the DCS to detect even subtle changes in process variables, enabling highly accurate control decisions—a critical factor for industries where precise measurement directly impacts operational efficiency and safety.

Furthermore, the 5X00594G01 demonstrates exceptional robust noise immunity and signal integrity. In challenging industrial environments prone to electromagnetic interference and power fluctuations, the module’s isolated design effectively suppresses common-mode and normal-mode noise. This ensures that the data transmitted to the Ovation controller is clean and reliable, which is paramount for stable and safe process control. Additionally, its fast response time allows for prompt capture of input signal changes, enabling the DCS to react in real-time to maintain and optimize production. As an integral part of the Ovation system, it offers seamless compatibility and easy integration with Ovation controllers and other I/O modules, simplifying system design, installation, and maintenance, ultimately enhancing the overall operational efficiency and reliability of the DCS.

应用领域

WESTINGHOUSE 5X00594G01 作为艾默生Ovation™ DCS系统的高精度模拟输入模块，其应用领域广泛，主要集中在那些需要精确、实时采集各种模拟量过程变量的工业现场。

首先，在电力行业中，它扮演着至关重要的角色。在火电厂、核电站、水电站等，5X00594G01 被用于采集锅炉压力、蒸汽流量、汽轮机转速、发电机电流电压、冷却水温度等海量模拟信号。这些数据是Ovation DCS系统实现机组协调控制、负荷管理和安全保护的基石。

其次，在石油和天然气行业，它的应用同样广泛。在炼油厂、天然气处理厂、管道输送站等，5X00594G01 负责采集反应釜压力、塔器液位、管道流量、储罐温度等关键过程变量。这些模拟量数据为操作员提供了生产过程的“实时快照”，确保了生产工艺的稳定运行和能源效率的优化。

此外，大型化工企业（如化工反应过程的温度、压力、流量监测与控制）、水/污水处理厂（对水池液位、泵站流量、水质参数的精确监测），以及冶金、采矿等对过程变量精确度有严格要求的行业，只要部署了艾默生Ovation™ DCS系统，WESTINGHOUSE 5X00594G01 都是不可或缺的模拟输入模块，它保障了控制系统能够“耳聪目明”，精准地感知现场动态，从而实现高效、安全的自动化运行。



相关产品

与 WESTINGHOUSE 5X00594G01 模拟输入模块紧密相关的，都是艾默生Ovation™ DCS系统中的其他关键组件，它们共同构建了完整的自动化控制系统：



Ovation™控制器模块：这是DCS系统的“大脑”，负责处理 5X00594G01 采集到的数据并执行控制策略。例如：



WESTINGHOUSE 5X00481G01 (OCR1100 Controller Atom CPU Module)



WESTINGHOUSE 5X00241Gxx (OCR400系列控制器模块)



I/O接口模块：连接控制器和I/O模块的桥梁，例如：



WESTINGHOUSE 5X00226G02 (I/O Interface Module)



其他I/O电子模块：Ovation系统提供多种类型的I/O模块以满足不同现场需求：



RTD输入模块：例如 WESTINGHOUSE 5X00119G01 (8通道RTD输入模块)，用于电阻温度计信号。



模拟输出模块：如 EMERSON 5X00105Gxx 系列，用于输出模拟控制信号到执行器。



数字输入模块：如 WESTINGHOUSE 5X00357Gxx，用于采集开关量信号。



数字输出模块：如 WESTINGHOUSE 5X00119Gxx (请注意与RTD输入电子模块型号相似，但功能不同)。



个性化模块 (PMOD)：某些I/O电子模块（如RTD输入模块）可能需要配合特定的个性化模块（如 WESTINGHOUSE 5X00121G01）来定义信号类型和量程。



Ovation™ I/O机架 (I/O Chassis/Rack)：这些是物理安装模块的框架，所有I/O模块和接口模块都将安装在这些机架上。



Ovation™电源模块：为整个DCS系统提供稳定的电源，例如 1X00416H01 (电源模块)。



这些模块协同工作，使得Ovation™DCS系统能够对复杂工业过程进行全面的监测、控制和优化。

安装与维护

安装前准备

在您开始安装 WESTINGHOUSE 5X00594G01 模拟输入模块之前，请务必遵循以下关键步骤，以确保人身安全和设备的正常运行：



首要任务：断电：在进行任何模块插拔或接线操作前，务必彻底切断Ovation™DCS系统机架和所有相关I/O设备的电源。严格执行锁闭挂牌 (Lockout/Tagout) 程序，防止意外通电。



型号与兼容性核对：仔细核对您手中的 5X00594G01 模块型号是否与您的Ovation™DCS系统版本、机架类型以及现场I/O规范兼容。查阅官方文档，确保所有组件的匹配性。



环境条件确认：检查模块的安装环境是否符合其操作规范，包括温度（0°C 到 60°C）、湿度（0-95% 非冷凝），并确保无腐蚀性气体和过度的振动。



静电防护：电子模块对静电敏感。在处理模块时，请务必佩戴防静电手环，并站在防静电垫上。避免直接触摸模块上的电路板和连接器引脚。



插槽定位与正确接线：根据Ovation™DCS的系统图纸和I/O分配表，将 5X00594G01 插入指定的I/O机架槽位。务必严格遵循模拟输入信号的接线规范（如4-20mA信号的正负极性、屏蔽线接地等），确保接线牢固、无短路。



维护建议

WESTINGHOUSE 5X00594G01 作为DCS系统获取现场数据的前端，其维护主要围绕信号的准确性和模块的健康状况：



定期目视检查：定期检查模块的物理状况，确保其稳固安装在机架中，没有松动、变形或过热迹象。观察模块上的LED指示灯，它们是模块工作状态（如电源、运行、故障）的直接反馈。



清洁：保持模块和机架内部的清洁，避免灰尘、油污或其他污染物堆积，这些可能影响散热或导致连接不良。



信号回路检查：如果某个通道的读数异常，首先检查现场传感器/变送器及其信号回路（包括接线、端子连接）是否有问题。可以使用专业仪表测量回路电流或电压，排除现场因素。



系统诊断监控：充分利用Ovation™DCS操作员站和工程师站提供的在线诊断工具。这些工具可以显示模块的实时状态、通道值、诊断报警信息，帮助工程师快速定位问题。



环境控制：确保控制器机柜的散热系统（如风扇、空调）正常运行，维持模块在适宜的工作温度范围内。



专业操作：任何涉及 5X00594G01 模块的更换、复杂的故障诊断或系统配置调整，都应由经过艾默生Ovation™DCS专业培训并具备相关资质的工程师进行。
