WESTINGHOUSE 5X00500G01 模拟量输出模块 – WDPF系统执行核心，精确控制

描述

5X00500G01 产品概述

兄弟，跟你直说了，这块 WESTINGHOUSE 5X00500G01 模块在整个DCS系统中，扮演的角色是**“执行官”，也是“控制精度”的最后一道防线**。控制系统再聪明，最终也得通过模拟量输出信号去推动调节阀、变频器或执行器动作。如果这块 5X00500G01 模块的输出有偏差、有漂移，那么前面所有的控制努力都会付之东流，最终结果就是流程波动，产品质量不稳定。

这块 WESTINGHOUSE 5X00500G01 模块是WDPF/OVATION系统专用的AO卡件，它负责接收来自控制处理器（如 5X00389G01）的数字指令，并通过其内部的高速、高精度数模转换器（D/A Converter），将指令转化为标准的 $4-20mA$ 电流或电压信号。它被设计成具备极低温度漂移率和极高线性度，这是流程控制领域对AO卡件的最高要求。在电力、化工行业，调节阀门的开度需要精确到小数点后一位，正是这块 5X00500G01 模块，保障了这种微米级的控制精度得以在现场实现。因此，一块经过验证、性能完好的 5X00500G01 备件，对于维持整个工厂的稳定运行，简直是无价之宝。

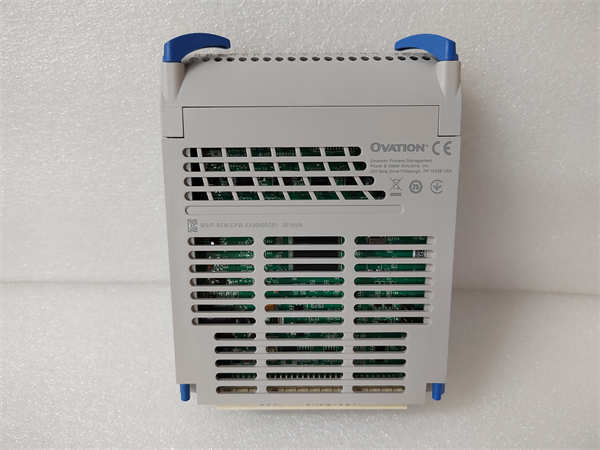

WESTINGHOUSE 5X00500G01

主要特点和优势

WESTINGHOUSE 5X00500G01 作为控制执行层面的核心部件，它的硬实力体现在以下几个方面，绝对都是实打实的优点：

卓越的输出精度和稳定性：5X00500G01 模块的核心优势在于其高精度和长期稳定性。它能提供小于 $\pm 0.1\%$ 满量程的输出误差，并且在宽温范围内，其输出信号的温度漂移（Temperature Drift）极小。这对于需要长期、精确调节（如给水调节、温度PID控制）的控制回路来说，是确保控制品质的关键。这种低漂移特性，大大减少了现场操作员对控制回路进行手动修正的频率。

强大的负载驱动能力：作为AO模块，它必须能够驱动现场的各种执行机构。5X00500G01 具备良好的电流驱动能力（Current Driving Capability），能够稳定驱动最大 600 欧姆的负载电阻。这确保了在长距离布线和多设备串联的情况下，最终输出到执行机构的电流信号依然准确，不会因回路电阻过大而产生信号衰减。

全面输出诊断和保护：安全第一！WESTINGHOUSE 5X00500G01 模块内置了输出回路检测功能，能够实时监测输出信号回路的开路（Open Circuit）、**短路（Short Circuit）或超载（Overload）**情况。一旦检测到故障，它可以立即向控制器报告，并在安全模式下锁定输出值或转移到预设的安全值（Safe State），避免错误的控制信号发送给执行机构，造成设备或流程的连锁故障。

高抗干扰隔离设计：与同系列I/O模块一样，5X00500G01 采用了工业级隔离设计，具备高达 $1500V_{RMS}$ 的电气隔离度。这有效地隔离了现场强电回路对控制信号的电磁干扰（Electromagnetic Interference, EMI），保障了控制量的输出质量，避免了现场噪声导致输出信号抖动，影响阀门的平稳调节。

English Summary of Key Features and Advantages:

The WESTINGHOUSE 5X00500G01 module is the critical Analog Output (AO) component in the WDPF/OVATION DCS, translating digital control commands into precise analog signals for field actuators. Its paramount feature is its Exceptional Output Accuracy, typically achieving $\pm 0.1\%$ full-scale accuracy with remarkably low Temperature Drift. This fidelity is essential for maintaining tight and stable control loops in critical processes.

The 5X00500G01 boasts Robust Load Driving Capacity, capable of stably powering high-impedance loads (e.g., $600\Omega$), ensuring signal integrity even over long cable runs in complex plant environments. Crucially, it incorporates advanced Output Loop Diagnostics, including detection for open or short circuits, which enables the module to initiate safety protocols (fail-safe operation) and prevent incorrect control actions. Furthermore, it benefits from the high Industrial Isolation common to the series, shielding the precise output signal from significant electromagnetic interference (EMI), thus guaranteeing stable and reliable control execution. Utilizing the WESTINGHOUSE 5X00500G01 ensures that control actions are performed with maximum precision and system safety.

应用领域

WESTINGHOUSE 5X00500G01 模块的应用直接关系到流程工业中的动态调节和精确控制，它是各种调节阀和执行器的“发号施令者”。

锅炉和汽轮机调节：在电厂的核心控制中，5X00500G01 模块被大量用于输出给给水调节阀、主汽压力调节阀和旁路阀的开度指令。这些回路是电厂负荷调节和安全保护的生命线。它的高精度输出，确保了锅炉的水位和汽压能够精确跟随负荷变化。

化工反应和配比控制：在石油化工、精细化工中，精确控制进料流量、反应温度和压力至关重要。WESTINGHOUSE 5X00500G01 模块用于驱动质量流量控制器（MFC）和高精度调节阀，实现物料的精确配比和反应条件的严格控制，直接影响产品收率和质量。

流体输送和泵站管理：在大型输油、输气管道泵站，5X00500G01 用于输出信号给变频器（VFD），精确调节泵的转速，以控制流量和管线压力。其快速响应能力确保了在系统压力波动时，泵速调节能及时跟上，维持管线的稳定运行。

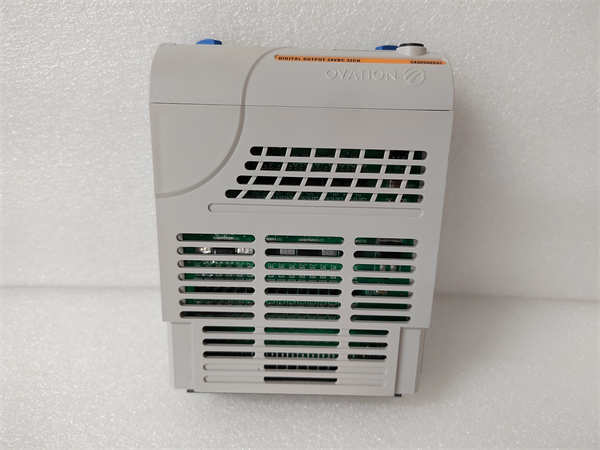

WESTINGHOUSE 5X00500G01

相关产品

与 5X00500G01 模块协同工作、形成完整控制回路的关键相关型号包括：

5X00499G01：模拟量输入（AI）模块，与 5X00500G01 构成典型的PID控制回路，499 采集信号，500 输出控制量。

5X00497G01：数字量I/O模块，常与 5X00500G01 安装在同一I/O站，用于输出开关量信号，如泵的启停指令。

5X00389G01：WDPF/OVATION系列主控制器，是 5X00500G01 的指令来源，两者通过高速总线连接。

5X00494G01：可能为另一型号的模拟量输出模块，与 5X00500G01 存在功能上的互补或版本替代关系。

5X00039G01：I/O机笼电源模块，为 5X00500G01 提供净化后的低压直流电源。

5X00507G01：可能是连接 5X00500G01 的专用输出终端连接板（Termination Assembly），提供现场接线端子。

安装与维护

安装前准备:在安装 WESTINGHOUSE 5X00500G01 模块前，必须确保所有现场回路已断电，并严格遵守ESD保护措施。由于是AO模块，安装前需核实模块的输出模式（$4-20mA$ 或 $0-10V$）是否与现场执行机构的要求相符。检查 5X00500G01 所连接的终端板（如 5X00507G01）上的保险丝和回路完整性。插入模块时，应垂直且稳固，确保插针完全接触。对于冗余系统，需核对 5X00500G01 的组态和地址设置，确保主备切换功能正常。

维护建议:对于 5X00500G01 的维护，重点是防止输出漂移和保证回路负载稳定。定期使用高精度仪表校准输出电流/电压信号，确保其在整个量程范围内的精度和线性度。同时，应监测 WESTINGHOUSE 5X00500G01 的诊断状态，特别是回路故障和短路保护指示。避免在系统带电时插拔现场信号线，这容易造成模块的D/A元件损坏。
