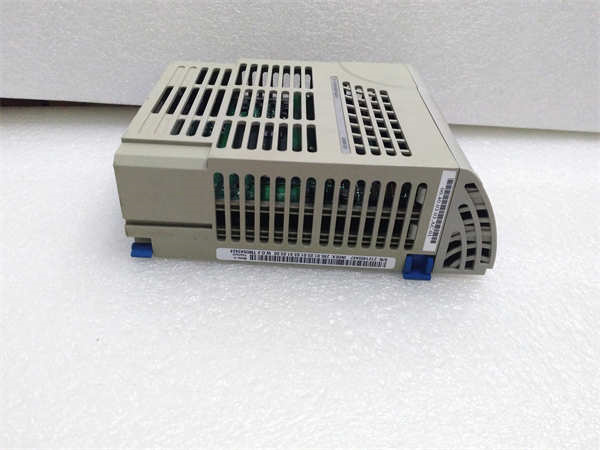

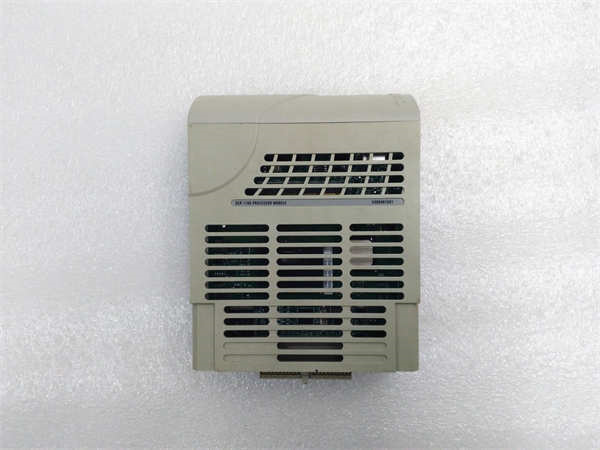

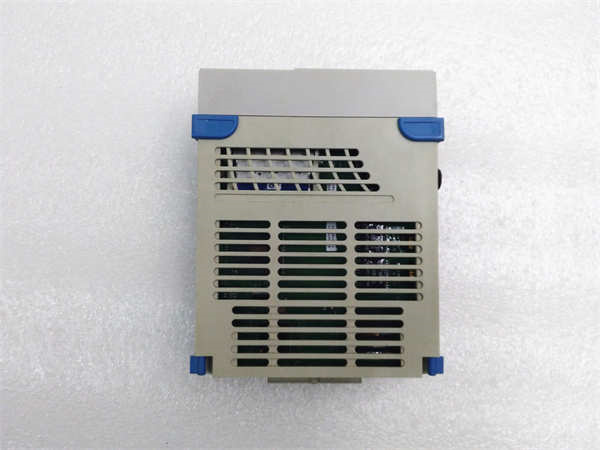

WESTINGHOUSE 5X00481G01 Ovation OCR1100控制器 – Atom CPU核心，DCS系统大脑！

描述

WESTINGHOUSE 5X00481G01：这块模块可是艾默生Ovation™分布式控制系统 (DCS) 的“大脑”！它就是Ovation™ OCR1100 控制器 Atom CPU 模块，搭载了强大的Intel® Atom™ E6400处理器，负责执行所有控制算法、数据处理、系统管理和通信任务。它是整个DCS系统实现实时、精确控制的核心所在。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

WESTINGHOUSE 5X00481G01 产品概述

在当今高度自动化、对控制精度和系统可靠性有着极致要求的工业生产环境中，分布式控制系统 (DCS) 扮演着举足轻重的作用。而作为DCS的心脏，控制器模块的性能和稳定性直接决定了整个自动化系统的效率和安全性。WESTINGHOUSE 5X00481G01 正是艾默生Ovation™ DCS系统中的核心角色——OCR1100 控制器 Atom CPU 模块。

它不再仅仅是一个简单的I/O接口，而是Ovation系统的“大脑”。 5X00481G01 集成了高性能的Intel® Atom™ E6400处理器，以及必要的内存和存储，使其能够独立或协同其他控制器执行复杂的控制算法、实时数据处理、逻辑运算、报警管理以及与其他系统和操作员站的通信。它负责接收来自现场I/O模块的原始数据，进行处理后生成控制指令，并通过相应的I/O模块下达给现场执行器。

通过 5X00481G01 这样的强大控制器，Ovation系统能够实现对大规模、复杂工业过程的精确、实时、冗余控制。无论是电力行业的发电机组协调控制，还是石油化工的连续反应过程优化，5X00481G01 都确保了指令的快速响应和数据的可靠传输。它的模块化设计也方便了安装和维护，并且支持系统扩展，以适应不断变化的生产需求。可以说，没有 5X00481G01 这样强大的CPU模块，Ovation DCS就无法发挥其卓越的控制能力。

WESTINGHOUSE 5X00481G01 技术规格

产品型号 | 5X00481G01

制造商   | WESTINGHOUSE (现为EMERSON旗下Ovation™产品线)

产品类型 | OCR1100 控制器 Atom CPU 模块 (Controller Atom CPU Module)

处理器   | Intel® Atom™ E6400

处理器时钟速度 | 1.2 GHz 内存   | 1 GB DDR2 SDRAM 存储   | 4 GB 固态硬盘 (Solid-State Drive, SSD)

操作系统 | Windows Embedded Standard 7 (通常内置于模块中)

I/O接口 | 2个以太网端口 (Ethernet Ports)
2个USB端口 (USB Ports)

1个RS-232串行端口 (RS-232 Port)

主要功能 | 执行控制算法、数据处理、系统管理、通信协调、

人机交互等 冗余支持 | 支持控制器冗余配置，提升系统可用性

工作温度 | -40°C 到 70°C (-40°F 到 158°F)

存储温度 | -55°C 到 85°C (-67°F 到 185°F)

相对湿度 | 0% 到 95% (非冷凝) 抗振动



主要特点和优势

WESTINGHOUSE 5X00481G01 作为Ovation™DCS系统的“中枢神经”，它的特点和优势那可不是盖的！首先，它最显著的特点就是其强大的处理能力和实时性能 (Powerful Processing and Real-time Performance)。搭载了Intel® Atom™ E6400处理器，并配备了充足的内存和固态硬盘，它能够以1.2 GHz的时钟速度快速执行复杂的控制算法和大量的数据处理任务。这意味着系统能够对现场变化做出迅速响应，确保生产过程的高精度和高效率，对于电力、石化等对时间敏感的工业流程来说，这简直是命根子！

其次，WESTINGHOUSE 5X00481G01 具备卓越的系统可靠性和冗余支持 (System Reliability and Redundancy Support)。在关键工业应用中，任何控制器故障都可能导致灾难性后果。因此， 5X00481G01 支持冗余配置，即两块或多块控制器模块并行工作，一旦主模块出现问题，备用模块能够无缝切换接管控制，极大地提高了系统的可用性 (Availability) 和容错能力 (Fault Tolerance)，保障生产的不间断运行。

此外，该模块还拥有良好的通信能力和可扩展性 (Robust Communication and Scalability)。它集成了多个以太网端口、USB端口和串行端口，方便与其他Ovation模块、操作员站以及第三方设备进行高效数据交换。这种开放的通信架构和模块化设计，使得Ovation系统能够灵活地适应不断变化的工业需求，无论是新增I/O点还是集成新的功能，都能够轻松实现，从而保护了用户的长期投资。总而言之，WESTINGHOUSE 5X00481G01 不仅仅是一个CPU模块，它更是Ovation™DCS系统实现高可靠、高性能、高灵活度控制的基石。

The WESTINGHOUSE 5X00481G01 serves as the central nervous system of the Ovation™ DCS, delivering key features and advantages. Foremost among these is its powerful processing and real-time performance. Equipped with an Intel® Atom™ E6400 processor, ample memory, and solid-state storage, it operates at 1.2 GHz, capable of rapidly executing complex control algorithms and extensive data processing. This enables swift response times to field changes, ensuring high precision and efficiency in production processes—a critical aspect for time-sensitive industrial operations like those in power generation and petrochemicals.

Secondly, the WESTINGHOUSE 5X00481G01 offers exceptional system reliability and redundancy support. In critical industrial applications, controller failures can have severe consequences. Thus, the 5X00481G01 supports redundant configurations, where multiple modules operate in parallel. Should a primary module fail, a standby module seamlessly takes over, dramatically enhancing system availability and fault tolerance, thereby guaranteeing uninterrupted operation.

Moreover, this module boasts robust communication capabilities and scalability. With integrated Ethernet, USB, and serial ports, it facilitates efficient data exchange with other Ovation modules, operator workstations, and third-party devices. This open communication architecture and modular design allow the Ovation system to flexibly adapt to evolving industrial demands, easily accommodating new I/O points or integrating new functionalities, which protects long-term user investments. In essence, the WESTINGHOUSE 5X00481G01 is not merely a CPU module; it is the fundamental building block for achieving highly reliable, high-performance, and flexible control within the Ovation™ DCS.

应用领域

WESTINGHOUSE 5X00481G01 作为艾默生Ovation™ DCS系统的核心CPU控制器，它的应用领域就是Ovation DCS所能覆盖的所有“重量级”工业场景，特别是那些对自动化程度、控制精度和系统可靠性有极高要求的领域。

首先，电力行业是其最重要的应用领域。在大型火电厂、核电站、水电站以及可再生能源电厂中，Ovation DCS负责从燃料处理、锅炉燃烧控制、汽轮机发电机组的运行与保护，到辅助系统的管理、电网并网与负荷调度等全流程的自动化。5X00481G01 作为主控制器，确保了这些复杂过程的实时监测、精确控制和安全联锁，是保障电厂高效稳定运行的“心脏”。

其次，在石油和天然气行业，WESTINGHOUSE 5X00481G01 也扮演着举足轻重的角色。从上游的油气开采平台、长输管道的压力流量监测，到中游的天然气处理厂，再到下游的炼油和石化联合装置，Ovation DCS通过这种高性能控制器，实现了对复杂工艺流程的集中监控、优化控制和安全管理，确保生产效率和操作安全。

此外，大型化工企业（涉及精细化工、基础化工的反应过程控制、批量生产管理）、水/污水处理厂（对水质、流量、泵站、阀门等设备的自动化调度和优化），以及一些冶金、矿业等对连续性和可靠性要求极高的工业现场，只要部署了艾默生Ovation™ DCS系统，WESTINGHOUSE 5X00481G01 都是核心控制器，它为这些关键工业流程提供了强大、可靠的自动化大脑。

相关产品

与 WESTINGHOUSE 5X00481G01 OCR1100 控制器 Atom CPU 模块紧密相关的，都是艾默生Ovation™ DCS系统中的核心组件，它们共同构建了完整的自动化控制解决方案：



Ovation™控制器系列：



5X00481Gxx (其他G版本)：可能存在更新或不同配置的OCR1100系列CPU模块。



5X00241Gxx (OCR400系列)：较早或不同代的Ovation控制器模块，功能和性能可能有所差异。



I/O接口模块：



WESTINGHOUSE 5X00226G02 (I/O Interface Module)：这是 5X00481G01 与现场I/O模块通信的关键接口。



各类I/O电子模块：



模拟输入模块：例如 EMERSON 5X00070G04 (通用模拟输入), WESTINGHOUSE 5X00119G01 (RTD输入) 等。



模拟输出模块：如 EMERSON 5X00105Gxx 系列。



数字输入模块：如 WESTINGHOUSE 5X00357Gxx。



数字输出模块：如 WESTINGHOUSE 5X00119Gxx (请注意与RTD输入电子模块型号相似)。



个性化模块 (PMOD)：某些I/O电子模块（如 5X00119G01）需要配合特定的个性化模块（如 WESTINGHOUSE 5X00121G01）来定义信号类型和量程。



Ovation™ I/O机架 (I/O Chassis/Rack)：用于物理安装和连接控制器及I/O模块的基础架构。



Ovation™电源模块：为整个DCS系统提供稳定可靠的电源，如 1X00416H01 (电源模块)。



通信模块：用于控制器之间或控制器与其他系统（如OPC服务器、历史数据库）进行数据交换。



这些模块协同工作，确保了Ovation™DCS系统能够实现对复杂工业过程的全面监测、控制和优化。

安装与维护

安装前准备

在安装 WESTINGHOUSE 5X00481G01 OCR1100 控制器 Atom CPU 模块之前，务必进行细致的准备工作，这是确保系统安全、稳定运行的基础：



安全至上，断电先行：这是最关键的一步！在处理任何电子模块之前，必须彻底切断Ovation™DCS系统相关机架和所有相连设备的电源。严格执行锁闭挂牌 (Lockout/Tagout) 程序，以防意外触电或设备损坏。



型号与兼容性核查：仔细核对您手中的 5X00481G01 模块型号及其G版本是否与您现有的Ovation™系统版本、控制器冗余配置以及机架兼容。查阅官方文档，确保硬件和软件的匹配性。



环境条件确认：确保安装环境符合模块的运行规范，包括温度（-40°C 到 70°C）、湿度（0-95% 非冷凝）以及防尘、防振和防电磁干扰的要求。避免在极端环境下安装。



静电防护措施：CPU模块对静电非常敏感。在取出模块和进行安装时，务必佩戴防静电手环，并站在防静电垫上。避免直接触摸模块上的电子元件和连接器引脚。



插槽定位与方向：根据Ovation™DCS的系统架构图和硬件手册，准确识别 5X00481G01 应安装在哪个控制器机架槽位。安装时，确保模块正确对齐并平稳地插入槽位，避免使用蛮力。



维护建议

WESTINGHOUSE 5X00481G01 是Ovation™DCS的“大脑”，其稳定运行对整个系统至关重要。日常维护应侧重于预防性和系统级监控：



目视检查与清洁：定期检查模块的物理状况，确保其紧固在机架中，没有松动、变形或腐蚀迹象。保持模块表面和机架内部清洁，避免灰尘堆积影响散热，导致过热。



LED指示灯监控：密切关注模块上的LED指示灯（如电源、运行状态、通信、故障指示灯）。任何异常的灯光模式都可能是潜在问题的早期预警。查阅手册，了解不同灯光模式的含义。



系统诊断与性能监控：利用Ovation™DCS操作员站和工程师站提供的诊断工具，定期监控 5X00481G01 的CPU利用率、内存使用情况以及系统日志和报警信息。高CPU负载或频繁的系统报警可能预示着性能瓶颈或软件问题。



环境控制：确保控制器机柜内部的冷却系统（风扇、空调）正常运行，保持适宜的温度。过高或过低的温度都可能缩短模块寿命。



固件更新与系统备份：遵循艾默生官方的指导，定期评估并执行必要的控制器固件更新，以获取性能提升、功能增强和安全漏洞修复。同时，定期对DCS系统配置、控制逻辑和程序进行完整备份，以防不测。



专业维护：对于涉及 5X00481G01 的任何复杂故障诊断、更换或高级配置调整，必须由经过艾默生Ovation™DCS专业培训并具备相关资质的工程师进行。
