WESTINGHOUSE 5X00109G02 人格化模块 – HART高精度，智能仪表配置核心！

描述

WESTINGHOUSE 5X00109G02：这块人格化模块，是Ovation系统里不可或缺的“身份识别卡”！它核心功能是为模拟输入模块提供HART通信支持，输入范围：4-20mA，通道数：8通道，功能：带限流功能。专治各种信号匹配和配置问题。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业智能化的靠山，没毛病！

5X00109G02 产品概述

在工业自动化领域，Westinghouse Ovation系统是出了名的。而这块5X00109G02 模块，可能你第一眼看过去觉得它平平无奇，但它在整个Ovation系统里扮演的角色，可比你想象的要重要得多。它不是一个独立的控制模块，而是一个“人格化模块”（Personality Module），就像是给主电子模块 5X00106G01 穿上的一件“定制外衣”，赋予它特定的功能和身份。

这块WESTINGHOUSE 5X00109G02 的主要任务，就是为配套的模拟量输入模块提供硬件和通信上的支持，特别是实现了对HART（Highway Addressable Remote Transducer）协议的兼容。这就意味着，通过它，你的DCS系统不仅仅能采集到现场仪表的4-20mA模拟信号，还能通过同一条线远程读取仪表的数字信息，比如设备的健康状况、配置参数等等。所以，5X00109G02 模块的价值，就在于它让传统的模拟信号系统“活”了起来，赋予了它智能诊断和远程配置的能力。它是连接现场智能设备和DCS系统的物理桥梁，也是实现现代化工业控制的“幕后功臣”。

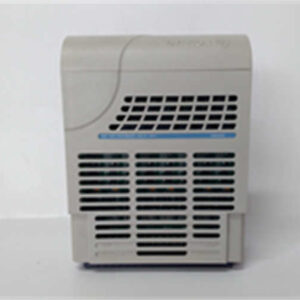

5X00109G02 WESTINGHOUSE

5X00109G02 技术规格

主要特点和优势

这块WESTINGHOUSE 5X00109G02 模块最核心的特点，就是它赋予了主模拟输入模块 5X00106G01 完整的HART通信能力。在工业现场，很多设备都支持HART协议，但如果没有这个模块，你的DCS系统就只能读取到最基本的模拟信号。有了它，就像是打通了任督二脉，你可以通过系统直接获取现场仪表的更多信息，比如设备序列号、校准日期、故障诊断信息等，大大提升了信息透明度。

另一个显著优势是它的限流保护功能。在工业现场，短路或者线路故障是常有的事。这块 5X00109G02 模块带有内置的电流限制机制，可以在发生短路时保护主电子模块不被损坏。这不只是一个简单的功能，它能帮你省下大笔的维修甚至更换模块的费用，还能减少停机时间，保障生产线的连续运行。

此外，5X00109G02 的即插即用设计也让它在维护方面非常友好。它和主模块的连接非常简单，不需要复杂的接线，可以直接安装到Ovation系统的I/O机架上。这种模块化的设计，让故障排查和更换变得非常快速。一旦模块出现问题，你只需要拔下旧的，插上新的，系统就能迅速恢复正常，这对于那些不允许长时间停机的关键工业应用来说，简直是救命稻草。总而言之，WESTINGHOUSE 5X00109G02 虽小，但作用巨大，它是实现DCS系统智能化的关键一环，也是保障系统稳定运行的守护神。

The core characteristic of the WESTINGHOUSE 5X00109G02 module is its ability to provide full HART communication capabilities to the main analog input module, the 5X00106G01. In an industrial setting, many devices support the HART protocol, but without this module, your DCS system can only read basic analog signals. With it, a major breakthrough is achieved; you can directly access more information from field instruments, such as serial numbers, calibration dates, and diagnostic data, significantly enhancing information transparency.

Another notable advantage is its current limiting protection. In industrial environments, short circuits and line faults are common. The 5X00109G02 module has a built-in current limiting mechanism that protects the main electronic module from damage during a short circuit. This is more than just a simple feature; it saves you substantial costs on repairs or replacements and reduces downtime, ensuring continuous production.

Moreover, the plug-and-play design of the 5X00109G02 makes it very user-friendly for maintenance. Its connection to the main module is straightforward, requiring no complex wiring, and it can be directly installed into the Ovation system’s I/O rack. This modular design makes troubleshooting and replacement very quick. If the module fails, you just need to unplug the old one and plug in a new one, and the system can be back up and running fast. For critical industrial applications where downtime is not an option, this is a lifesaver. In short, the WESTINGHOUSE 5X00109G02 may be small, but its role is immense. It’s a critical component for enabling DCS system intelligence and a guardian of system stability.

应用领域

WESTINGHOUSE 5X00109G02 这块模块的应用，是紧跟其配套的 5X00106G01 模块走的，凡是使用Ovation DCS系统并且需要HART通信功能的工业现场，都能看到它的身影。

在石油天然气行业，无论是陆上钻井平台还是海上生产设施，大量的压力、温度、流量变送器都支持HART协议。通过 5X00109G02，DCS系统不仅能实时监控这些关键参数，还能远程诊断仪表是否存在堵塞、漂移等问题，大大提高了巡检效率和安全性。在电力行业，尤其是在火电厂，锅炉、汽轮机等核心设备的仪表信息，需要精确且实时地反馈。WESTINGHOUSE 5X00109G02 模块确保了这些关键数据的可靠传输，同时为预防性维护提供了宝贵的诊断信息。

在化工和制药行业，过程的精准控制至关重要。使用 5X00109G02 模块，操作员可以远程校准PH计、电导率仪等设备，确保产品质量。此外，在水处理、冶金等对自动化控制要求高的行业，WESTINGHOUSE 5X00109G02 同样发挥着关键作用。它让工业控制系统从简单的“数据记录员”变成了“智能分析师”，让生产过程更加高效、安全、可控。

相关产品

WESTINGHOUSE 5X00109G02 是Ovation系统中的一个辅助模块，它通常需要和主电子模块一起使用。以下是一些与之相关的产品型号：

5X00106G01：这是 WESTINGHOUSE 5X00109G02 的主电子模块，是8通道HART模拟量输入模块，两者必须配套使用。

1C31224G01：这是一款常规的模拟量输入模块，与 5X00109G02 的功能不同，它不带HART通信功能，两者不可混用。

1C31227G01：与 1C31224G01 类似，也是一款模拟量输入模块，两者通常用于非HART通信的应用场景。

1C31192G01：这是一个数字量输入模块，用于采集开关量信号，与 5X00109G02 的功能完全不同，但都属于Ovation系统的I/O系列。

5X00121G01：这是Ovation的模拟量输出模块，用于控制现场的执行机构。

5X00109G02 WESTINGHOUSE

安装与维护

安装前准备：安装 WESTINGHOUSE 5X00109G02 模块必须在系统断电的情况下进行，这是最基本也最重要的一条安全原则。首先，确认你的主电子模块 5X00106G01 已经正确安装在Ovation机架上。然后，将 5X00109G02 模块与 5X00106G01 模块背面的连接器对齐，轻轻推入，直到两者紧密结合，确保没有松动。最后，仔细检查所有现场接线是否正确连接到 5X00109G02 的接线端子上，避免任何短路风险。

维护建议：由于 WESTINGHOUSE 5X00109G02 模块本身功能专一，日常维护主要是确保其工作环境良好。保持机柜内清洁、干燥，并且通风良好，避免灰尘和潮气影响模块性能。定期检查模块上的指示灯，如果有异常，应立即查看系统诊断信息，并结合手册进行故障排查。由于它带有限流保护，一般情况下不会因外部短路而损坏，但如果出现持续性故障，应考虑更换模块。在维护过程中，务必断电操作，除非有明确的热插拔指示。
