WESTINGHOUSE 5X00063G01 | 数字量输出模块 | Ovation DCS 可靠性验证方案

描述

关键技术规格

• 产品型号: 5X00063G01
• 制造商: Westinghouse / Emerson (Ovation DCS)
• 所属系统: Ovation Expert Control System（ECS），兼容 WDPF 架构
• 输出类型: 源型（Sourcing），N-channel MOSFET 开漏 + 上拉至 24 VDC
• 通道数量: 32 点，分4组（每组8通道）
• 额定电压: 24 VDC（允许范围：19.2–28.8 VDC）
• 最大负载电流: 0.5 A / 通道，2.0 A / 模块总计
• 响应时间: <2 ms（ON/OFF 切换）
• 隔离方式: 组内共地，组间及对背板光电隔离（≥500 V RMS）
• 安装方式: 插入 Ovation 标准 I/O 机架（如 5X00010G01 底座），支持热插拔

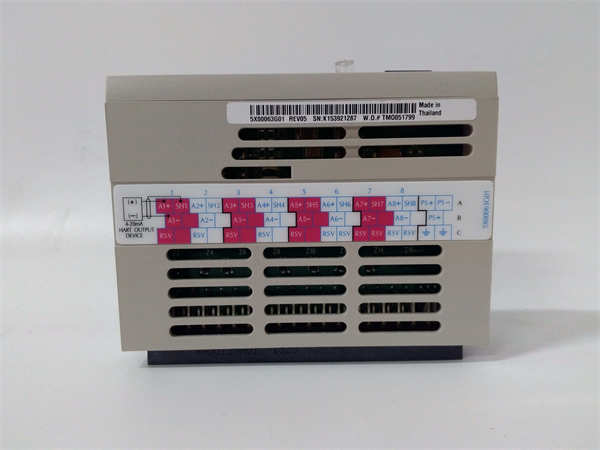

WESTINGHOUSE 5X00063G01

功能定位与应用场景分析

5X00063G01 是 Westinghouse Ovation 分布式控制系统中用于高密度、高速数字指令执行的关键输出模块。它解决的核心工程问题是：“如何在强电磁干扰环境下，以毫秒级响应精准驱动大量现场执行器，同时确保系统安全与长期可靠性”。该模块将 Ovation 控制器的逻辑指令转化为 24 VDC 源型输出信号，直接控制中间继电器线圈、小型电磁阀、固态继电器（SSR）或第三方 PLC 的数字输入点。

在电力行业，尤其是已运行二十余年的燃煤或联合循环电厂中，5X00063G01 承担着辅机启停、联锁跳闸、报警指示等关键动作的执行任务。其晶体管输出设计避免了机械继电器的磨损与噪声，特别适合高频操作场景。

典型应用场景包括：

• 场景一：用于锅炉吹灰系统，按程序时序驱动多路电磁阀，控制蒸汽/空气吹扫动作。
• 场景二：作为汽轮机润滑油系统控制单元，输出信号至油泵启停接触器线圈，保障轴系润滑安全。
• 场景三：用于 Ovation 老旧系统（WDPF 或早期 ECS）的紧急备件替换，尤其适用于原厂已停产、市场流通稀少的高风险 DO 卡需求。

质量标准与测试流程

我们深知，在关键控制系统中，一个失效的输出模块可能导致非计划停机甚至安全事故。因此，我们对每一枚 5X00063G01 实施面向 Ovation 用户的专项可靠性验证流程：

• 外观与清洁：模块经专业超声波清洗，清除积尘、盐雾残留及氧化物；检查 PCB 是否有铜箔腐蚀、电容鼓包或连接器针脚变形。
• 上机实测：安装至真实 Ovation I/O 机架（含 5X00010G01 底座与冗余电源），接入运行中的 Ovation 控制器，进行不少于 48 小时连续带电与通信压力测试。
• 功能诊断：通过自动化测试平台，对全部 32 通道分别施加 0.1 A、0.3 A、0.5 A 负载（模拟继电器/电磁阀），验证输出电压稳定性、MOSFET 驱动能力及过流保护响应；同步检查面板 LED 指示是否与控制器命令一致。
• 质保承诺：仅当模块通过全部电气性能、热稳定性及通信诊断测试后，方可出库，并附带详细测试日志与 12 个月功能性故障质保。

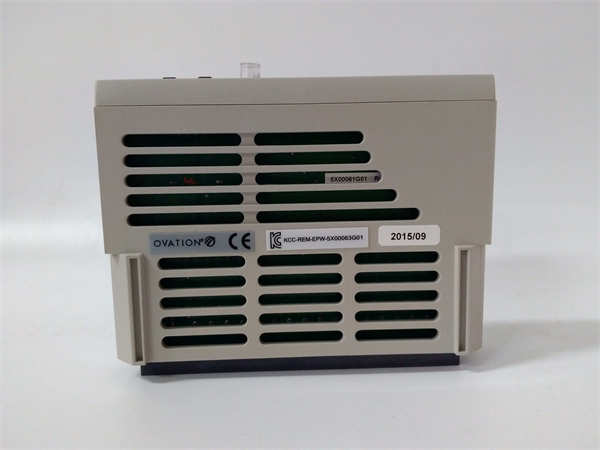

WESTINGHOUSE 5X00063G01

兼容性与升级路径

为确保 5X00063G01 在您的系统中 100% 正常工作，请务必核对以下关键信息：

• 硬件/固件：适用于 Ovation ECS v2.5 及以上版本；若用于 WDPF 系统，需确认 I/O 地址映射表与模块物理槽位匹配，避免地址冲突。
• 配套组件：必须安装在 5X00010G01 或官方兼容的 Ovation I/O 底座上；老式 WDPF 底座（如 5X00002Gxx）供电与通信协议不同，不可混用。
• 替代关系：5X00063G01 是 5X00063G00 的修订版（Rev G01），可直接替换；若输出通道需求较少，也可评估使用 16 通道版本 5X00064G01 以优化成本与空间。
