WESTINGHOUSE 1C31224G01 Ovation 模拟量输入模块 – 8通道4-20mA，高精度数据采集！

描述

WESTINGHOUSE 1C31224G01：这块模拟量输入模块，是艾默生（原西屋）Ovation™分布式控制系统 (DCS) 的“眼睛”！它提供8个独立隔离通道，专门用于高精度采集现场4-20mA模拟电流信号。14位高分辨率，精度高达±0.1%FS，更新速率250毫秒，能精确反映温度、压力、流量等关键工艺参数。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化数据采集的靠山，没毛病！

产品详细说明

1C31224G01 产品概述

在现代工业自动化系统中，要想把生产流程管理得“明明白白”，那可离不开对现场各种工艺参数的实时、精准“感知”。艾默生（原西屋）Ovation™分布式控制系统 (DCS) 在这方面可是“行家”，而今天咱要聊的这块 WESTINGHOUSE 1C31224G01 模块，就是这套系统里采集现场“情报”的“尖兵”——它是个模拟量输入电子模块 (EMOD)。

这玩意儿说白了，就是把现场传感器传过来的各种“语言”（比如代表温度、压力、流量的4-20mA标准模拟电流信号），给“翻译”成DCS系统能听懂的“数字语言”。WESTINGHOUSE 1C31224G01 通常提供8个独立的模拟量输入通道，每个通道都能连接一个现场的变送器或者传感器。它最厉害的地方在于它的“翻译”能力——14位高分辨率，这意味着它能把模拟信号“掰开了揉碎了”进行数字化，捕捉到最细微的变化；而**±0.1%的满量程精度**，更是保证了采集数据的“一丝不苟”，让DCS能拿到最真实、最可靠的现场数据。

这块 WESTINGHOUSE 1C31224G01 模块在Ovation系统里可是个“劳苦功高”的角色。它不仅负责模拟量到数字量的转换 (Analog-to-Digital Conversion)，还具备通道间电气隔离 (Channel-to-Channel Electrical Isolation) 的能力。这就像给每个输入通道都穿上了“防弹衣”，避免了现场信号之间的相互干扰，也有效阻止了地电位差或者瞬态浪涌对模块的损害，大大提高了整个系统的稳定性和抗干扰能力。有了这块 WESTINGHOUSE 1C31224G01，DCS系统就能实时“掌握”现场的各种“风吹草动”，为后续的控制决策提供最坚实的数据基础。

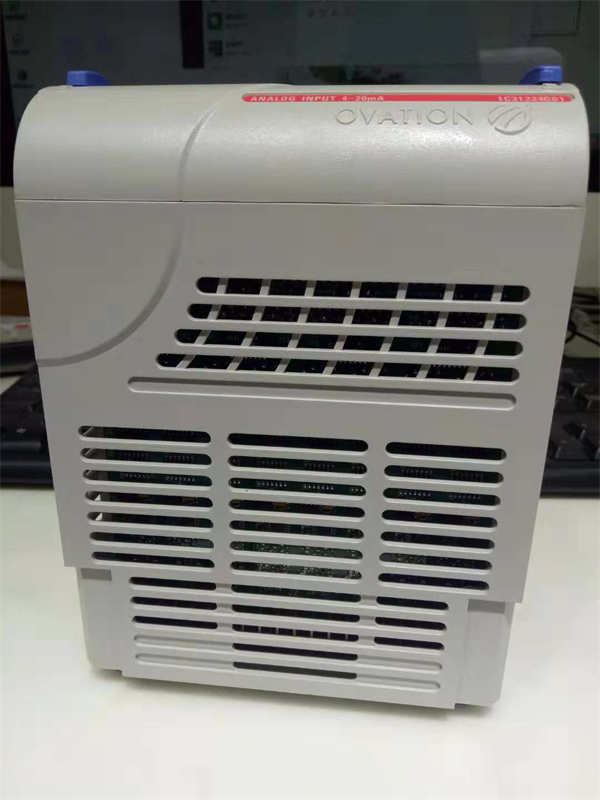

WESTINGHOUSE 1C31224G01

1C31224G01 技术规格

主要特点和优势

咱们这块 WESTINGHOUSE 1C31224G01 模拟量输入模块，在艾默生 Ovation™ DCS 系统里头，那可是个“数据收集狂”和“精度专家”！它能成为工业现场的“香饽饽”，主要就凭着几项“硬功夫”：

首先，它最大的亮点就是**“眼睛”毒辣，精度逆天 (Exceptional Accuracy and High Resolution)。这 1C31224G01 模块具备14位的模数转换分辨率 (14-bit Analog-to-Digital Conversion Resolution)，这代表它能把模拟信号分得非常细，每一个微小的变化都能被它“看”在眼里。而且，它的精度高达满量程的±0.1% (±0.1% of Full Scale Accuracy)**，这意味着无论您现场的温度、压力、流量传感器信号怎么变，它都能给出最真实、最可靠的数字，误差小到可以忽略不计。这种高精度的实时数据，可是DCS系统做出精准控制决策的“生命线”，能直接影响您产品的质量和生产效率。

其次，这模块还特别“抗干扰”和“效率高”！它提供了8个独立隔离的模拟量输入通道 (8 Individually Isolated Analog Input Channels)。啥叫独立隔离？就是每个通道之间都互相“不搭理”，即使其中一个通道受到了强烈的电磁干扰或者发生接地故障，也不会影响到其他通道的数据采集，这就像给每个传感器都建了个“安全屋”，大大提升了整个Ovation系统的抗干扰能力和可靠性。而且，WESTINGHOUSE 1C31224G01 的更新速率高达250毫秒 (250 Millisecond Update Rate)，这意味着它能每秒采集和处理多达4次数据，保证了DCS系统能够实时掌握 (Real-Time Monitoring) 现场的动态变化，从而实现快速响应和精细化控制，绝不会让您错过任何关键的工艺瞬间。

最后，这玩意儿还特别“皮实”和“好用”！它采用工业级坚固设计 (Industrial-Grade Rugged Design)，能在广阔的工作温度范围 (-40°C to +70°C) 内稳定运行，无论是严寒还是酷暑，都“照单全收”，适应各种恶劣的工业环境。它通常需要配合一个个性化模块 (Personality Module) 来实现对不同信号类型（比如4-20mA）的适配和浪涌保护 (Surge Protection)，这种模块化的设计，使得安装和维护都非常方便灵活。此外，WESTINGHOUSE 1C31224G01 还内置了综合诊断功能 (Comprehensive Diagnostics)，能够实时监测模块自身的健康状况和输入信号的有效性，帮助您快速定位并解决问题，最大限度地减少了系统停机时间，提升了整个DCS系统的可用性 (Availability)。

The WESTINGHOUSE 1C31224G01 Analog Input Module is a cornerstone for data acquisition within Emerson’s Ovation™ Distributed Control Systems, distinguished by its exceptional precision and robust design. Its primary strength lies in its unparalleled accuracy and high resolution for analog signal measurement. Featuring a 14-bit analog-to-digital conversion resolution and an impressive ±0.1% of full scale accuracy, this module meticulously captures subtle changes in 4-20mA current signals from various field sensors. This superior data fidelity is crucial for the DCS to make informed, precise control decisions, directly impacting product quality and operational efficiency.

Furthermore, the 1C31224G01 stands out for its robust noise immunity and high-speed data acquisition capabilities. With 8 individually isolated input channels, it effectively prevents crosstalk and protects against ground faults or transient surges, ensuring data integrity even in electrically noisy industrial environments. The module’s 250-millisecond update rate ensures that the Ovation system receives timely and dynamic updates on critical process parameters, enabling rapid response to changing conditions and facilitating highly responsive and adaptive process control.

Finally, this module is built for resilience and ease of use in demanding industrial settings. Its rugged industrial-grade construction allows it to operate reliably across a wide temperature range (e.g., -40°C to +70°C), making it suitable for diverse and often harsh environmental conditions. The modular design, often requiring a compatible personality module for specific input types and surge protection, simplifies installation and field wiring. Moreover, the WESTINGHOUSE 1C31224G01 incorporates comprehensive diagnostic features that monitor module health and signal integrity, enabling proactive maintenance and minimizing potential downtime. This combination of precision, speed, isolation, and robustness makes the 1C31224G01 an indispensable asset for critical process monitoring and control.

应用领域

咱们这块 WESTINGHOUSE 1C31224G01 模拟量输入模块，那真是工业自动化领域的“全能选手”！只要是需要DCS系统高精度采集现场模拟量信号，实时掌握生产过程动态的场所，它都能“大显身手”，尤其是那些还在跑艾默生 Ovation™ DCS 系统的“老哥们”。

首先，在电力行业，它简直就是“不可或缺”的！无论是火力发电厂、水电站还是核电站，各种关键参数，比如锅炉的蒸汽压力、汽轮机的转速、给水泵的流量、凝汽器的真空度、发电机组的温度等等，都需要精确地采集并反馈给DCS。1C31224G01 模块能够稳定可靠地采集这些4-20mA信号，确保操作员和DCS控制器能实时“看清”机组的运行状态，为安全高效发电提供最准确的数据支持。

其次，在石油化工、精细化工以及各种流程工业中，这模块也是“出镜率极高”的。在这些复杂的生产线上，对温度、压力、液位、流量、pH值等工艺参数的精确监控，是保证产品质量、优化生产成本和确保操作安全的基础。WESTINGHOUSE 1C31224G01 能够将现场传感器发出的信号精准地传输到DCS，让工程师能够实时调整控制策略，实现最佳的反应条件、分离效果和物料配比，避免“跑冒滴漏”，提高收率。

此外，在市政水处理和污水处理厂、冶金行业（如钢厂的高炉、转炉监测）、制药、食品饮料等行业，只要涉及到对模拟量参数进行连续、高精度监测和反馈的场景，那么 WESTINGHOUSE 1C31224G01 都是一个非常成熟且可靠的选择。它的广泛应用，证明了它在工业数据采集领域的重要价值和“扛打”的实力。

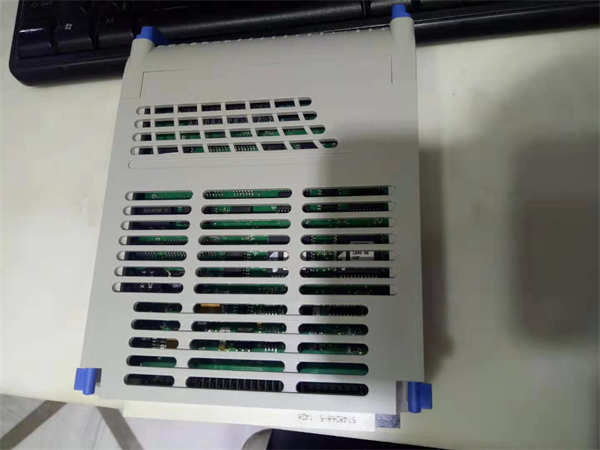

WESTINGHOUSE 1C31224G01

相关产品

跟咱们的 WESTINGHOUSE 1C31224G01 模拟量输入模块“称兄道弟”的，那可都是艾默生 Ovation™ DCS 里的“核心团队成员”，它们互相配合，才能把活儿干得漂漂亮亮！

Ovation 模拟量输入个性化模块 (Personality Module)：比如 1C31227G01。这个模块是 1C31224G01 的“好搭档”，它负责为 1C31224G01 提供信号调理、浪涌保护，并适配不同类型的模拟量输入信号。通常，1C31224G01 需要和 1C31227G01 配套使用。

Ovation 控制器 (Controller)：像是 1C31176G01 这样的主控模块，它是DCS的“大脑”，负责接收来自 1C31224G01 采集的数字量数据，进行逻辑运算和控制策略执行。

Ovation 模拟量输出 (AO) 模块：比如 1C31129G03。有输入就得有输出，AO模块负责把DCS的控制指令转换成模拟量信号去驱动现场执行器，和AI模块构成了完整的闭环控制回路。

Ovation 数字量输入/输出 (DI/DO) 模块：比如 1C31234G01 (数字量输入) 和 1C31219G01 (继电器输出)。这些模块负责采集和控制开关量信号，与模拟量模块共同构建DCS的I/O体系。

Ovation I/O 底座/机架：所有Ovation模块的“安身立命”之所，比如 1B30035H01 这样的2槽标准I/O底座，它们为模块提供电源和通信接口。

Ovation 电源模块：整个Ovation系统的“能量补给站”，确保包括 1C31224G01 在内的所有模块都能稳定工作。

现场变送器/传感器：比如温度变送器、压力变送器、流量计等，这些都是 1C31224G01 的“数据来源”，它们将物理量转换成4-20mA信号。

这些“好兄弟”们各司其职，又紧密配合，共同构成了艾默生 Ovation™ DCS 系统的强大功能，确保您的工业过程控制“万无一失”！

安装与维护

安装前准备: 兄弟，要给 WESTINGHOUSE 1C31224G01 这模拟量输入模块“安家”，安装前的准备工作那可得给我搞得明明白白，不然出了岔子可就得不偿失了。首先，也是最关键的，必须！彻底！断电！ 在您准备安装或更换模块之前，请务必把Ovation™ DCS系统相关回路的电源彻底切断，特别是给 1C31224G01 供电的电源，并严格执行挂牌上锁 (Lockout/Tagout) 程序，这可不是开玩笑的，是为了您和设备的安全。第二，拿到 1C31224G01 了，先别急着往底座上怼，仔细核对下模块型号、版本是不是跟你现有的Ovation系统和要连接的现场传感器对得上号。记住，1C31224G01 通常需要搭配1C31227G01 这样的模拟量输入个性化模块使用，确保配套无误。任何型号不符都可能导致系统不兼容或无法正常工作。第三，静电这“无形杀手”对电子产品可是致命威胁！在接触模块之前，务必戴上防静电手环，并确保手环良好接地，全程保持防静电措施，别直接用手摸电路板和金手指。第四，仔细检查I/O底座的插槽是否干净、无异物，引脚有没有弯曲。确认连接到 1C31224G01 的现场模拟量信号线（4-20mA）已正确布设，并准备好连接到底座上。最后，参考艾默生Ovation™系统的官方安装手册和 1C31224G01 的安装指南，将模块正确插入I/O底座的指定插槽，并确保锁定机构卡紧。连接好现场信号线，务必确认接线端子牢固可靠，特别是信号线的屏蔽层是否正确接地，防止信号干扰。

维护建议: WESTINGHOUSE 1C31224G01 作为您Ovation™ DCS系统数据采集的“前线尖兵”，想让它长寿又好用，日常的“保养”和“体检”可不能少。平时巡检的时候，您得多留意Ovation系统操作员站上 1C31224G01 对应输入点位的实时数据是否正常，有没有出现“死点”、数据跳变或者与实际工艺参数明显不符的情况。检查模块本体有没有明显的物理损伤、过热迹象，以及与底座的连接是否松动。保持控制柜内部的清洁和良好的通风散热，避免灰尘、湿气和腐蚀性气体对 1C31224G01 造成损害，尤其要确保模块上的散热孔没有被堵塞。定期检查并清洁信号线缆的接线端子，确保接触良好，避免因为氧化或松动导致信号传输不稳定或失真。虽然 1C31224G01 内部有诊断功能，但定期对现场传感器进行校准并与DCS显示值进行比对，是非常重要的。如果发现采集到的数据与实际测量值存在偏差，首先要排查现场传感器和信号回路的问题，其次再考虑 1C31224G01 模块的故障。
