WESTINGHOUSE 1C31169G02 Ovation 串行链路控制器 – DCS 通信核心，高效稳定！

描述

WESTINGHOUSE 1C31169G02：这是一款来自西屋 (Westinghouse)，现在归属于 Emerson Ovation DCS 系统的串行链路控制器模块。它提供 RS-422/RS-485 电气接口，用于实现 Ovation DCS 与各种第三方串行设备（如 Modbus 设备）之间的数据通信。通信协议：RS-232, RS-485, Modbus，数据传输速率：高达 115.2 kbps，传输距离：RS-485/RS-422 可达 1220 米。它是 Ovation 系统中进行外部设备集成的关键组件。别瞅了，原厂正品，库存充足，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

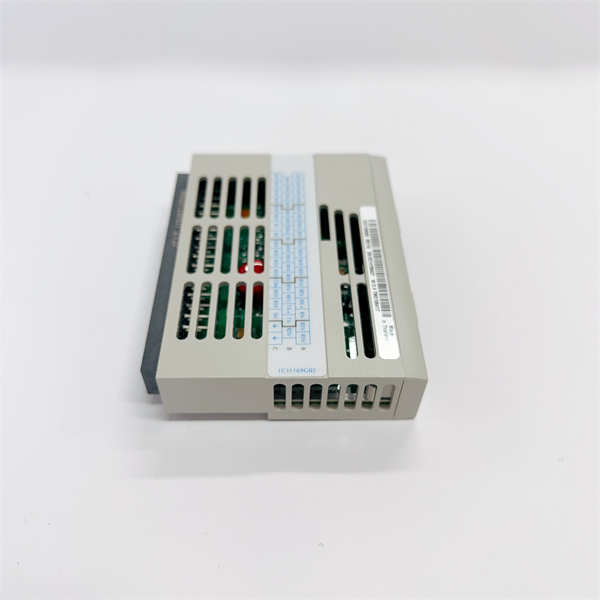

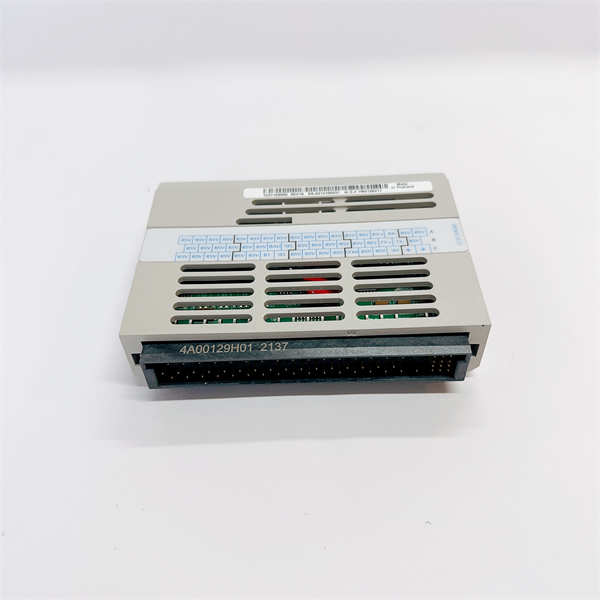

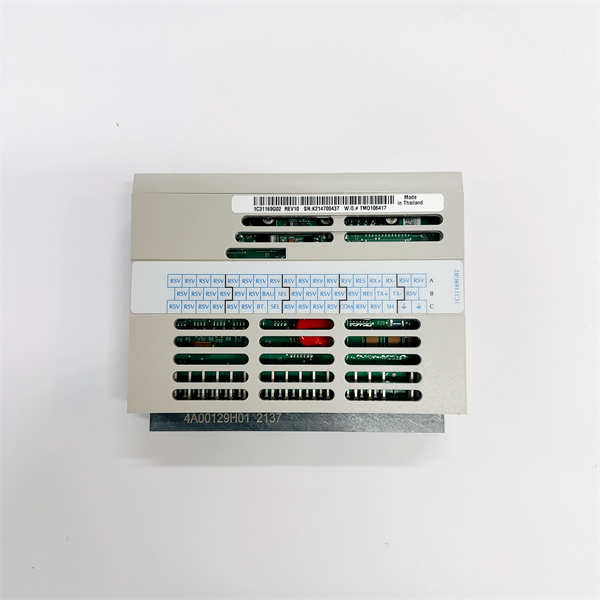

WESTINGHOUSE 1C31169G02 产品概述

提到西屋 (Westinghouse) Ovation DCS 系统，在电力、石化等大型工业控制领域那可是赫赫有名，而这块 WESTINGHOUSE 1C31169G02 串行链路控制器 (Serial Link Controller, LC) 模块，就是这个系统里的“通信桥梁”！它可不是一般的模块，而是专门用来解决 Ovation DCS 系统与各种外部串行设备（比如智能仪表、PLC、第三方控制系统、上位机等）之间数据交换难题的关键组件。你想想，在复杂的工业现场，不同厂家、不同协议的设备比比皆是，如何让它们“说得上话”并协同工作，都离不开像 WESTINGHOUSE 1C31169G02 这样强大的通信接口。所以说，它的核心价值，就是为你的 Ovation DCS 系统提供一个稳定、灵活、可靠的串行通信通道，实现数据的无缝集成和共享。

这块模块在整个自动化系统中的定位，就像是 Ovation 控制系统与“外界”的“翻译官”和“联络员”。它支持多种常见的工业串行通信协议，特别是 Modbus 协议，能够将外部串行设备的数据转换为 Ovation 系统能理解的格式，并反之亦然。WESTINGHOUSE 1C31169G02 是 Ovation Link Controller 模块的其中一个型号（Group 2），它提供了 RS-422/RS-485 电气接口，相较于 RS-232 接口（由 1C31169G01 提供），RS-485/RS-422 具有更强的抗干扰能力和更长的传输距离（最远可达 1220 米），这在大型工业厂区中尤其重要。它通常作为 Ovation I/O 模块的一部分安装在 Ovation 机架中，通过底板与控制器通信。有了 WESTINGHOUSE 1C31169G02，你的 Ovation 系统就能与更广泛的工业设备互联互通，实现数据集成、信息共享，从而提升整个自动化系统的智能化水平和管理效率。

技术规格

参数名称	参数值
产品型号	1C31169G02
制造商	WESTINGHOUSE (现属 Emerson Ovation)
产品类型	串行链路控制器 (Serial Link Controller) / 串行通信模块
系列	Ovation DCS I/O 模块
通信接口	RS-422 / RS-485 (四线)
通信协议	支持 Modbus 等多种串行协议
数据传输速率	可配置，支持 300, 600, 1200, 2400, 4800, 9600, 19200 bps
最大传输距离	RS-485/RS-422 最远可达 4000 英尺 (约 1220 米)
电气隔离	应用串行端口与逻辑公共端之间提供 1000 V AC 峰值/DC 的介电隔离
诊断功能	内置看门狗定时器，提供状态 LED 指示灯
安装方式	插拔式组件，安装在 Ovation I/O 基板上
模块类型	属于 Ovation Link Controller 的“Group 2”模块
尺寸	紧凑型设计，与 Ovation 标准模块尺寸兼容
重量	约 0.32 kg (0.7 lbs)



主要特点和优势

说到 WESTINGHOUSE 1C31169G02 这块串行链路控制器模块，那可真是“身怀绝技”得很，有几个点，必须得跟兄弟们掰扯掰扯：

首先，它的强大的通用串行通信能力那真是没得说。在工业现场，各种设备五花八门，很多都通过串行接口进行数据交换。WESTINGHOUSE 1C31169G02 支持 Modbus RTU 等主流工业串行协议，这意味着它能够轻松地与各种第三方设备“对话”，无论是 PLC、智能仪表、变频器，还是其他控制系统，都能通过它实现数据集成。这就好比给你的 Ovation DCS 系统装上了一个“多语言翻译器”，让信息流转畅通无阻。

再者，卓越的远距离传输能力是它的看家本领。相较于 RS-232 协议（通常传输距离有限），WESTINGHOUSE 1C31169G02 提供了 RS-422/RS-485 四线电气接口，最大传输距离可达 1220 米（4000 英尺）。这对于大型电厂、石化厂这种厂区范围广、控制点分散的场景来说，简直是“神器”！它能大大减少布线长度和复杂度，同时 RS-485/RS-422 差分信号的特性也使其具有更强的抗电磁干扰能力，确保数据在长距离传输过程中的完整性和可靠性。

还有啊，它的高可靠性和电气隔离设计也是一大亮点。工业现场那可是“妖魔鬼怪”横行的地方，电磁干扰、接地电位差那是家常便饭。WESTINGHOUSE 1C31169G02 在应用串行端口与逻辑公共端之间提供了 1000 V AC 峰值/DC 的介电隔离。这意味着它能够有效防止现场信号回路的电气噪声和高电压对控制器内部逻辑电路的干扰和损坏，极大地提升了系统的稳定性和安全性。这种“隔离保护”就像给模块穿上了一层“防弹衣”，让它在恶劣环境下也能坚守岗位。

最后不得不提的是，它的易用性和诊断支持。模块内置了看门狗定时器 (Watchdog Timer)，可以由应用程序调用，增强了系统的鲁棒性。同时，面板上的 LED 指示灯能直观地显示运行状态和故障信息，方便现场人员快速诊断。虽然它是一个复杂的通信模块，但它与 Ovation 系统的无缝集成，简化了组态和维护。可以说，这块 WESTINGHOUSE 1C31169G02，是你在提升工业自动化系统互联互通性、实现远程数据采集和集中控制上的得力助手，绝对值得入手！

The WESTINGHOUSE 1C31169G02 Serial Link Controller module is a vital component within the Emerson Ovation Distributed Control System (DCS), specifically designed to bridge the communication gap between the Ovation system and various third-party serial devices. Its primary advantages are:



Versatile Serial Communication Capabilities: The 1C31169G02 supports a wide range of industry-standard serial communication protocols, most notably Modbus. This versatility allows it to seamlessly integrate the Ovation DCS with diverse external equipment such as PLCs, intelligent sensors, variable frequency drives, and other control systems, regardless of their manufacturer or specific serial communication implementation. This “universal translator” capability significantly enhances system interoperability and data exchange.



Extended Communication Range with RS-485/RS-422: A key strength of this module is its provision of an RS-422/RS-485 electrical interface. Unlike RS-232, RS-485/RS-422 enables reliable data transmission over much longer distances, reaching up to 4000 feet (approximately 1220 meters). This extended range is crucial in large-scale industrial plants, reducing the need for multiple communication gateways and simplifying network architecture, while its differential signaling provides superior noise immunity in electrically noisy industrial environments.



High Reliability with Electrical Isolation: Industrial settings are often characterized by electrical noise and ground potential differences that can compromise data integrity and damage sensitive electronics. The WESTINGHOUSE 1C31169G02 addresses this with robust dielectric isolation of 1000 V AC peak/DC between the application serial port and the logic common. This galvanic isolation protects the internal circuitry of the Ovation controller from surges and noise originating from field devices, significantly enhancing overall system stability, reliability, and safety.



Integrated Diagnostics and Configurability: The module incorporates a watchdog timer for enhanced system robustness and features LED indicators on its front panel for quick visual diagnostics of its operational status. Its communication parameters, including baud rate (from 300 to 19200 bps), are software-configurable, offering flexibility to adapt to different device requirements. This combination of communication versatility, long-distance capability, inherent reliability, and ease of diagnostics makes the WESTINGHOUSE 1C31169G02 an indispensable tool for expanding and optimizing industrial automation systems.



应用领域

WESTINGHOUSE 1C31169G02 这块串行链路控制器模块，在工业界那可是“解决问题的高手”，主要应用于那些需要将 Ovation DCS 系统与各种第三方串行设备进行数据通信和集成的关键工业领域。

首先，在电力生产行业，这是它的“核心战场”。发电厂通常有大量的辅助系统设备，如锅炉辅助控制、水处理系统、输煤系统、以及各种智能仪表和保护装置，它们可能来自不同的供应商，并使用 Modbus 等串行协议。WESTINGHOUSE 1C31169G02 能够将这些设备的运行数据实时传输到 Ovation DCS，实现集中监控、报警管理和优化控制，确保电厂的整体高效运行。

其次，在石油、天然气和石化行业，WESTINGHOUSE 1C31169G02 同样大显身手。炼油厂、天然气处理厂和海上钻井平台上的泵站、压缩机站、阀门组等设备，很多都自带 Modbus 或其他串行接口。通过 1C31169G02，Ovation 系统可以获取这些设备的运行状态、工艺参数和诊断信息，实现对管道压力、流量、阀门开度等的精确控制和远程操作，提高生产效率和安全性。

再来，在冶金、水泥、造纸等大型工业领域，也存在大量需要串行通信集成的应用。例如，钢厂的炉前控制系统、水泥厂的配料系统、造纸厂的纸机传动控制系统等，这些子系统的数据往往需要与核心 DCS 进行交换。WESTINGHOUSE 1C31169G02 提供了一种标准化的方式来连接这些多样化的设备，避免了复杂的定制化接口开发。

此外，在市政水处理和污水处理厂，WESTINGHOUSE 1C31169G02 也可以用于连接泵站、阀门、水质监测仪等，将分散的控制点数据汇集到中央 Ovation 系统，实现远程监测和自动化调度。

总之，凡是需要 Ovation DCS 系统与现场的智能设备、仪表或第三方控制系统进行可靠、长距离串行通信的工业应用，WESTINGHOUSE 1C31169G02 都是一个不可或缺的关键组件，它极大地增强了 Ovation 系统的开放性和互操作性。

相关产品

跟 WESTINGHOUSE 1C31169G02 这块串行链路控制器模块搭配使用或者相关的，还有不少兄弟伙，它们一起才能组成一个完整的 Ovation DCS 系统，给你把工厂看得死死的：



WESTINGHOUSE Ovation I/O 基板 (Base Unit)：1C31169G02 模块通常是插在 Ovation I/O 基板上的，基板提供电源连接、I/O 总线通信以及与现场接线端子的连接。



WESTINGHOUSE Ovation 控制器：这是 Ovation DCS 的核心处理单元，负责执行控制策略和算法，并通过 Ovation I/O 总线与包括 1C31169G02 在内的各种 I/O 模块进行通信。



WESTINGHOUSE Ovation 各种 I/O 模块：除了串行链路控制器，Ovation DCS 还有大量的模拟量输入/输出模块、数字量输入/输出模块、热电偶/RTD 模块等，共同完成现场信号的采集和控制。



WESTINGHOUSE Ovation 1C31169G01 串行链路控制器 (RS-232 版本)：这是 1C31169G02 的“兄弟”模块，功能类似，但提供 RS-232 电气接口，适用于短距离通信。



WESTINGHOUSE Ovation 电源模块：为整个 Ovation 机架和所有模块提供稳定的直流电源。



WESTINGHOUSE Ovation HMI (人机界面) 工作站：用于操作员监控和管理 Ovation 系统，显示来自 1C31169G02 收集的外部设备数据。



各种 Modbus (RTU/ASCII) 兼容的第三方设备：这是 1C31169G02 需要连接的“外围设备”，如智能传感器、执行器、PLC、电力仪表等。



安装与维护

安装前准备：

在安装 WESTINGHOUSE 1C31169G02 模块之前，哥们儿你得先确认好，你的 Ovation DCS 系统是停机的，或者至少确保你将要操作的机架和相关总线是断电的，安全第一，这没得商量！ ⚠️ 然后，仔细检查模块有没有磕碰、有没有变形，包装里的附件是不是都齐全了，说明书也得扫一眼。

WESTINGHOUSE 1C31169G02 是插拔式模块，它需要安装在兼容的 Ovation I/O 基板上。确保基板的槽位干净无尘，没有异物。特别注意静电防护！ ⚡ 在接触模块前，务必佩戴防静电手环并接地，或者触摸已接地的金属物体，防止静电击穿模块。模块只能在非导电的表面放置。

接线时，严格按照西屋提供的接线图和手册进行。特别是 RS-485/RS-422 通信线缆的连接，要确保正负极正确，屏蔽层可靠接地。线缆剥皮长度要合适，端子螺丝给我拧紧了，别到时候接触不良，通信中断，找半天原因。对于远距离通信，线缆质量和布线规范（如使用双绞线）至关重要。

维护建议：

这块 WESTINGHOUSE 1C31169G02 模块，其实是相当皮实耐用的，但你想让它“长治久安”，平时也得稍微“伺候”一下。



定期检查指示灯：模块前面板的 LED 指示灯能直观地反映模块的工作状态和通信状态。定期检查这些灯的状态，如果发现有异常亮灭或报警，就得赶紧排查原因。



保持环境清洁：确保控制柜内部没有过多的灰尘堆积，灰尘会影响散热并可能导致短路。虽然模块本身可能没有风扇，但控制柜的散热和内部环境清洁度仍然很重要。



检查线缆连接：时不时地检查连接到 1C31169G02 的所有串行通信线缆，看看有没有松动、磨损、弯折过度或者破皮的地方。确保所有接头都牢固可靠，并检查电缆屏蔽是否完整有效。



监测通信状态：通过 Ovation DCS 的诊断工具，可以定期监测 1C31169G02 的通信状态，如数据包错误率、重传次数等，以便及早发现潜在的通信问题。



避免带电插拔：虽然 Ovation 模块设计上支持热插拔，但对于关键的通信模块，在进行任何维护操作前，务必参照官方手册，确认正确的插拔流程，避免造成不必要的损坏或数据丢失。



固件更新：根据 Emerson 的官方建议，定期检查和更新模块的固件版本，以获取最新的功能、性能改进和安全补丁。
