WESTINGHOUSE 1C31166G01 Ovation 串行链路控制器模块 (Link Controller) – RS-232/RS-485通信！

描述

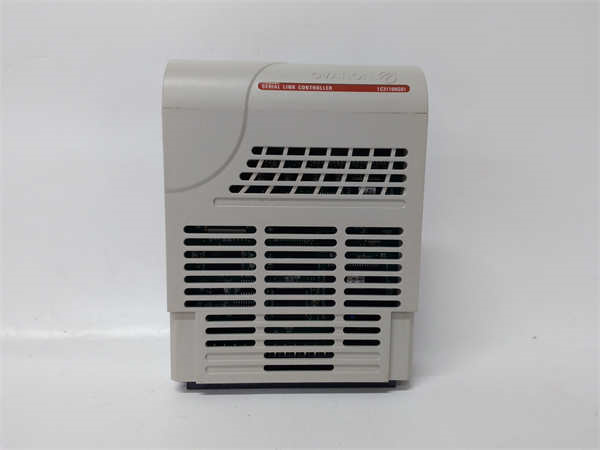

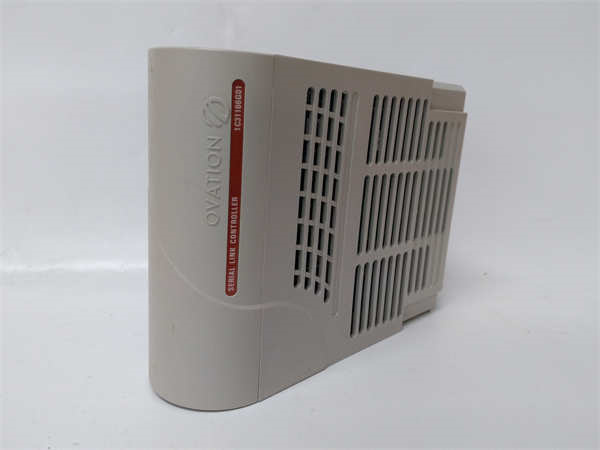

WESTINGHOUSE 1C31166G01：这块是艾默生 (原西屋) Ovation™分布式控制系统 (DCS) 中的链路控制器 (Link Controller) 电子模块！它就像是Ovation系统与其他“外部世界”沟通的“翻译官”和“桥梁”，主要功能是提供串行数据通信链接到第三方设备或系统。它支持多种常见的串行通信标准，包括 RS-232, RS-422, 或 RS-485。通过它，Ovation DCS能够与各种非Ovation系统（如其他PLC、独立仪表、智能设备或上位机）进行数据交换和集成，从而实现更广泛的系统协同和数据共享。它包含一个应用端口和一个编程端口。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化互联的靠山，没毛病！

产品详细说明

WESTINGHOUSE 1C31166G01 产品概述

在现代复杂的工业自动化环境中，一个分布式控制系统 (DCS) 常常需要与各种不同厂家、不同协议的第三方设备或系统进行数据交换和协同工作。艾默生 (原西屋) 的Ovation™ DCS系统为解决这一挑战，提供了专门的接口模块，其中 WESTINGHOUSE 1C31166G01 就是一个非常重要的组件——它是一款链路控制器 (Link Controller) 电子模块。

1C31166G01 的核心功能是充当Ovation控制器与外部非Ovation设备或系统之间的串行数据通信桥梁。它能够建立并维护串行数据链路，使得DCS能够发送指令到外部设备，并从外部设备读取数据。这款模块支持业界广泛使用的三种串行通信标准：



RS-232：常用于点对点短距离通信，例如与编程电脑或单个仪表连接。



RS-422：提供差分信号传输，抗干扰能力强，支持更远距离和更高的传输速率。



RS-485：同样采用差分信号，更重要的是它支持多点通信（总线型），允许一个端口连接多个设备，是工业现场最常用的串行总线之一。



通过 1C31166G01，Ovation DCS可以实现多种高级功能，例如：



数据采集：从第三方智能仪表、PLC或其他控制系统读取过程数据。



远程控制：向第三方设备发送控制命令。



系统集成：将不同厂家或不同时代的设备集成到统一的Ovation监控平台。



厂级性能计算：利用来自外部系统的数据进行在线性能优化计算。



该模块配备了两个串行端口：一个应用端口 (Applications port) 用于与第三方设备进行实际数据交换，一个编程端口 (Programming port) 通常用于连接PC进行模块的配置、诊断或程序的下载。其内部处理器类似于IBM兼容个人电脑，甚至运行修改过的DOS操作系统，这使得它能够灵活地处理复杂的通信协议。

作为Ovation系统不可分割的一部分，WESTINGHOUSE 1C31166G01 与Ovation的控制器和I/O底座无缝集成，确保了数据传输的实时性、准确性和可靠性，是构建高度集成和信息共享的工业自动化系统的关键组件。

WESTINGHOUSE 1C31166G01 技术规格

参数名称	参数值
产品型号	1C31166G01
制造商	WESTINGHOUSE / EMERSON (艾默生 Ovation 品牌)
产品类型	链路控制器 (Link Controller) 电子模块
系列	Ovation™ DCS
通信接口	串行通信接口：RS-232, RS-422, RS-485 (通过PMOD或内部配置选择)
端口数量	2个串行端口 (一个应用端口，一个编程端口)
处理器	类似IBM兼容PC的处理器，运行修改的BIOS和DOS操作系统
功能	提供Ovation控制器与第三方设备/系统之间的串行数据通信链接
兼容模块	需要与对应的链路控制器 Personality Module (PMOD) 组件配合使用，例如 1C31169G01 (RS-232) 或 1C31169G02 (RS-485/RS-422)。
通信速率	可配置的波特率 (Baud Rate)
局部信号	通常具有LED指示灯显示通信状态或模块健康状态
工作温度	0°C 至 60°C (32°F to 140°F) 或 -25°C 至 60°C (-13°F to 140°F) (根据资料，线性降额到70°C)
存储温度	-40°C 至 85°C (-40°F to 185°F)
相对湿度	5% 至 95% (非冷凝)
防护等级	IP20 (IEC60529)
电源	由Ovation I/O底座提供
尺寸	模块尺寸通常约为 163 x 38 x 58 mm (取决于实际测量和包装)
重量	约 0.8 kg – 4 kg (不同资料有较大差异，可能包含包装或配件重量，以实际为准)

主要特点和优势

WESTINGHOUSE 1C31166G01 这块链路控制器模块，在艾默生Ovation™ DCS系统里，那可是个连接“内部大脑”和“外部世界”的“多面手”！它能成为众多工业用户的“心头好”，主要就凭着几项实实在在的“硬功夫”：

首先，它最显著的特点就是灵活的串行通信协议支持 (Flexible Serial Communication Protocol Support)。这款模块能够支持业界主流的RS-232、RS-422和RS-485这三种串行通信标准。这意味着无论是传统的点对点通信（如RS-232连接调试PC），还是需要抗干扰和远距离多点通信（如RS-485连接多个仪表或PLC），1C31166G01 都能轻松应对。这种广泛的兼容性极大地简化了Ovation DCS系统与各种第三方设备（如智能仪表、专用控制器、SCADA系统、历史数据库等）的集成工作，避免了为不同设备采购多种专用接口模块的麻烦，大大提高了系统互操作性 (Interoperability) 和扩展性 (Scalability)。

其次，1C31166G01 具备强大的数据集成与处理能力 (Robust Data Integration and Processing Capability)。作为“链路控制器”，它不仅仅是简单的物理接口，它内部配备了类似于IBM-PC的处理器和DOS操作系统，这使得它能够运行更复杂的通信协议和应用程序。它能够：



实时交换数据：在Ovation控制器和外部设备之间高效、准确地传输过程数据和控制命令。



支持在线性能计算：可以利用从外部系统获取的数据，在模块内部执行特定的计算或算法，从而为DCS提供更智能的决策支持。



简化系统架构：通过一个模块实现多种通信功能，减少了硬件数量和布线复杂性，提升了整个DCS系统的简洁性 (Simplicity) 和可靠性 (Reliability)。 这种高级处理能力使得Ovation DCS在数据共享和系统协同方面更具优势。



再者，作为Ovation DCS系统的一部分，WESTINGHOUSE 1C31166G01 具备高可靠性和环境适应性 (High Reliability and Environmental Adaptability)。它按照工业严苛标准设计，能够承受恶劣的工业环境，包括一定的温度、湿度和振动。内置的诊断功能和与Ovation系统内建的故障诊断机制协同工作，使得模块能够及时报告通信异常或自身故障，帮助工程师快速定位并解决问题。这种设计保障了数据链路的稳定性和连续性 (Stability and Continuity)，对于电力、石油化工等对系统可用性要求极高的行业来说，1C31166G01 是确保生产过程顺畅运行和数据完整性的关键组件。

应用领域

WESTINGHOUSE 1C31166G01 这块链路控制器模块，由于其强大的串行通信和系统集成能力，主要活跃在那些需要将艾默生Ovation™ DCS系统与各种不同厂家、不同协议的第三方设备或系统进行数据交换和协同工作的工业现场。

首先，在电力行业，它是必不可少的桥梁。



与汽轮发电机组的辅助设备通信：例如与独立的振动监测系统、发电机保护装置、励磁调节器等通过串行口进行数据交换。



锅炉辅助设备集成：与锅炉燃烧器管理系统 (BMS)、除灰系统、水处理系统等进行数据集成。



与其他控制系统的数据交互：例如与独立的PLC系统、锅炉安全仪表系统 (SIS) 等进行通信，共享运行数据或接收控制指令。



历史数据上传：将DCS内部或从现场设备采集到的数据通过串行链路传输到厂级信息系统或第三方数据库进行分析和存储。



其次，在石油化工和流程工业，例如炼油厂、化工厂、制药厂、冶金厂等：



智能仪表集成：与各种支持串行通信的智能流量计、压力变送器、分析仪表（如色谱仪、PH计）等进行数据采集和参数设置。



特殊设备控制：与非Ovation平台的专用设备（如反应釜控制器、包装机械、机器人）进行通信，实现DCS对这些设备的监控和协调。



上位机或MES系统集成：将Ovation DCS的关键过程数据通过串行链路传输到制造执行系统 (MES) 或企业资源计划 (ERP) 系统，实现生产过程的数字化管理和优化。



总而言之，只要是使用艾默生Ovation™ DCS系统，并且需要与任何支持RS-232/RS-422/RS-485串行通信的第三方设备或系统进行数据集成、信息共享或协同控制的工业场景，WESTINGHOUSE 1C31166G01 都是不可或缺的关键组件。

相关产品

跟 WESTINGHOUSE 1C31166G01 这块链路控制器电子模块关系最紧密的，那肯定是艾默生Ovation™ DCS系统里的其他“小伙伴”们了。它们都是一个大家庭的，必须配套使用才能发挥作用。



Ovation 链路控制器 Personality Module (PMOD)：1C31166G01 是电子模块，它需要与一个对应的PMOD组件配合使用，以提供具体的物理串行端口和选择通信标准。最常见的搭配是：



1C31169G01：提供 RS-232 串行链路接口。



1C31169G02：提供 RS-485 / RS-422 串行链路接口。



Ovation 控制器 (Controller)：这是Ovation系统的“大脑”，所有控制逻辑和通信指令都由它生成。1C31166G01 链路控制器直接与Ovation控制器进行通信（如 1C31176G01 或其他型号），负责数据的交换和处理。



Ovation I/O底座/机架 (I/O Base/Rack)：1C31166G01 模块需要安装在特定的I/O底座或机架上，底座提供电源和与控制器的通信背板连接。例如 1B30035H01 (2槽标准I/O底座)。



Ovation 电源模块 (Power Supply Module)：为整个Ovation机架和所有I/O模块提供稳定可靠的直流电源。



第三方串行设备：与 1C31166G01 实际连接的各种设备，可以是其他品牌的PLC、智能仪表、分析仪、马达保护器、变频器等，这些设备需要支持RS-232/RS-422/RS-485通信。



Ovation 其他I/O模块：在一个完整的DCS系统中，链路控制器会与模拟量输入/输出模块、数字量输入/输出模块等协同工作，共同完成对整个工业过程的监控和控制。



这些产品共同构成了完整的艾默生Ovation™ DCS系统，实现对大型工业过程的全面监控、控制和外部系统集成。

安装与维护

安装前准备

兄弟，要给 WESTINGHOUSE 1C31166G01 这链路控制器模块“安家”，安装前的准备工作那可得给我搞得明明白白，不然出了岔子可就得不偿失了。

首先，也是最关键的，必须！彻底！断电！ ⚡️ 在您准备插拔任何模块之前，请务必把Ovation™ DCS系统机架和所有相关设备的电源给我彻底切断，并且老老实实地执行挂牌上锁 (Lockout/Tagout) 程序，这可不是开玩笑的，是为了您和设备的安全。

第二，拿到 1C31166G01 了，先别急着往机架上怼，仔细核对下模块型号、版本是不是跟你现有的Ovation系统、以及它将配合的链路控制器Personality Module (PMOD) 对得上号（比如1C31169G01或1C31169G02）。任何型号不符都可能导致系统不兼容。

第三，静电这“无形杀手”对电子产品可是致命威胁！在接触模块之前，务必戴上防静电手环 靜電，并确保手环良好接地，全程保持防静电措施，别直接用手摸电路板和金手指。

第四，仔细检查 1C31166G01 要安装的I/O底座槽位有没有灰尘、异物或者针脚弯曲。确保它将连接的PMOD及其串行通信电缆的接线正确、牢固，特别是RS-485/RS-422的A/B线极性，以及RS-232的TX/RX/GND。

最后，参考艾默生Ovation™系统的官方安装手册，找到 1C31166G01 应该插哪个槽位，对准防呆口，轻轻地、垂直地把它推到底，直到听到“咔嗒”一声，模块锁扣到位。务必确保所有接线端子都拧紧，避免虚接。

维护建议

WESTINGHOUSE 1C31166G01 作为您Ovation™ DCS系统对外通信的“门户”，想让它长寿又好用，日常的“保养”和“体检”可不能少。

平时巡检的时候，您得多留意模块面板上的LED指示灯 🚥，它们是模块“健康状况”和“通信状态”的信号灯。如果指示灯不正常（比如通信指示灯不闪烁或报警灯亮起），或者Ovation系统操作员站上与该模块相关的通信点位有异常报警，那您得赶紧去检查串行通信电缆、第三方设备状态以及Ovation系统诊断信息，看看是哪儿出了问题。

保持机柜内部的清洁干燥，特别是模块周围，灰尘堆积会影响散热，甚至造成短路。定期检查模块的物理连接是否牢固，有没有松动或者腐蚀的迹象。特别要关注串行通信线路的完整性、屏蔽接地是否良好，以及是否有电磁干扰源。

艾默生Ovation系统会有定期的固件更新，这些更新可能包含对模块性能的优化或bug修复，特别是通信协议的兼容性更新，所以您得及时关注并按照官方指引进行固件升级和系统备份。当然了，最重要的还是系统备份！💾 定期对Ovation系统进行全面备份，包括控制器配置、I/O配置以及Link Controller的通信配置等等，一旦发生不可预测的故障，也能迅速恢复，把停机时间降到最低。
