WESTINGHOUSE 1C31129G03 Ovation 4通道模拟输出模块 – 0-20mA带诊断，精确控制！

描述

WESTINGHOUSE 1C31129G03：这块是艾默生 (原西屋) Ovation™分布式控制系统 (DCS) 中的4通道模拟量输出 (AO) 电子模块！它就像是Ovation系统伸向现场的“手”，负责把控制器的数字指令转换成精确的模拟信号（通常是0-20mA电流信号），去驱动各种连续调节型执行器，比如调节阀、变频器、智能执行机构等。它的一大亮点是带诊断功能，能够监测输出回路的健康状况，提升系统可靠性。通道数：4通道；输出类型：0-20mA 模拟电流；特点：带诊断功能。有了它，您的Ovation系统就能对现场过程变量进行高精度、实时且带健康监测的控制。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

WESTINGHOUSE 1C31129G03 产品概述

在现代工业自动化中，对过程变量进行精确的连续调节是实现高效生产和优化控制的关键。艾默生 (原西屋) 的Ovation™分布式控制系统 (DCS) 在这方面表现卓越，而 WESTINGHOUSE 1C31129G03 这块模块正是其实现精准调节的“核心执行器”——它是一款4通道的模拟量输出 (AO) 电子模块。它的主要任务，是将Ovation控制器根据工艺需求计算出的数字控制量，转换为标准的工业模拟信号（通常是0-20mA电流），然后发送给现场的各种调节型执行器。

比如，控制器需要调节一个阀门的开度到50%，或者调整一个变频器的输出频率到30Hz，1C31129G03 就会接收到这些数字指令，并将其精确地转换成对应的电流信号，驱动阀门定位器或变频器来执行相应的动作。它通常提供 0-20mA 的电流输出范围，这是工业领域非常常见的模拟信号标准，能够兼容绝大多数的现场模拟量输入设备。

1C31129G03 的“过人之处”，除了高精度输出外，还在于其内置的诊断功能。这意味着模块不仅仅是简单地输出信号，它还能实时监测输出回路的状态，例如检测开路（断线）或短路情况。一旦发现异常，它能立即向Ovation系统报告诊断信息，让操作员或工程师能及时发现并处理问题，从而大大提升了系统的可靠性、可用性以及故障排查效率。这种智能化的设计，使得 WESTINGHOUSE 1C31129G03 在电力、石油化工、水处理等对过程控制精度和系统稳定运行要求极高的行业中，成为不可或缺的关键组件。

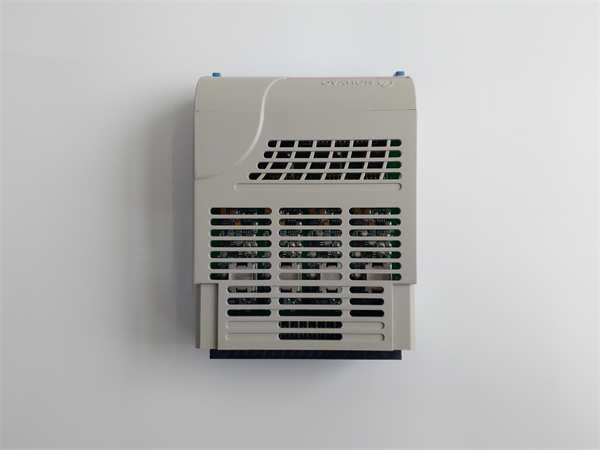

WESTINGHOUSE 1C31129G03

WESTINGHOUSE 1C31129G03 技术规格

主要特点和优势

WESTINGHOUSE 1C31129G03 这块模拟输出模块，在艾默生Ovation™ DCS系统里，那可是个专门为高精度、高可靠性过程控制设计的“能手”！它能成为众多工业用户的“心头好”，主要就凭着几项实实在在的“硬功夫”：

首先，最核心的优势就是它高精度的模拟量输出能力 (High-Precision Analog Output Capability)。提供4个0-20mA电流输出通道，并且具备16位的高分辨率和0.1%的满量程精度。这意味着它能够将控制器的指令转化为极其精细的电流变化，从而精确地控制现场的调节阀、变频器或其他模拟量执行器。对于流量、压力、温度等连续变量的精确调节，这种高精度输出是必不可少的，它能帮助工厂实现更严格的工艺控制，优化产品质量，并降低能耗。

其次，1C31129G03 最独特也最实用的功能就是其强大的诊断能力 (Robust Diagnostic Features)。它不仅仅是一个简单的输出模块，它还能实时监测每一个输出回路的健康状态，例如检测开路（断线）、短路等异常情况。一旦发生故障，模块会立即上报诊断信息给Ovation系统，并通过LED指示灯直观显示。这种预警和快速定位故障的能力，极大地缩短了故障排查时间，减少了非计划停机，显著提升了系统的可用性 (Availability) 和可维护性 (Maintainability)。在追求24/7连续运行的工业现场，这种诊断功能简直就是“雪中送炭”。

再者，作为Ovation DCS系统的一部分，WESTINGHOUSE 1C31129G03 具备卓越的系统集成度和环境适应性 (Superior System Integration and Environmental Adaptability)。它与Ovation的控制器、I/O底座以及其他模块之间实现了“即插即用”式的无缝连接和通信，所有配置和监控都可以在Ovation统一的软件环境中进行。同时，它按照工业严苛标准设计，内置了隔离输出和熔断器保护，能够承受恶劣的工业环境，抵抗电气噪声干扰。这种设计保证了模块在各种复杂工况下的稳定性和可靠性 (Stability and Reliability)，使得整个DCS系统能够持续高效地运行，为生产的平稳进行提供了坚实的保障。

应用领域

WESTINGHOUSE 1C31129G03 这块模拟量输出模块，由于其高精度、带诊断功能的特点，主要活跃在那些对连续过程变量精确控制和系统高可靠性有极高要求的工业现场，通常是艾默生Ovation™ DCS系统的用户。

首先，在电力行业，它是绝对的核心组件。发电厂的锅炉燃料量、送风量、引风量、给水流量、汽轮机转速调节、发电机励磁电流控制等，都需要通过精确的模拟量输出来驱动调节阀、变频器等执行器。1C31129G03 凭借其高精度和诊断功能，在电厂的燃烧控制系统 (BMS)、汽轮机控制系统 (TCS)、炉水循环控制等关键环节中发挥着至关重要的作用，确保电力生产的安全、高效和经济运行。

其次，在石油化工和流程工业，比如炼油厂、化工厂、制药厂等，生产过程中涉及到大量的流量、压力、温度、液位等连续变量的精确控制。WESTINGHOUSE 1C31129G03 能够稳定可靠地输出0-20mA信号，驱动各种调节阀、计量泵、变频调速电机等设备，实现对反应釜温度、管道压力、塔器液位、物料配比等关键参数的精准调节，从而优化产品收率、保证产品质量，并确保生产过程的稳定和安全。

此外，在水/污水处理行业，特别是一些大型的市政供水或工业废水处理系统，对于药剂投加量、泵的转速、阀门的开度等也需要进行精确的模拟量调节。1C31129G03 同样能够提供可靠的解决方案，帮助实现水处理过程的自动化、优化运行和节能降耗。

总而言之，只要是使用艾默生Ovation™ DCS系统，并且需要对关键的连续过程变量进行高精度、带故障诊断的模拟量输出控制的工业场景，WESTINGHOUSE 1C31129G03 都是不可或缺的关键组件。

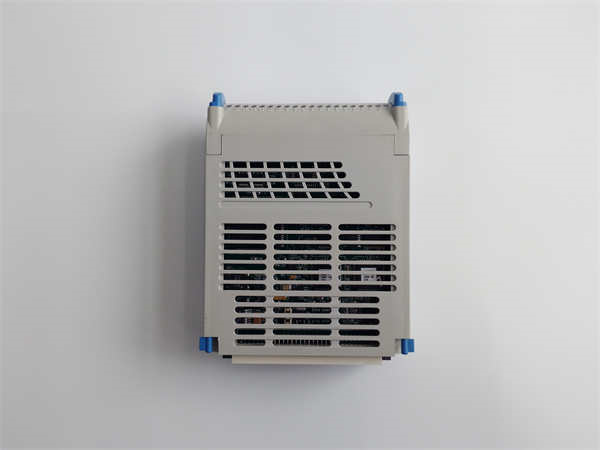

WESTINGHOUSE 1C31129G03

相关产品

跟 WESTINGHOUSE 1C31129G03 这块模拟量输出电子模块关系最紧密的，那肯定是艾默生Ovation™ DCS系统里的其他“小伙伴”们了。它们都是一个大家庭的，必须配套使用才能发挥作用。

Ovation 模拟量输出 Personality Module (PMOD)：虽然 1C31129G03 自身是电子模块，但有时为了特定的现场接口需求或信号隔离，它可能会与一个对应的模拟量输出PMOD组件配合使用。

Ovation 控制器 (Controller)：Ovation系统的“大脑”，所有控制逻辑、PID运算和输出指令都由它生成。1C31129G03 接收到的模拟量输出指令就是来自Ovation控制器（如 1C31176G01 或其他型号）。

Ovation I/O底座/机架 (I/O Base/Rack)：这些模块都需要安装在特定的I/O底座或机架上，底座提供电源和通信背板连接。例如 1B30035H01 (2槽标准I/O底座)。

Ovation 电源模块 (Power Supply Module)：为整个Ovation机架和所有I/O模块提供稳定可靠的直流电源。

Ovation 模拟量输入模块：在一个完整的DCS系统中，模拟量输出模块通常与模拟量输入模块（如 1C31116G04）协同工作，形成闭环控制，实现对整个过程的全面监控和调节。

Ovation 通信模块：用于控制器与其他Ovation节点、操作员站或上位系统之间的通信。

这些产品共同构成了完整的艾默生Ovation™ DCS系统，实现对大型工业过程的全面监控和控制。

安装与维护

安装前准备

兄弟，要给 WESTINGHOUSE 1C31129G03 这模拟输出模块“安家”，安装前的准备工作那可得给我搞得明明白白，不然出了岔子可就得不偿失了。

首先，也是最关键的，必须！彻底！断电！ ⚡️ 在您准备插拔任何模块之前，请务必把Ovation™ DCS系统机架和所有相关设备的电源给我彻底切断，并且老老实实地执行挂牌上锁 (Lockout/Tagout) 程序，这可不是开玩笑的，是为了您和设备的安全。

第二，拿到 1C31129G03 了，先别急着往机架上怼，仔细核对下模块型号、版本是不是跟你现有的Ovation系统、机架类型对得上号。任何型号不符都可能导致系统不兼容。

第三，静电这“无形杀手”对电子产品可是致命威胁！在接触模块之前，务必戴上防静电手环 靜電，并确保手环良好接地，全程保持防静电措施，别直接用手摸电路板和金手指。

第四，仔细检查 1C31129G03 要安装的I/O底座槽位有没有灰尘、异物或者针脚弯曲。确保现场模拟量输出回路的接线正确、牢固，包括屏蔽层接地，并与模块端子对应。

最后，参考艾默生Ovation™系统的官方安装手册，找到 1C31129G03 应该插哪个槽位，对准防呆口，轻轻地、垂直地把它推到底，直到听到“咔嗒”一声，模块锁扣到位。务必确保所有接线端子都拧紧，避免虚接。

维护建议

WESTINGHOUSE 1C31129G03 作为您Ovation™ DCS系统精确控制的“核心”，想让它长寿又好用，日常的“保养”和“体检”可不能少。

平时巡检的时候，您得多留意Ovation系统操作员站上 1C31129G03 对应通道的输出值有没有异常波动，有没有诊断报警信息（比如开路、短路报警）。如果状态异常，那您得赶紧去检查现场接线、负载设备（如调节阀定位器、变频器）和系统诊断信息，看看是哪儿出了问题。

保持机柜内部的清洁干燥，特别是模块周围，灰尘堆积会影响散热，甚至造成短路。定期检查模块的物理连接是否牢固，有没有松动或者腐蚀的迹象。特别要关注输出回路的完整性，因为 1C31129G03 带有诊断功能，它能帮助您快速定位线路故障。

艾默生Ovation系统会有定期的固件更新，这些更新可能包含对模块性能的优化或bug修复，所以您得及时关注并按照官方指引进行固件升级和系统备份。当然了，最重要的还是系统备份！💾 定期对Ovation系统进行全面备份，包括控制器配置、I/O配置等等，一旦发生不可预测的故障，也能迅速恢复，把停机时间降到最低。
