WESDAC D20 C 504-0002-13 组合I/O模块 – GE D20系列，多功能工业控制核心！

描述

WESDAC D20 C 504-0002-13：这块组合式I/O模块是GE D20系列中的多面手，它将数字量输入、控制输出和可选的模拟量功能集于一身，专为中小型点数应用而生。供电电压：20-60 VDC，处理器：Freescale 68HC11。它的“WESDAC”和“WESTERM”可拆分设计，实现了热插拔，大大简化了现场维护。这玩意儿是变电站自动化和SCADA系统的老将，虽然停产了，但我们有库存，别再为找不到备件犯愁，找我们这事就稳了！

WESDAC D20 C 504-0002-13 产品概述

在变电站自动化和远程终端单元 (RTU) 的江湖里，WESDAC D20 C 504-0002-13 这块板子绝对是个响当当的名字。它是由GE (通用电气) 旗下WESDAC品牌推出的经典I/O模块，其核心思想就是“一卡多用”。它巧妙地将数字量输入、数字量控制输出功能整合在一块板子上，省去了你为不同功能模块单独布线、单独配置的麻烦。更牛的是，它还留了后手——可以通过插接扩展卡，轻松增加模拟量输入和输出的功能，真正做到了“麻雀虽小，五脏俱全”。

这块 WESDAC D20 C 504-0002-13 的设计很有意思，它是由两部分组成的：上面是负责数据处理和通信的 WESDAC D20 C 模块，下面是负责现场接线和端子连接的 WESTERM D20 C 模块。这种“分体式”设计的好处显而易见：当模块出现故障需要更换时，你只需要拔掉上面的WESDAC部分，下面的现场接线完全不受影响，大大缩短了停机时间，简直是为运维人员量身定制的。这块WESDAC D20 C 504-0002-13，作为D20主处理器的一个“小弟”，通过D.20 Link进行通信，确保了在分布式I/O架构中，数据能够高效、可靠地传输。

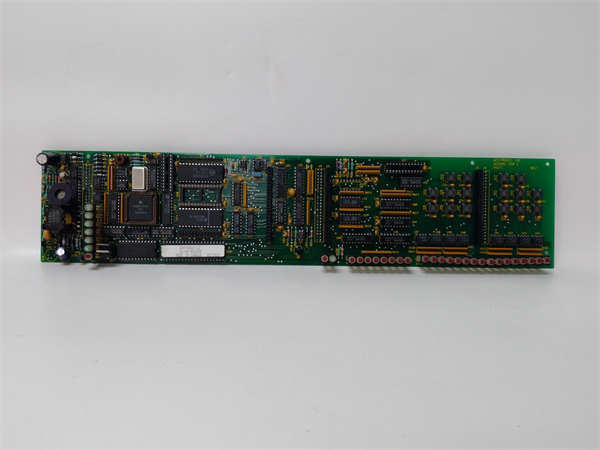

WESDAC D20 C 504-0002-13

WESDAC D20 C 504-0002-13 技术规格

主要特点和优势

咱们这块 WESDAC D20 C 504-0002-13 之所以能在工业界站稳脚跟，靠的不是花里胡哨的功能，而是实实在在的可靠性和灵活性。

首先，它最大的一个特点就是“分体式”设计。WESDAC和WESTERM两部分可以分离，这在现场维护时简直是“神操作”。你想想，模块坏了，你不用去动那些密密麻麻的现场接线，直接把上面的 WESDAC D20 C 504-0002-13 模块拔下来换个新的就行，这就是所谓的热插拔 (Hot-swappable)。这样一来，停机时间能缩到最短，运维效率那叫一个高。

其次，它的功能集成度高，是个真正的“多面手”。它自带16个数字量输入和8个控制输出，这对于很多点数不多的应用来说，一张卡就够了，不用再配好几张卡，省了钱也省了空间。如果你还需要模拟量功能，它还能通过加装子板来扩展，提供16路模拟量输入，或者8路输入和8路输出的组合。这种模块化设计 (Modular Design) 让你能根据实际需求灵活配置，不浪费一分钱。

再来就是它的通信和处理能力。它用的是一个2 MHz的Freescale 68HC11微处理器，这个处理器虽然老，但处理I/O数据绝对够用，而且稳定性超好。它支持GE自家的D.20 Link协议，可以实现远程分布式I/O，把模块放到离现场设备更近的地方，能大大减少现场布线的长度和复杂性。这种在恶劣工业环境下仍然能稳定工作、还能灵活扩展的特性，让WESDAC D20 C 504-0002-13在变电站、能源管理等关键应用中，一直备受青睐。

应用领域

WESDAC D20 C 504-0002-13 凭借其坚固可靠的设计和多功能性，在多个关键行业都有它的用武之地。

最核心的应用领域就是变电站自动化和SCADA系统。在变电站里，它通常被用作一个远程终端单元 (RTU)，负责采集各种开关、断路器的状态（数字量输入），并向它们发送控制命令（数字量控制输出），同时还能监测电压、电流等模拟量信号。通过D.20 Link通信，这些数据被实时上传到中央控制室的SCADA系统，确保了电力系统的安全稳定运行。

其次，在石油天然气行业，特别是在管道监控和泵站控制中，D20 C 504-0002-13 也常被用来监测管道压力、流量等参数，并控制泵机、阀门等设备。它的可靠性在这些高风险、无人值守的站点尤为重要。

此外，水处理和公共事业领域也是它的主要战场。在水厂、泵站，它用于监控水塔液位、泵机状态，并根据指令开启或关闭水泵，实现自动化控制，为城市供水系统提供了可靠的保障。

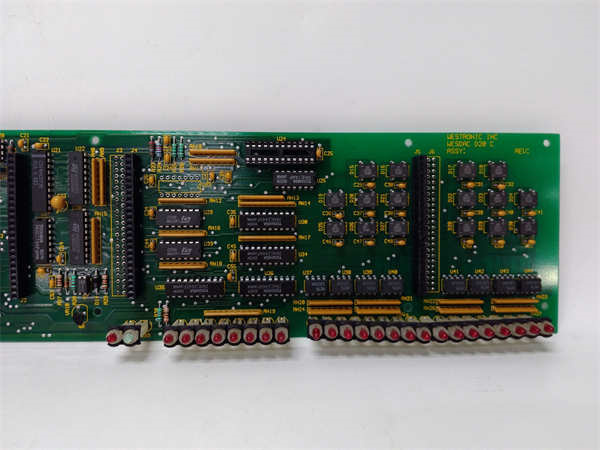

WESDAC D20 C 504-0002-13

相关产品

D20 C 504-0002-13 是GE D20系列家族的一员，它必须和同系列的其他产品一起使用才能构成一个完整的控制系统。

D20ME：这是D20系列的主控制器，D20 C 504-0002-13 作为其I/O从站，通过D.20 Link与之通信。

540-0159：这是为D20 C 提供的16路模拟量输入扩展子板，用于增加模拟量采集功能。

507-0301：DNP I/O模块，纯数字量输入功能，可以作为D20 C 的补充或替代。

508-0301：DNP I/O模块，纯数字量控制输出功能，适用于需要更多控制点数的场景。

WESTERM D20 C：作为D20 C 504-0002-13的下半部分，它是现场接线的端子板。

安装与维护

安装前准备: 安装WESDAC D20 C 504-0002-13模块时，必须先确保其所在的D20机箱已断电，这是任何电气操作的基本规矩。在处理模块时，要严格遵守静电防护规程，佩戴防静电腕带，以防静电放电损坏敏感的电子元件。将模块对准机箱插槽，平稳地推入，直到听见“咔”的一声，确保模块完全卡到位并牢固锁定，然后才能进行接线。接线时，请务必参考GE官方手册中的接线图，确保电源线和信号线连接正确，特别是地线连接必须可靠。

维护建议: WESDAC D20 C 504-0002-13模块的日常维护主要是靠其前面板的LED指示灯来诊断。通过观察这些指示灯的状态，可以快速判断模块是否正常工作、通信是否正常。由于其独特的分体式设计，如果模块出现故障，你不需要断开所有现场接线，只需要拔下故障的 WESDAC D20 C 模块，换上一个新的就行，大大简化了维修流程。不过，更换时必须使用相同型号的原厂备件，以确保系统兼容性和可靠性。任何复杂的故障排查或维修都应由经过培训的专业人员进行。
