WDPF系统 5X00502G01 模块：高集成度模拟量处理

描述

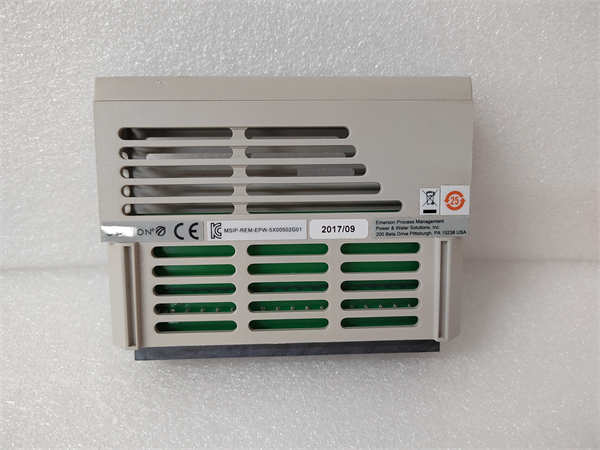

5X00502G01 产品概述

各位老总，这块 WESTINGHOUSE 5X00502G01 模块，你可以把它看作是 WDPF I/O 家族中的一位“多面手”。它的核心价值在于高密度集成，能够在一块卡件上处理比标准 AI 或 AO 模块更多的通道，或者同时提供输入和输出功能。在寸土寸金的现场机柜空间里，这种高集成度的 WESTINGHOUSE 5X00502G01 模块能够极大地优化布线和机柜体积，降低系统安装和维护的复杂度。

与单功能的 5X00499G01 相比，5X00502G01 这种混合或高密度的设计，更适合于那些需要同时监测大量传感器和控制少量执行机构的场景，例如辅助系统监控、公用工程（Utility）管理或非关键流程的控制。它通过 WDPF 专用的高速背板总线，实时、高精度地将现场数据传输给上层控制器，保障了整个分布式控制系统（DCS）的数据完整性和实时性。对于正在维护 WDPF 系统的用户来说，一块状态良好的 5X00502G01 备件，就是解决 I/O 容量不足或故障替换的最佳选择。

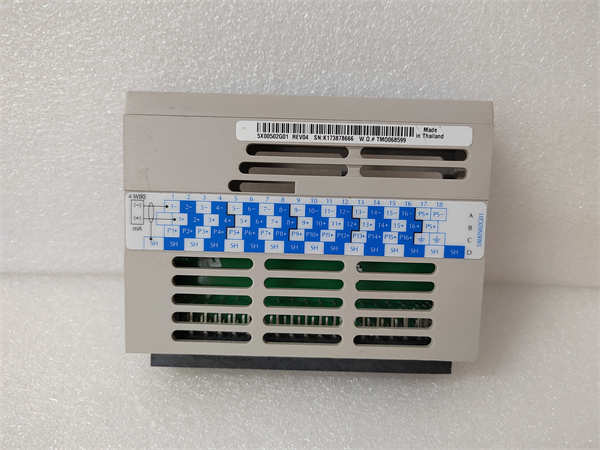

5X00502G01 WESTINGHOUSE

主要特点和优势

WESTINGHOUSE 5X00502G01 模块的亮点在于其高效与稳定性的完美结合，这是它能够在严苛工业环境中长期服役的资本：

高密度与集成效率：这是 5X00502G01 最突出的优势。它将多个模拟量通道集成在一块板卡上，大大减少了I/O插槽的占用，使得单个I/O笼架（Rack）能够连接更多的现场设备。这种高通道密度（High Channel Density）设计，不仅节约了硬件成本，更重要的是简化了现场布线和维护工作量。

卓越的信号处理能力：虽然通道密度高，但5X00502G01 的精度丝毫没有打折扣。它保持了 WDPF 系统一贯的16位高分辨率，能够精确处理各种标准信号（$4-20mA$, $0-10V$），并可配置支持热电偶（TC）和热电阻（RTD）等特殊信号。同时，它具备快速扫描速率（Fast Scan Rate），确保了采集的实时数据能准确反映现场瞬态变化。

工业级抗干扰与隔离：和同系列产品一样，这块 WESTINGHOUSE 5X00502G01 模块采用了高可靠性的通道隔离技术。这种隔离设计对于混合模块尤为重要——它有效防止了模拟量输入和模拟量输出通道之间可能产生的串扰（Crosstalk）和电磁干扰，确保了采集和输出信号的纯净度，提高了控制回路的稳定性。

强大的系统兼容性和冗余支持：5X00502G01 是为 WDPF 和 OVATION 系统架构无缝设计的，它能够完美兼容系统的网络协议和背板电源。它支持I/O站冗余（I/O Station Redundancy）配置，与冗余控制器一起工作时，能够提供极高的容错能力，保障在单点故障发生时，系统控制功能不会中断。

English Summary of Key Features and Advantages:

The WESTINGHOUSE 5X00502G01 module is a high-density, often hybrid, Analog I/O unit designed for the WDPF/OVATION DCS. Its primary benefit is its High Integration Efficiency, consolidating multiple AI and/or AO channels onto a single card, optimizing cabinet space and reducing wiring complexity—a key advantage in large-scale industrial plants.

This high-density design does not compromise performance; the 5X00502G01 maintains the required 16-Bit High Resolution and fast scan rates necessary for accurate, real-time data acquisition and precise control execution. Critically, it features Robust Isolation Technology, mitigating the risks of crosstalk and electromagnetic interference (EMI), especially important for modules handling both input and output signals simultaneously. Full compatibility with the WDPF architecture and built-in support for I/O Redundancy ensures the WESTINGHOUSE 5X00502G01 contributes significantly to system reliability and maximum availability in continuous operation environments.

应用领域

WESTINGHOUSE 5X00502G01 模块因其高集成度和灵活性，在各种工业场景中都有广泛应用，特别适合作为子系统接口：

辅助系统和公用工程：在电厂中，它常用于脱硫、脱硝（Flue Gas Desulfurization/Denitrification）系统、水处理单元和压缩空气站的控制。这些系统通常需要同时采集大量传感器信号（AI）并驱动执行器（AO），5X00502G01 的混合配置优势在此得到充分体现。

复杂设备的远程监控：用于连接大型工业设备（如压缩机、泵组）的状态监测系统。5X00502G01 采集设备的振动、温度、润滑油压力等信号，同时输出控制指令进行远程启停或调节，实现集中式诊断和分散式控制。

流程制造中的批量控制：在食品、制药等行业的批量（Batch）控制单元，5X00502G01 可用于控制反应釜的加料、搅拌速度和泄料阀门，同时监测内部温度和压力，其高精度输出保证了批次生产的一致性。

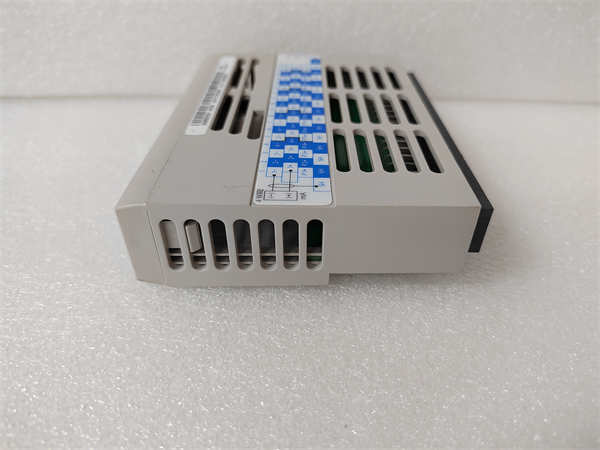

5X00502G01 WESTINGHOUSE

相关产品

与 5X00502G01 模块协同工作、形成完整WDPF/OVATION I/O站的关键相关型号包括：

5X00499G01：模拟量输入（AI）模块，与 5X00502G01 共同分担AI任务，502 可能是其高密度版本。

5X00500G01：模拟量输出（AO）模块，502 若是混合型，则两者共同完成AO任务。

5X00497G01：数字量I/O模块，与 5X00502G01 共同构建完整的现场I/O接口。

5X00389G01：WDPF/OVATION系列主控制器，是 5X00502G01 的数据处理核心。

5X00490G01：可能是WDPF系统中用于现场总线通信或冗余控制器的接口卡。

5X00507G01/5X00508G01：适用于该系列I/O模块的终端连接板（Termination Board），用于现场接线。

安装与维护

安装前准备:在安装 WESTINGHOUSE 5X00502G01 模块前，必须严格遵守静电释放（ESD）规程，并确认I/O机笼已断电。由于 5X00502G01 可能是高密度或混合模块，安装前需仔细核对接线端子板的型号和现场线缆的接入点，确保模拟量输入、输出信号没有混接或接错通道。尤其要检查热电偶/RTD信号的屏蔽和接地是否符合 WDPF 规范，这直接影响 5X00502G01 的采集精度。

维护建议:对于 WESTINGHOUSE 5X00502G01 这种高密度模块，维护的重点是热管理和连接完整性。定期检查模块及机笼的散热情况，避免通道过多导致局部发热积聚。由于 5X00502G01 接口数量多，应定期检查所有现场接线螺丝的紧固程度，防止虚接导致的信号波动。
