Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) – 工业级振动监测模块，现货速发！

描述

Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116)：这套扩展振动监测模块，是VM600系统里的“千里眼”和“顺风耳”！它提供16个动态通道和4个转速通道，24位高精度数据采集，支持FFT分析，实现对关键旋转机械的高分辨率振动和转速监测，最大采样率：高达98 kHz。专为深度故障诊断和预测性维护而生。原厂正品，稳定可靠，助你洞察设备“健康”奥秘！

VM600 XMV16 (600-003 / 620-001-001-116) 产品概述

兄弟，你问到的这套Vibro-meter VM600 XMV16，型号是600-003（这是它的核心处理卡，XMV16）和620-001-001-116（这是它的配套输入/输出卡，XIO16T），它们在Meggitt Vibro-meter的VM600机架式机械保护与状态监测系统里，可不是单打独斗的，而是“秤不离砣，公不离婆”的黄金搭档！它们一起构成了一套高性能的扩展振动状态监测模块。简单来说，它就是VM600系统里负责“深入体检”的专家，专门用来获取、处理和分析各种关键旋转机械的动态信号（比如振动、位移、速度、加速度）以及转速信号。

这套VM600 XMV16 / XIO16T 模块，可不是那种只会报个警的简单货色。它可是为了更深层次的状态监测 (Condition Monitoring) 和故障诊断 (Fault Diagnosis) 而设计的。想想看，你的关键设备高速运转，那些微小的振动异常，可能就是未来大故障的预兆。这套模块能提供24位的高精度模数转换 (Analog-to-Digital Converter)，确保采集到的数据既精细又准确，不会错过任何细节。它还具备强大的信号处理能力，包括快速傅里叶变换 (Fast Fourier Transform, FFT) 分析，能把复杂的振动信号分解成一个个频率成分，就像给机器做了一次全面的“B超”，哪里有异响，哪个部件出了问题，都能一清二楚地显示出来。当它安装在VM600 ABE04x 或 ABE056 机架上时，这套 Vibro-meter VM600 XMV16 模块能提供高达16个动态测量通道和4个转速测量通道，而且每个通道都能独立配置，适应各种复杂的监测需求。配合VibroSight® 软件，你就能灵活地设定数据采集策略（时间基准、事件触发或基于机器运行工况），进行全方位的分析。无论是异步采样还是同步（阶次跟踪）采样，VM600 XMV16 (600-003 / 620-001-001-116) 都能轻松应对，为你的预测性维护策略提供最可靠的数据支撑。

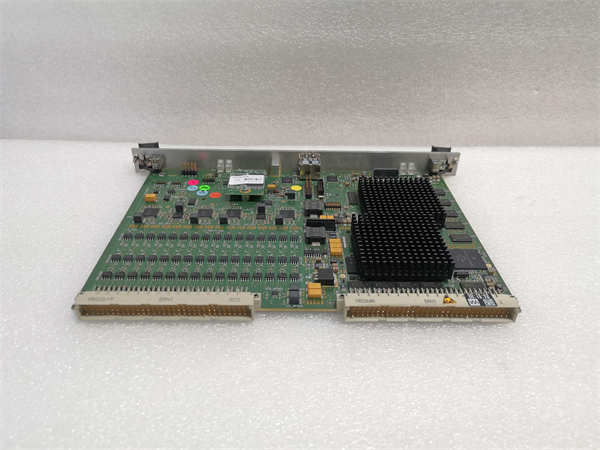

Vibro-meter 600-003 620-001-001-116 VM600 XMV16

VM600 XMV16 (600-003 / 620-001-001-116) 技术规格

主要特点和优势

谈到 Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) 这套模块，它在工业振动监测领域那可是名副其实的“尖子生”，它的特点和优势，足以让你在面对复杂的设备问题时胸有成竹。

首先，它最大的亮点就是卓越的数据采集精度和通道密度。这套模块提供了16个动态通道和4个转速通道，而且每个通道都能独立配置，你想想看，一台设备上再多的测点，它也能“吃得下”。更关键的是，它采用了24位高分辨率模数转换 (Analog-to-Digital Conversion, ADC)，这意味着它能捕捉到极其微弱的振动信号，数据精度之高，就像用“显微镜”看振动一样，任何细微的异常都逃不过它的“法眼”。高达98 kHz的采样率，确保了即使是高速旋转机械的高频振动特征，也能被完整地记录下来，为精准的故障诊断 (Fault Diagnosis) 提供了最原始、最可靠的数据源。

其次，VM600 XMV16 具备强大的板载信号处理能力。它可不只是个数据采集器，它内部集成了强大的数字信号处理器 (Digital Signal Processor, DSP)，能够直接在卡上进行高级的振动分析，比如高分辨率的快速傅里叶变换 (Fast Fourier Transform, FFT) 分析，最高可达6400线的频谱分辨率。这意味着它能把复杂的振动波形分解成清晰的频率图谱，帮你一眼看出哪里有不平衡、不对中、轴承故障或者齿轮磨损等问题。而且，它支持多种采样模式，包括异步采样（固定频率）和同步采样（阶次跟踪），特别是阶次跟踪 (Order Tracking)，对于那些转速变化的设备来说，简直是“神器”，它能消除转速变化对振动数据的影响，让你看到真正与机器阶次相关的振动特征，大大简化了变工况下的故障诊断难度，提高了预测性维护 (Predictive Maintenance) 的准确性。

最后，这套 VM600 XMV16 模块在系统集成和可维护性方面也做得非常出色。它与Meggitt Vibro-meter的VibroSight® 软件无缝配合，形成了一套完整的振动监测和诊断解决方案。通过以太网接口，它能高效地将海量的振动数据传输到上位机，进行可视化、趋势分析和深度诊断。更值得一提的是，VM600 XMV16 / XIO16T 卡对支持热插拔 (Hot-Swapping)，这意味着你可以在VM600机架不掉电、不影响其他通道监测的情况下，直接更换或维护故障模块，大大减少了停机时间 (Downtime)，提升了整个系统的可用性 (Availability)。再加上所有输入输出都经过了电磁干扰 (Electromagnetic Interference, EMI) 防护设计，确保了在恶劣工业环境下的稳定可靠运行。这些优势综合起来，使得 Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) 成为关键旋转机械状态监测的顶尖选择。

The Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) module is a standout in machinery monitoring, characterized by its sophisticated capabilities and the significant operational advantages it delivers.

Its primary strength lies in superior data acquisition precision and channel density. This module provides 16 dynamic channels and 4 tachometer channels, all independently configurable, allowing for comprehensive coverage of complex machinery with numerous measurement points. The crucial aspect is its 24-bit high-resolution Analog-to-Digital Conversion (ADC), which ensures the capture of even the most subtle vibration signals with exceptional accuracy, leaving no detail overlooked. A high sampling rate of up to 98 kHz ensures that high-frequency vibration characteristics, common in high-speed rotating machinery, are fully recorded, providing the most reliable raw data for precise fault diagnosis.

Secondly, the VM600 XMV16 boasts powerful on-board signal processing capabilities. It’s more than just a data collector; its integrated Digital Signal Processor (DSP) performs advanced vibration analysis directly on the card, including high-resolution Fast Fourier Transform (FFT) analysis, reaching up to 6400 lines of spectral resolution. This allows complex vibration waveforms to be transformed into clear frequency spectrums, enabling quick identification of issues like unbalance, misalignment, bearing faults, or gear wear. Furthermore, it supports multiple sampling modes, including asynchronous (fixed frequency) and synchronous (order tracking). Order tracking is particularly invaluable for variable-speed machines as it normalizes data to machine speed, clarifying vibration characteristics directly related to rotational orders, which greatly simplifies fault diagnosis in challenging operational scenarios and enhances the accuracy of predictive maintenance.

Lastly, the VM600 XMV16 module is engineered for seamless system integration and simplified maintenance. It integrates flawlessly with Meggitt’s VibroSight® software, forming a complete vibration monitoring and diagnostic solution. Its Ethernet interface ensures efficient transmission of large volumes of vibration data to the host system for visualization, trend analysis, and in-depth diagnostics. Crucially, the VM600 XMV16 / XIO16T card pair supports hot-swapping, allowing modules to be replaced or maintained without powering down the entire VM600 rack or interrupting monitoring on other channels. This significantly reduces downtime, a critical advantage in high-availability industrial applications. Its robust design, including Electromagnetic Interference (EMI) protection on all inputs and outputs, further ensures stable and reliable operation in harsh industrial environments. These combined features position the VM600 XMV16 (600-003 / 620-001-001-116) as a top-tier choice for advanced condition monitoring of critical rotating machinery.

应用领域

Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) 这套模块，凭着它那“火眼金睛”般的振动监测和分析能力，主要被那些对关键旋转机械的可靠运行和预测性维护要求极高的行业视为“座上宾”。

在电力生产行业，无论是大型的燃气轮机、蒸汽轮机、水轮发电机组，还是电厂里至关重要的给水泵、引风机等，它们都是电厂的“心脏”和“肺”。VM600 XMV16 模块能够对这些设备进行全面而深入的振动状态监测，包括轴心轨迹、阶次振动、轴承振动、齿轮啮合等，为电厂运行人员提供精确的诊断信息，帮助他们及早发现设备潜在的故障，优化维护计划，从而最大限度地提高机组的可用性和发电效率。

对于石油和天然气行业来说，无论是远在深海的钻井平台，还是陆上的炼油厂和天然气处理厂，那里的关键设备，比如大型离心压缩机、往复式压缩机、各种泵和大型冷却风机，它们的工作环境往往恶劣，而且一旦停机，损失那可是天文数字。VM600 XMV16 (600-003 / 620-001-001-116) 模块的实时高精度监测和强大的分析能力，能帮助这些企业精准评估设备健康状况，防止计划外停机，确保生产连续性和安全性。

此外，在重工业领域，像钢铁、水泥、造纸、化工等，各种大型电机、减速机、风机、泵和轧机都是生产线的“骨架”。VM600 XMV16 能够提供设备运行的精细化振动数据，帮助这些工厂实施全面的预测性维护策略，减少意外停机造成的损失，延长设备寿命，优化运营成本。它的耐恶劣环境设计和热插拔功能，也让它非常适合这些对系统稳定性和可维护性有高要求的工业现场。

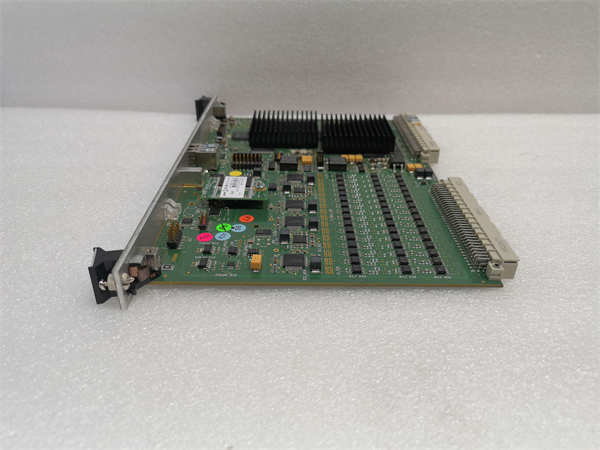

Vibro-meter 600-003 620-001-001-116 VM600 XMV16

相关产品

VM600 XMV16 (600-003 / 620-001-001-116) 这套模块，是VM600系统里的“分析专家”，它需要和整个VM600生态系统里的其他“伙伴”协同合作，才能发挥出最大的威力。

VM600 XIO16T (620-001-001-116)：这个就是与 XMV16 (600-003) 模块配套的输入/输出卡，它俩是**“绑定销售”**的，XMV16负责处理，XIO16T负责接传感器信号，缺一不可。

VM600 ABE04x / ABE056 机架：这是 VM600 XMV16 的“大本营”，所有的VM600模块都插在这个19英寸的标准机架上，通过机架背板进行通信和供电。

VM600 RPS6U (200-582-500-021)：机架的电源模块，它给包括 VM600 XMV16 在内的所有VM600模块提供稳定可靠的直流电源，是整个系统能够正常运行的“供血泵”。

VM600 CPUM / CPUR / CPUR2 (200-595-xxx-xxx)：这是VM600机架的中央处理单元和通信接口模块，它负责管理整个机架里所有的卡（包括 VM600 XMV16），并把 XMV16 采集到的振动数据通过工业协议（如Modbus TCP/PROFINET）传输给上位机系统。

VibroSight® 软件：这是Meggitt Vibro-meter专用的上位机软件平台，它通过CPUM与 VM600 XMV16 通信，用于配置 XMV16 的监测参数，实时显示振动数据，进行高级振动分析（如瀑布图、轴心轨迹图等），以及生成报告。

Vibro-meter 各类传感器 (例如：TQxxx 系列涡流探头、CAxxx 系列加速度计、CVxxx 系列速度传感器)：这些是直接安装在设备上，采集原始振动或转速信号的物理传感器。它们将信号送入 VM600 XMV16 的XIO16T卡进行处理。

安装与维护

安装前准备: 在你着手安装这套 Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) 模块之前，哥们儿有几点得跟你说清楚，这都是老司机的经验。首先，务必确保VM600机架的主电源已经彻底切断并做好安全锁定，这是安装任何模块的“金科玉律”，带电操作那是拿设备和人身安全开玩笑！戴上专业的防静电腕带，并确保它妥善接地， VM600 XMV16 这种高精度的电子模块，最怕静电这个“隐形杀手”。仔细检查你手上的 XMV16 (600-003) 处理卡和它的搭档 XIO16T (620-001-001-116) I/O卡，确保外观没有任何损坏，特别是它们的金手指部分，要完好无变形，干干净净。然后，在VM600机架上找到为XMV16/XIO16T预留的专用卡对插槽，通常是双宽度的，清理干净，确保没有灰尘或杂物阻碍插入。记住，XMV16插在前面板，XIO16T插在后面板，它们必须对号入座，才能通过机架背板实现完美连接。

维护建议: Vibro-meter VM600 XMV16 (600-003 / 620-001-001-116) 这套模块，设计得那是相当结实，但日常维护还得做到位，才能让它发挥最大功效，延长使用寿命。首先，保持VM600机架内部和模块本身的清洁干爽，定期清理积尘，确保通风散热通道畅通无阻，避免过热是保护电子元件的关键。其次，要定期检查所有连接到 XIO16T 上的传感器电缆和接线端子，确保它们连接牢固，没有松动、腐蚀或者绝缘层破损的情况。这些小细节如果忽略了，可能导致信号质量下降，影响监测精度。通过 VibroSight® 软件，要经常关注 VM600 XMV16 模块的运行状态和所有监测通道的数据质量。软件会提供各种诊断信息，比如通道状态、采样率是否正常、是否有输入信号故障等。同时，定期查看系统日志，里面会记录 XMV16 模块和整个VM600系统的各种事件和警告。如果遇到任何模块上的LED指示灯异常亮起，或者软件报出故障信息，务必及时处理。
