Vibro-Meter VM600 MPC4 振动监测卡件 – 关键设备保护专家，老系统焕新颜！

描述

Vibro-Meter VM600 MPC4：这块多功能保护卡，那是关键机械保护界里的“硬通货”！它是VM600系统的核心，专为涡轮机、压缩机等关键旋转机械提供超高速、高精度的振动、位移、速度和加速度监测与保护。输入通道：4/8通道可选，保护响应时间：<10ms，通信接口：RS-232/以太网。专治各种机械“疑难杂症”。

VM600 MPC4 产品概述

VM600 MPC4，全称是多功能保护卡 (Multi-Purpose Card)，它就是Vibro-Meter (现在隶属于梅格-吉特集团) 旗舰产品 VM600 机械保护和状态监测系统的心脏。在那些动辄几千万甚至上亿的关键旋转机械，比如大型蒸汽轮机、燃气轮机、透平压缩机、水轮机等领域，它的地位是不可撼动的。VM600 MPC4 的主要任务，就是实时、高速地采集并处理来自各种传感器（如电涡流、速度传感器、加速度计等）的动态信号。

这块 Vibro-Meter VM600 MPC4 卡件的核心价值在于它的保护功能。它不只是一个监测仪，更是一个能在毫秒级时间内做出反应的“守护神”。它能根据预设的报警和跳闸阈值，迅速判定机械故障的严重程度，并在极短的时间内输出继电器信号，触发机组紧急停车（Trip），从而避免灾难性的设备损坏。VM600 MPC4 通常安装在VM600机架（Rack）内，与200-510-070-113、200-510-111-034 等信号调理或输入输出模块协同工作，共同构筑起对关键机械的全方位保护体系。在整个自动化系统中的定位，它是安全等级最高的专用保护层，独立于分布式控制系统 (DCS) 或 可编程逻辑控制器 (PLC)，确保保护回路的独立性和可靠性。

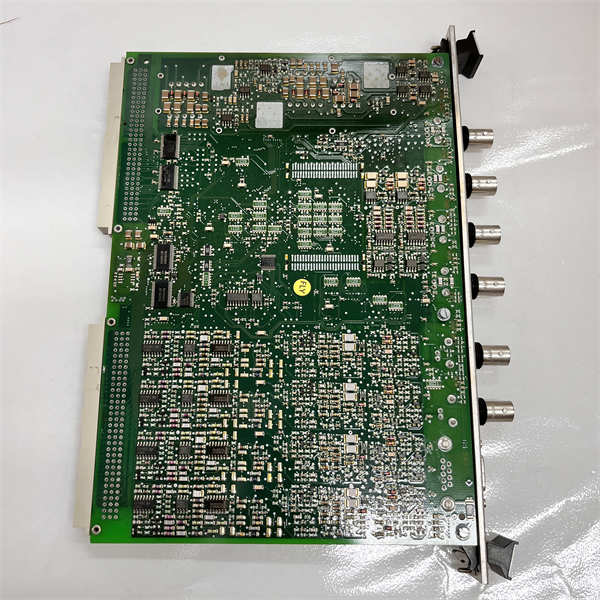

Vibro-meter 200-510-070-113 200-510-111-034 VM600 MPC4

VM600 MPC4 技术规格

主要特点和优势

VM600 MPC4 之所以能成为业内“老炮儿”们公认的好货，主要就凭它这几把“刷子”：

高速处理，实时保护：它的保护响应时间，那真是快如闪电，一般都在 10 毫秒 (ms) 级别以内。这对于那些高速旋转的机械来说，是救命的速度。在振动或轴位移超限的那一瞬间，Vibro-Meter VM600 MPC4 就能完成采集、处理、判断到输出跳闸信号的全部动作。这种毫秒级响应 (Millisecond Response) 是PLC或通用DCS难以企及的，它确保了在机械损坏发生前，就能安全停车，最大限度地减少损失。

高度灵活，功能强大：一块 VM600 MPC4 卡能同时处理多种信号，比如轴振动（Shaft Vibration）、轴向位移（Axial Position）、胀差（Differential Expansion）等。用户可以根据需要灵活配置报警阈值 (Alert & Danger Limits)，甚至可以进行复杂的逻辑判断，实现更精细的机械健康管理。例如，200-510-070-113 或 200-510-111-034 这类型号，它们提供了可配置的输入通道和处理能力，能够满足各种API 670 标准（美国石油学会标准）的严苛要求。

高可靠性与冗余设计：作为保护系统，VM600 MPC4 的可靠性是头等大事。它采用了三重模块化冗余 (Triple Modular Redundancy, TMR) 的设计理念，虽然MPC4本身通常是双冗余配置，但整个VM600系统平台的设计就是为高可用性 (High Availability) 服务的。它自带在线自检诊断 (Online Self-Diagnosis) 功能，可以实时监测卡件自身的健康状态，一旦发现问题，立即发出警告，保证在保护功能受损前就能进行维护。这种设计使得系统的平均故障间隔时间 (MTBF) 极长。

状态监测数据丰富：除了基本的保护功能，Vibro-Meter VM600 MPC4 还能提供丰富的状态监测数据，比如原始波形、FFT频谱分析等。这些动态数据 (Dynamic Data) 能通过专用的通信接口（如Modbus TCP/IP）传送到上位机状态监测系统 (CMS) 进行深度分析，帮助工程师进行故障预测和预知维护 (Predictive Maintenance)，真正做到“防患于未然”。

English Summary of Features and Advantages:

The Vibro-Meter VM600 MPC4 module is the central processing unit and protective core of the renowned VM600 machinery protection and condition monitoring system.1 Its primary strength lies in its ultra-fast response time, typically less than 10 milliseconds, which is critical for preventing catastrophic failures in high-speed rotating equipment like turbines and compressors. This speed ensures that a machine trip is initiated immediately upon exceeding predefined Danger Limits. The VM600 MPC4 boasts exceptional signal processing capability, handling various transducer inputs (proximity probes, accelerometers, velocity sensors) simultaneously and conforming rigorously to international standards such as API 670. Furthermore, the card’s architecture is built for Maximum Reliability. It incorporates continuous online self-monitoring diagnostics to ensure the integrity of the protection channels at all times. Models like 200-510-070-113 and 200-510-111-034 exemplify the platform’s modularity and ability to support multiple measuring channels with full redundancy options. Beyond basic protection, the VM600 MPC4 also functions as a data source, providing rich dynamic data (raw waveforms, FFT spectral data) crucial for advanced Condition Monitoring System (CMS) applications, aiding in true Predictive Maintenance.2

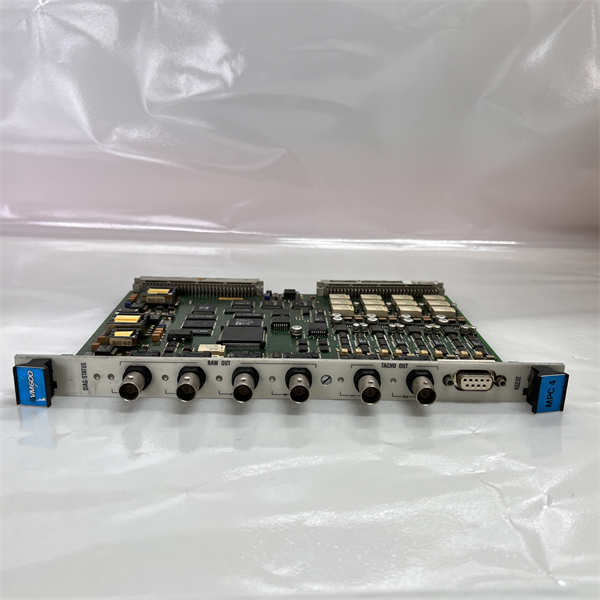

Vibro-meter 200-510-070-113 200-510-111-034 VM600 MPC4

应用领域

Vibro-Meter VM600 MPC4 及其配套模块 200-510-070-113、200-510-111-034 的应用领域，都是那些被称为“工业心脏”的关键设备所在地。

发电厂和电力行业：这是 VM600 MPC4 的主战场。大型的燃气轮机、蒸汽轮机、水轮发电机组，其轴承振动、轴位移、转速等参数的监测与保护，是电厂安全运行的头等大事。VM600 MPC4 确保机组在发生不平衡、轴承损坏、油膜失稳等故障时，能够及时、准确地停车，避免机组解体。

石油天然气和石化行业：在炼油、乙烯、液化天然气 (LNG) 等装置中，大型压缩机、泵、风机是核心生产单元。这些机械的连续运行至关重要，一旦停机，经济损失巨大。Vibro-Meter 200-510-111-034 这类信号处理卡件，能够精确监测并保护这些关键透平机械，特别是在应对喘振 (Surge) 等复杂工况时，VM600系统的保护精度和响应速度是其他系统无法替代的。

冶金和钢铁工业：高速轧机、大型鼓风机等设备对振动监测和轴承保护的要求也很高。Vibro-Meter 200-510-070-113 这类模块在这些高负荷、高环境温度的场合，依然能保持监测的稳定性和准确性，保障生产线的连续性。

通用工业的关键机械：包括大型离心泵、航空发动机测试台、造纸机的压榨辊等，只要是单体价值高、停机成本高、对安全性有高要求的旋转机械，VM600 MPC4 系统就是保护的首选。它提供的SIL 2（安全完整性等级）认证能力，是许多安全关键应用 (Safety Critical Application) 的强制要求。

相关产品

VM600 MPC4 是VM600机架中的核心卡，它需要与多种模块协同工作，才能完成完整的保护和监测功能。以下是与之关联的其他重要产品型号：

IOC4T: VM600系统的输入/输出通信卡 (I/O Communication Card)，它负责将 VM600 MPC4 的报警和状态数据，通过Modbus等协议传输给DCS或上位机。3

CMC16: VM600系统中的状态监测卡 (Condition Monitoring Card)，与MPC4共存，CMC16 更侧重于数据采集和分析，而 VM600 MPC4 更侧重于保护跳闸功能。

Vibro-Meter 110-405-000-013: 典型的电涡流位移传感器（Proximity Sensor），它是前端信号源，直接将机械振动信号输入给 200-510-070-113 或 200-510-111-034 等信号调理模块。

VM600 Rack: 19英寸机架，是 VM600 MPC4 和所有其他卡件的物理载体和供电背板。4

200-510-070-113: 可能是特定型号的VM600 I/O接口模块，负责接收来自传感器（如速度/位移）的原始信号，并将其调理后送给 VM600 MPC4 处理。

200-510-111-034: 可能是另一款高性能信号处理模块或不同通道数的I/O模块，与 200-510-070-113 类似，但可能适用于不同类型的传感器或应用。

VM600 MPS: VM600平台上的旧型号保护卡，VM600 MPC4 是其主要的升级或替代型号，功能更强大，性能更优异。

安装与维护

安装前准备：安装 VM600 MPC4 及配套的 200-510-070-113、200-510-111-034 模块之前，必须严格确认VM600机架（Rack）已断电，或至少将待操作插槽的电源隔离，这是第一位的安全规范。检查所有I/O接线端子是否牢固，特别是传感器信号线和接地屏蔽线，接地不良是振动监测系统最常见的故障源。新模块VM600 MPC4 上架前，应先确认其固件版本是否与现有系统中的其他卡件兼容，并在软件配置工具（如VM600 CPC）中预先配置好保护参数和跳闸逻辑，确保即插即用，缩短停机时间。

维护建议：对 VM600 MPC4 这类核心保护卡，维护工作主要是周期性的功能测试和环境检查。建议每年或每两年进行一次模拟跳闸测试（Simulated Trip Test），验证从传感器输入到 VM600 MPC4 逻辑处理再到继电器输出的整个保护回路的可靠性。
