UFC760BE1142：实现电网高速同步和精确测量的核心接口模块

描述

UFC760BE1142 产品概述

兄弟们，你问的这块 ABB UFC760BE1142 3BHE0Q4573R1142，在 HVDC 换流站里，相当于控制系统连接物理世界的“耳朵”和“手脚”。它不直接执行复杂的控制算法（那是 PPC902CE101 这类 CPU 的活），但它负责最高速、最准确地采集来自现场的电压、电流、开关状态等关键电网信息，并将它们转换成数字信号，以毫秒级（Millisecond Level）的速度传输给核心处理器。

在 HVDC 和 FACTS（柔性交流输电系统）这种电力电子应用中，系统的控制周期和反应速度是决定电网稳定的生命线。任何一点延迟或不准确的测量，都可能导致换流阀误触发或控制失灵。因此，ABB UFC760BE1142 这种通用现场总线控制器 (Universal Fieldbus Controller) 模块，必须具备极高的测量精度和极快的 I/O 扫描速率。它的设计内置了高性能的 A/D（模拟-数字）转换器和信号预处理逻辑，能够在强电磁干扰的环境下，精确捕捉到电网中的微小变化。

这块 ABB UFC760BE1142 模块是 MACH 平台（这是 ABB 专为电力电子控制设计的高性能系统）不可或缺的组成部分。它通过专有的高速背板总线或光纤链路与主处理器通信，确保了数据传输的确定性 (Determinism) 和同步性。总而言之，UFC760BE1142 提供的高质量、高实时性数据是 HVDC 控制系统做出精准、快速决策的基础。

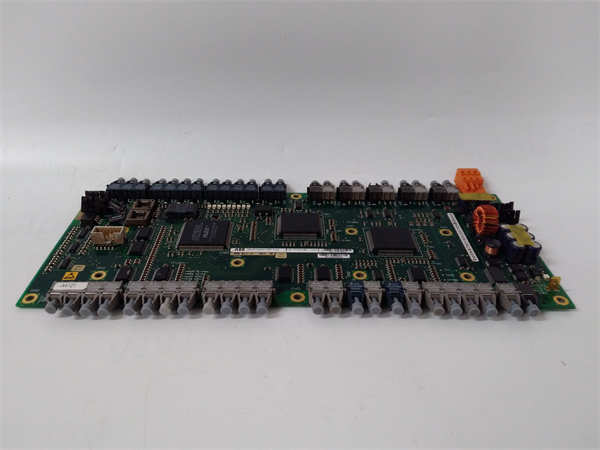

UFC760BE1142 3BHE0Q4573R1142

主要特点和优势

高速、高精度数据采集：UFC760BE1142 最大的特点就是它的 I/O 速度和测量精度。在电力电子控制中，往往需要对电网的电压、电流波形进行实时、高频采样，才能计算出准确的瞬时值和有效值。ABB UFC760BE1142 模块能够以极快的速率进行模拟量和数字量采集，满足 HVDC 系统对毫秒级控制周期的要求。其内置的 A/D 转换器具备高分辨率，确保了测量数据的准确性，避免了因测量误差导致的控制偏差。

极强的电磁兼容性 (EMC)：HVDC 和 FACTS 换流站是高压、大电流、强电磁干扰 (EMI) 的环境。UFC760BE1142 模块采用了特殊的加固设计、隔离技术和滤波电路，使其在极其恶劣的电磁环境中也能稳定、准确地工作。这种高抗干扰能力（High Noise Immunity）是保证系统在电网故障或瞬态过程中持续可靠运行的关键。

灵活的通用接口设计：作为通用现场控制器，ABB UFC760BE1142 被设计成可以灵活地配置和连接不同类型的现场设备。它可能包含多种输入/输出通道，用于连接传感器、保护继电器、断路器状态等。这种灵活性使得 UFC760BE1142 可以广泛应用于 HVDC 系统中的交流控制、直流控制、滤波控制等多个子系统，实现了硬件平台的标准化。

支持系统级冗余配置：在 HVDC 这种电网级的关键应用中，零停机是基本要求。UFC760BE1142 模块通常被设计为支持系统级冗余 (System Redundancy) 配置。它能够与冗余的主处理器和背板协同工作，即使模块自身发生故障，备用通道也能无扰动地 (Bumpless) 接管 I/O 功能，确保数据的连续采集和控制的持续性，极大提升了系统的高可用性 (High Availability)。

The ABB UFC760BE1142 is a specialized Universal Fieldbus Controller module within the high-performance MACH platform, critical for HVDC and FACTS applications. Its core strength lies in its ability to execute high-speed, high-resolution analog and digital data acquisition, delivering deterministic real-time measurements to the main PPC processors. Utilizing high-fidelity A/D conversion and a robust physical design, the UFC760BE1142 maintains exceptional Electromagnetic Compatibility (EMC), ensuring accurate operation even in the severe electrical noise characteristic of converter stations. This module acts as the crucial interface, supporting millisecond-level control cycles and high-availability system redundancy schemes. Its standardized and flexible interface design allows it to be deployed across various subsystems—from AC filtering to DC control—making the ABB UFC760BE1142 essential for maintaining fast, stable, and accurate grid-level control.

应用领域

ABB UFC760BE1142 的应用领域聚焦于高压电力电子设备的控制和保护。

高压直流输电（HVDC）换流站：这是最主要的应用。UFC760BE1142 负责从电压互感器 (VT)、电流互感器 (CT) 及其二次设备采集数据，并将这些数据实时传递给换流阀控制和直流线路保护系统。它确保了换流站对电网变化的快速响应和精准控制。

柔性交流输电系统（FACTS）：如 SVC (静止无功补偿器) 和 STATCOM (静止同步补偿器)。在这些系统中，UFC760BE1142 用于高速采集交流系统电压和电流，然后将数据用于计算无功功率需求和触发电力电子器件（如晶闸管或 IGBT）的指令，以实现电网电压的快速稳定。

大功率变频器（HV Drives）：在冶金、矿山等行业的超大型电机驱动系统中，UFC760BE1142 也被用于高性能速度、转矩和电流反馈的采集，确保驱动器控制的动态性能和准确性。

电网并网和微电网控制：在将大型风电场、太阳能电站或储能系统并入电网时，UFC760BE1142 用于高速监测并网点的电压和频率，确保并网的同步性和电能质量。

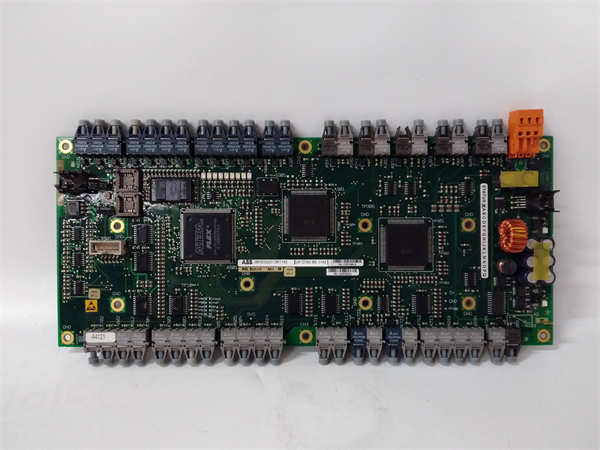

UFC760BE1142 3BHE0Q4573R1142

相关产品

UFC760BE1142 模块作为 ABB MACH 平台的一部分，通常需要与以下核心模块配合使用：

PPC902CE101：MACH 系统的核心处理器 (CPU) 模块，UFC760BE1142 采集的数据就是传给它来执行控制逻辑的。

DCF804：ABB 的高速光纤通信卡，常用于 UFC760BE1142 与远程 I/O 或光纤现场设备的连接。

UFC760AE101：UFC760BE1142 的另一个版本或同系列模块，可能在 I/O 配置或功能上有细微差别。

TDC 2000/3000：虽然 UFC760BE1142 专用于 MACH，但在某些混合或升级系统中，它们可能与 ABB 较老的 TDC 控制器存在通信集成需求。

PCC 模块：脉冲和保护控制器 (Pulse and Protection Controller) 系列的其他卡件，与 UFC760BE1142 共同构建控制保护功能。

安装与维护

安装前准备: 安装 ABB UFC760BE1142 模块时，必须严格遵守 ABB MACH 系统的安装和安全指南。该模块通常支持在线热插拔（Hot-Swap），但在操作前仍需通过工程站软件确认系统状态，并佩戴防静电 (ESD) 手环。UFC760BE1142 的 I/O 接线端子应预先连接好屏蔽电缆和信号线，并确保屏蔽层正确接地，以最大程度地发挥其抗干扰能力。如果用于冗余配置，需验证两个 UFC760BE1142 模块之间的同步链路（如果适用）连接完好。

维护建议: ABB UFC760BE1142 的维护重点在于定期检查其诊断指示灯和系统诊断报告。由于它负责高精度测量，应定期校准与其连接的传感器和变送器，确保输入数据的准确性。
