Name: TRICONEX MP3101 三模冗余(TMR)主处理器模块 - 山西鑫业达国际贸易官网
Brand: Triconex

描述

TRICONEX MP3101(常被称为MP3101 S2)是一款卓越的高性能主处理器模块，专为Triconex Trident和Tricon CX等领先的安全仪表系统(SIS)而设计。作为Triconex系统实现最高安全完整性等级(SIL 3)的核心“大脑”，MP3101模块负责执行所有的安全逻辑程序，处理来自I/O模块的现场数据，并生成精准的控制输出指令。它采用了Triconex闻名全球的独家三模冗余(TMR)架构，内部集成三套完全独立的处理器和处理路径（例如，通常基于Motorola MPC860处理器），并通过严密的专利表决机制（即“二取三”投票）对运算结果进行实时比对和验证，确保了计算的绝对准确性、可靠性和无中断运行。

TRICONEX MP3101的设计充分考虑了工业应用对极致故障容错和高可用性的严苛要求，能够承受恶劣的工业环境，并提供全面的、持续的自诊断功能，实时监控自身健康状态和系统完整性。即使在单个或两个内部处理器发生故障时，系统也能无缝地维持正常运行，从而消除了单点故障，保障了关键过程的持续安全。凭借其强大的处理能力、极致的可靠性、灵活的通信接口和易于维护的特性，TRICON18EX MP3101成为石油天然气、化工、电力、核能等高风险行业中紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路的理想选择，为企业的生命线提供了坚不可摧的安全屏障。

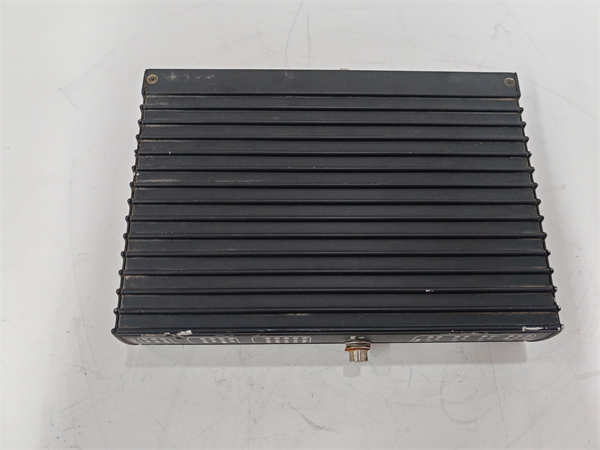

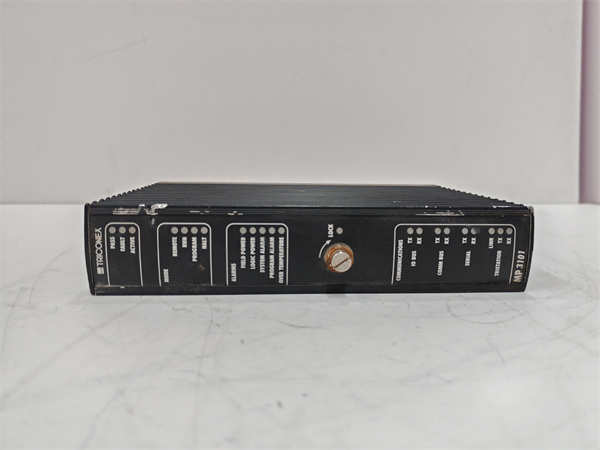

TRICONEX MP3101

技术规格

产品型号：MP3101(或MP3101 S2)

制造商：TRICONEX(现属Schneider Electric)

产品类型：三模冗余(TMR)主处理器模块

主处理器:Motorola MPC860(32位，50 MHz)，部分版本可能采用更高性能的PowerPC 7448(900 MHz)

内存:Flash PROM:6 MB(用于SX,IOX和控制应用存储，CRC保护)；DRAM:16 MB(用于SX控制应用执行和程序/SOE数据，字节奇偶校验)；NVRAM:8 KB(用于保持性变量，CRC保护)

系统总线:TriBus(25 Mbps，32位CRC保护，32位DMA，完全隔离)

通信接口:TriStation编程/诊断端口(10BaseT Ethernet RJ-45)；RS-232/485 Modbus DTE端口(DB-9)；调试端口(RJ-12)

供电电压:24 VDC(标称)，操作范围19.2VDC至30VDC(含5%AC纹波容差)

最大功耗:8 W(逻辑功耗)

时钟日历:电池备份(1/2 AA锂电池)，预计寿命15年

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

湿度范围:5%至95%RH(无凝露)

功能安全认证:SIL 3(符合IEC 61508/61511标准)

热插拔:支持在线更换(Hot-Swappable)

主要特点和优势

TRICONEX MP3101主处理器模块以其专为关键安全应用而设计的高级特性，提供了无与伦比的优势：

极致的三模冗余(TMR)架构：MP3101的核心是其专利的TMR技术。模块内部集成三套完全独立的处理器和处理路径，它们并行执行相同的控制逻辑和计算。主处理器通过“二取三”表决机制对三组数据进行实时比对和验证，确保最终结果的绝对准确性。这种设计消除了任何单点故障，即使单个或两个内部处理器出现故障，系统也能继续无缝、无错误地运行，从而实现了最高的故障容错能力和系统可用性。

强大的处理能力与高效性能：凭借其高性能的32位处理器（如Motorola MPC860或PowerPC 7448）和优化的固件，TRICONEX MP3101能够高效地执行复杂的安全逻辑和算法，确保对过程变化的快速响应。其内置的TriBus高速系统总线提供25 Mbps的数据传输速率，确保了I/O模块和主处理器之间数据的实时同步和高效通信，这对于保持安全系统的快速响应至关重要。

全面的自诊断与高集成度：MP3101模块集成了广泛而持续的自诊断功能，能够实时监测处理器自身的健康状态、内存完整性以及与I/O模块和通信模块的交互状态。这些诊断能力能够快速准确地定位任何潜在故障，并及时报告给系统，实现了故障的早期预警和快速响应。这种高集成度减少了对外部诊断设备的需求，简化了系统管理和维护。

高功能安全等级认证：TRICONEX MP3101作为Triconex Trident/Tricon CX系统的重要组成部分，符合IEC 61508和IEC 61511标准，并获得SIL 3（安全完整性等级3）认证。这意味着该模块在安全关键应用中具有最高的可靠性和性能，能够有效预防和降低过程风险，最大限度地保护人员、资产和环境。

在线模块更换与易维护性：MP3101模块支持在线热插拔更换，这意味着在系统运行过程中，无需停机或中断生产，即可安全地移除和安装故障模块。这一特性极大地简化了维护过程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率，降低了运营成本。其坚固的工业级设计也保证了在恶劣环境下的长期稳定运行。

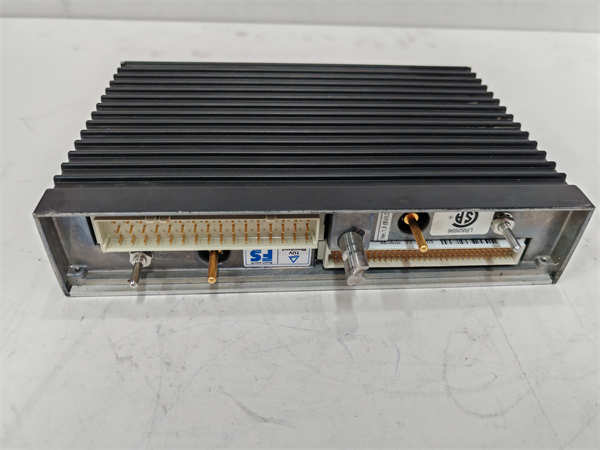

TRICONEX MP3101

应用领域

TRICONEX MP3101主处理器模块在对自动化系统可靠性、高功能安全性和不间断运行有极致要求的各种工业领域中发挥着核心作用。

在石油和天然气行业中，从上游的油气勘探和生产平台、中游的管道输送，到下游的炼油厂和石化综合体，MP3101广泛应用于紧急停车系统(ESD)、火气系统(FGS)、高完整性压力保护系统(HIPPS)和涡轮机控制及保护系统。它负责执行复杂的安全逻辑，确保在紧急情况下迅速、可靠地采取保护措施，防止设备损坏、环境污染和人员伤亡。

在化工和制药行业中，特别是在处理易燃、易爆、有毒或腐蚀性物质的生产过程中，TRICONEX MP3101是反应釜、蒸馏塔、储罐和管道系统安全控制的关键大脑。它精确监控工艺参数，执行安全联锁逻辑，并在检测到异常时，启动紧急停车或泄放程序，确保生产过程的受控和安全。

在电力生成领域，包括核电站、火力发电厂、水电站和可再生能源设施，MP3101应用于燃烧管理系统(BMS)、汽轮机超速保护和发电机组安全控制。它确保锅炉、汽轮机和发电机在各种运行模式下的安全和高效，防止设备故障和生产中断。

此外，TRICONEX MP3101也广泛应用于冶金、水和废水处理、铁路信号系统、航空航天以及其他任何对自动化系统可靠性、安全性、实时性有极高要求的工业基础设施和关键过程控制应用。

安装与维护

安装前准备：在安装TRICONEX MP3101主处理器模块之前，务必仔细阅读并严格遵守Triconex Trident或Tricon CX系统手册中提供的所有安装说明、接线指南和安全规范。确保所有相关设备的电源已完全断开，并严格执行静电释放(ESD)防护措施，佩戴防静电腕带，以避免对敏感电子元件造成损坏。将MP3101模块轻轻地、平稳地插入其专用的Triconex系统机架的主处理器插槽中，直至模块完全就位并锁定。确保模块的连接器与机架背板的插槽精准对齐，避免强行插入。在通电前，务必仔细检查所有物理连接、布线以及与电源、I/O模块和通信模块的互联是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX MP3101模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在通过Triconex TriStation软件进行系统级的监控和预防性检查。定期检查MP3101模块的诊断状态和事件日志，以识别任何潜在的故障、警告或异常，例如处理器冗余状态、内存错误或通信故障。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于MP3101支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，缩短了维修时间，并最大程度地提高了工厂的可用性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查模块与背板的连接是否牢固。

产品保障

我们对TRICONEX MP3101主处理器模块提供坚实的产品保障，以确保客户的投资得到充分保护。
