TRICONEX EPI3382 增强型脉冲输入模块 – TMR安全系统核心

描述

TRICONEX EPI3382 是一款增强型脉冲输入 (Enhanced Pulse Input) 模块，专为安全仪表系统 (SIS) 中的高速、高精度脉冲信号采集而设计，通常用于转速和流量监测。7400221 则是Tricon V8/V9系列系统中的核心接口板卡或背板组件，用于模块插拔和总线通信。两者都是实现三重冗余 (TMR) 控制架构的关键组件。EPI3382 安全等级：SIL3，EPI3382 通道数：8或16点，7400221 兼容性：Tricon V8/V9。这套组合为关键工业过程提供了无与伦比的系统安全性和可靠性。

EPI3382 / 7400221 产品概述

TRICONEX EPI3382 模块，全称增强型脉冲输入模块 (Enhanced Pulse Input Module)，是Tricon安全仪表系统 (SIS) 中一款高性能I/O单元。与普通的数字或模拟输入模块不同，EPI3382 专门用于处理需要高分辨率和高速计数的脉冲信号，比如燃气轮机的转速、流程管道的涡轮流量计脉冲等。在这些应用中，测量精度和响应速度直接关系到设备的安全和保护。EPI3382 模块通过其内置的诊断功能，在TMR架构下对输入信号进行三路独立采集和表决，确保任何单点故障都不会导致数据错误或误动作。

型号 7400221 则通常指的是Tricon V8或V9系统中的关键接口板卡或背板 (Backplane) 组件。在 TRICONEX 系统中，背板是所有模块（包括 EPI3382）插接、供电和总线通信的核心平台。7400221 负责承载三重冗余处理单元 (MP) 和I/O模块之间的同步信号和表决数据流。它的设计必须具备极高的电磁兼容性 (EMC) 和坚固性，以适应严苛的工业环境，确保系统总线在高速数据传输中不受干扰。这两个组件 EPI3382 和 7400221 都是构成符合SIL3安全等级的Tricon系统的关键基础设施。

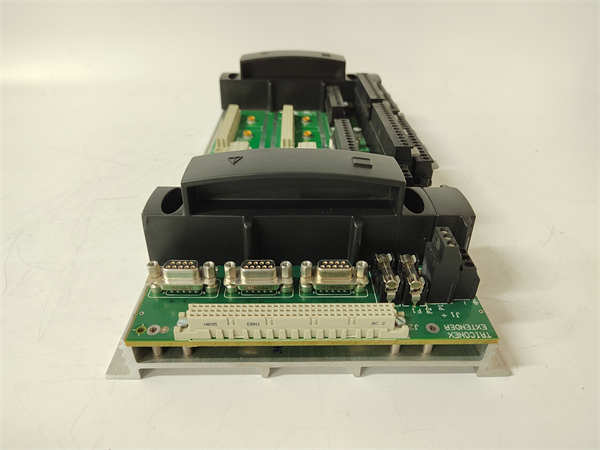

TRICONEX EPI3382 7400221

EPI3382 / 7400221 技术规格

主要特点和优势

EPI3382：高精度脉冲信号的“三层保险”

EPI3382 模块专为关键设备如燃气轮机和压缩机设计，这些设备对转速测量的精度和响应时间要求极高。它能精确采集高速脉冲信号，并通过TMR架构进行三路独立测量和数字表决 (Digital Voting)。这意味着，即使三路测量中有一路出现故障（比如传感器漂移或线路噪声），系统也能立即排除这个错误数据，通过剩下两路的“多数表决”来输出正确的结果，并发出精确的故障诊断。这种设计保证了在不牺牲安全性 (Safety) 的前提下，实现了高可用性 (High Availability)，系统无需停机就能识别并隔离故障通道。EPI3382 拥有 SIL3 (Safety Integrity Level 3) 认证，是业内公认的最高安全标准之一。

7400221：TMR系统的坚实基座

7400221 作为 Tricon 系统中的接口板卡/背板组件，是 EPI3382 等所有模块的物理和电气基础。在 TMR 系统中，背板的设计至关重要，它必须能够可靠地承载三路独立的处理器总线和I/O总线。7400221 提供了这种高度隔离和可靠的电气环境，确保三路处理器之间的同步信号 (Synchronization Signal) 传输毫秒不差，为实现无缝的故障切换 (Fault Switching) 提供了物理保障。它的坚固设计和优异的电气性能，保证了系统在油气、化工等恶劣的工业环境下的长期稳定运行，这对于像 EPI3382 这样对实时性和准确性要求极高的模块来说，是不可或缺的硬件支撑。

Core Features and Performance Highlights (English Content)

The TRICONEX modules, the EPI3382 and its associated interface component 7400221, are the epitome of high-integrity industrial safety. The EPI3382, an Enhanced Pulse Input module, is engineered for critical, high-speed pulse measurement applications like turbine speed control, where accuracy and instantaneous response are paramount. Operating within the Triple Modular Redundancy (TMR) architecture, the EPI3382 performs three independent signal acquisitions and employs digital voting to output a single, verified value. This mechanism ensures that the system maintains high Safety Integrity Level 3 (SIL3) compliance while achieving maximum system availability, allowing for continuous operation even in the presence of a single fault.

The 7400221 typically represents the high-integrity Backplane/Interface Assembly for the Tricon V8/V9 chassis. This component is the electrical backbone of the TMR system, meticulously designed to house and electrically isolate the three redundant processing and I/O paths. It facilitates the precise transmission of synchronization signals and fault data necessary for the TMR principle to function reliably. The robust, industrial-grade construction of both the EPI3382 and the 7400221 ensures exceptional performance and resilience against electrical noise and environmental stressors, making them indispensable for safety-critical applications in the most demanding industries.

应用领域

TRICONEX 的 EPI3382 和 7400221 这种级别的安全产品，应用领域目标非常明确：高风险、高价值、高连续性的工业过程。

石油和天然气： 在陆地和海洋平台上的紧急停车系统 (ESD)、火气系统 (F&G) 中，EPI3382 用于精确监测关键泵、压缩机和燃气轮机的转速，一旦超速，系统需立即触发保护动作。7400221 则为整个安全系统提供了稳定的运行平台。

电力和核能： 在电厂的汽轮机保护系统 (TPS) 中，EPI3382 是核心的输入模块，用于监测转子转速，避免飞车事故。核能辅助和安全控制系统中，需要 7400221 提供的TMR级可靠性，以防止放射性泄漏或系统崩溃。

化工和石化： 大型化工装置中的反应釜压力、温度等连锁保护，以及各种紧急放空系统，都依赖 TRICONEX 系统的无故障性。EPI3382 用于高精度流量或泵转速输入，确保在毫秒级内识别并响应危险工况。

轨道交通与基础设施： 在对安全要求极高的铁路信号控制和隧道通风、消防系统中，EPI3382 等 TMR 组件被用来实现最高级别的安全保障和控制的完整性 (Integrity)。

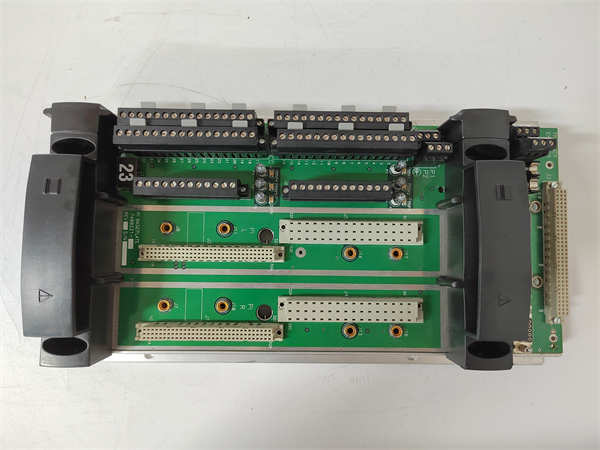

TRICONEX EPI3382 7400221

相关产品

EPI3382 和 7400221 作为 TRICONEX TMR系统的组件，通常与以下关键型号配合使用：

3008 / 3009：TRICON V8/V9系列的核心主处理器 (Main Processor, MP) 模块。在 TMR 架构中，一个系统需要三块 MP 模块与 7400221 背板配合工作。

8101 / 8110：Tricon 的标准数字量输入 (DI) 和模拟量输入 (AI) 模块。它们与 EPI3382 一起，构成了完整的安全输入层。

4351B / 4320：Tricon 的数字量输出 (DO) 和模拟量输出 (AO) 模块，负责执行 EPI3382 采集数据后 MP 模块的控制输出指令。

MP3008A：Triconex Tricon V9 主处理器模块。这块处理器是执行所有安全逻辑的核心，直接插在由 7400221 代表的背板上。

TRICON Chassis：Tricon 系统的机箱/机架。7400221 背板和 EPI3382 模块都安装在机箱内。

安装与维护

安装前准备：安装 TRICONEX EPI3382 脉冲输入模块和 7400221 接口组件前，必须确认系统已完全断电，并严格遵守 ESD (Electrostatic Discharge) 静电防护规范。对于 EPI3382，务必核对现场脉冲信号源的电气规格，包括电压和频率范围，确保与模块兼容。在将 EPI3382 插入 7400221 所代表的背板时，需平稳、垂直地插入，直至完全到位。特别是在 TMR 系统中，必须确保 EPI3382 的三路输入信号接线正确且隔离良好，避免串扰影响表决的准确性。安装后，需通过Triconex编程软件进行I/O配置和诊断测试，确保模块被系统正确识别并激活。

维护建议：对于 EPI3382 这样的高安全模块，日常维护的重点是自诊断状态监控。通过系统诊断工具，定期检查 EPI3382 模块的运行状态、通道状态和表决状态，任何诊断故障灯（如FAULT或VOTED FAULT）亮起，都必须立即处理。
