TRICONEX EPI3382 三模冗余(TMR)主处理器模块

描述

TRICONEX EPI3382是一款卓越的高性能主处理器模块，专为Triconex Trident和Tricon CX等安全仪表系统(SIS)设计，是这些系统的心脏和大脑。作为Triconex系统实现最高安全完整性等级(SIL 3)的核心组件，EPI3382模块负责执行所有的安全逻辑程序，处理来自I/O模块的数据，并生成控制输出指令。它采用Triconex独有的三模冗余(TMR)架构，内部集成三套独立的处理器和处理路径，并通过严密的专利表决机制（通常是“二取三”投票）对运算结果进行实时比对，确保了计算的绝对准确性、可靠性和无中断运行。TRICONEX EPI3382的设计充分考虑了工业应用对故障容错和高可用性的极致要求，能够承受严苛的工业环境，并提供全面的自诊断功能，实时监控自身健康状态。即使在单个或两个内部处理器发生故障时，系统也能无缝地维持正常运行，从而消除了单点故障，保障了关键过程的持续安全。凭借其强大的处理能力、极致的可靠性和易于集成的特性，TRICONEX EPI3382成为石油天然气、化工、电力、核能等高风险行业中紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路的理想选择。

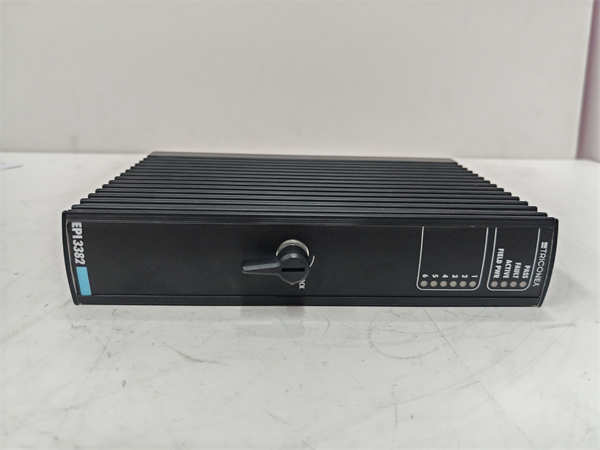

TRICONEX EPI3382

技术规格

产品型号：EPI3382

制造商：TRICONEX(现属Schneider Electric)

产品类型：三模冗余(TMR)主处理器模块

主处理器：Motorola MPC860,32位,50 MHz(典型配置)

内存：16 MB DRAM(无电池备份),32 KB SRAM(带电池备份),6 MB Flash PROM(典型配置)

系统总线：TriBus(25 Mbps,32位CRC保护,32位DMA,完全隔离)

通信接口：诊断用RS-232端口(光隔离),可选冗余Modbus通信,可选冗余高速以太网通信(通过通信模块实现)

供电电压：24 VDC(标称),操作电压范围18VDC至36VDC

最大功耗：10瓦

工作温度：-40°C至+70°C

存储温度：-40°C至+85°C

湿度范围：5%至95%RH(无凝露)

实时时钟：TriClock(带电池备份，精度高)

安全认证：SIL 3(IEC 61508/61511)

热插拔：支持在线更换(Hot-Swappable)

主要特点和优势

TRICONEX EPI3382主处理器模块以其专为关键安全应用而设计的高级特性，提供了无与伦比的优势：

极致的三模冗余(TMR)架构：EPI3382的核心是其专利的TMR技术。模块内部集成了三个完全独立的处理器，它们并行执行相同的控制逻辑和计算，并由专有的表决机制对结果进行实时比对。这种“三取二”或“二取三”的投票方式确保了即使单个或两个内部处理器出现故障，系统也能继续无缝、无错误地运行，从而消除了单点故障，实现了最高的故障容错能力和系统可用性。

强大的处理能力与高效性能：凭借Motorola MPC860 32位处理器和50 MHz的主频，TRICONEX EPI3382能够高效地执行复杂的安全逻辑和算法，确保对过程变化的快速响应。其内置的TriBus高速系统总线提供25 Mbps的数据传输速率，确保了I/O模块和主处理器之间数据的实时同步和高效通信，这对于保持安全系统的快速响应至关重要。

全面的自诊断与高集成度：EPI3382模块集成了广泛而持续的自诊断功能，能够实时监控处理器自身的健康状态以及与I/O模块和通信模块的交互状态。这些诊断能力能够快速准确地定位任何潜在故障，并及时报告给系统，实现了故障的早期预警和快速响应。这种高集成度减少了对外部诊断设备的需求，简化了系统管理。

高功能安全等级认证：TRICONEX EPI3382作为Triconex Trident/Tricon CX系统的重要组成部分，符合IEC 61508和IEC 61511标准，并获得SIL 3（安全完整性等级3）认证。这意味着该模块在安全关键应用中具有最高的可靠性和性能，能够有效预防和降低过程风险，保护人员、资产和环境。

在线模块更换与易维护性：EPI3382模块支持在线热插拔更换，这意味着在系统运行过程中，无需停机或中断生产，即可安全地移除和安装故障模块。这一特性极大地简化了维护过程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率，降低了运营成本。其坚固的工业级设计也保证了在恶劣环境下的长期稳定运行。

应用领域

TRICONEX EPI3382主处理器模块是各种需要极致可靠性、高功能安全性和不间断运行的关键工业安全仪表系统(SIS)和关键控制系统的核心。

在石油和天然气行业中，从上游的油气勘探和生产平台、中游的管道运输，到下游的炼油厂和石化综合体，EPI3382广泛应用于紧急停车系统(ESD)、火气系统(FGS)、高完整性压力保护系统(HIPPS)和涡轮机控制及保护系统。它负责执行复杂的安全逻辑，确保在紧急情况下迅速、可靠地采取保护措施，防止设备损坏、环境污染和人员伤亡。

在化工和制药行业中，特别是在处理易燃、易爆、有毒或腐蚀性物质的生产过程中，TRICONEX EPI3382是反应釜、蒸馏塔、储罐和管道系统安全控制的关键大脑。它精确监控工艺参数，执行安全联锁逻辑，并在检测到异常时，启动紧急停车或泄放程序，确保生产过程的受控和安全。

在电力生成领域，包括核电站、火力发电厂、水电站和可再生能源设施，EPI3382应用于燃烧管理系统(BMS)、汽轮机超速保护和发电机组安全控制。它确保锅炉、汽轮机和发电机在各种运行模式下的安全和高效，防止设备故障和生产中断。

此外，TRICONEX EPI3382也广泛应用于冶金、水和废水处理、铁路信号系统、航空航天以及其他任何对自动化系统可靠性、安全性、实时性有极高要求的工业基础设施和关键过程控制应用。

相关产品

TRICONEX EPI3382主处理器模块是Triconex Trident和Tricon CX等安全仪表系统的核心，通常需要与以下模块和系统组件配套使用以构建完整的安全系统：

TRICONEX数字量输入模块(DI Series):例如DI3301、DI3361，用于采集现场的开关量信号，并将数据传输给EPI3382进行处理。

TRICONEX数字量输出模块(DO Series):例如DO3401、DO3481，用于接收EPI3382的控制指令，驱动现场的执行器。

TRICONEX模拟量输入模块(AI Series):例如AI3351、AI3700A，用于采集现场的模拟量过程变量，提供给EPI3382进行连续性控制和安全监控。

TRICONEX模拟量输出模块(AO Series):例如AO3481、AO3402，用于接收EPI3382的模拟量控制指令，驱动模拟量执行器。

TRICONEX通信模块(CM Series):例如CM3201、TCM4351B，用于实现EPI3382与操作员站、DCS系统、其他Triconex控制器或第三方设备的通信。

TRICONEX电源模块:例如8312，为包括EPI3382在内的整个Triconex系统提供稳定、冗余的直流电源。

TRICONEX TriStation软件:用于编程、配置、调试、诊断Triconex系统以及EPI3382模块的工程工作站软件。

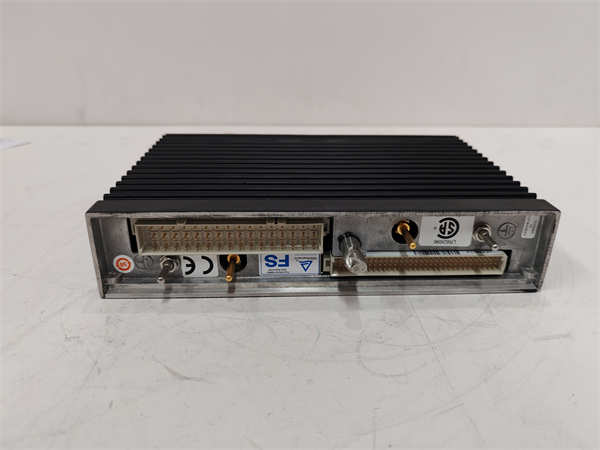

TRICONEX EPI3382

安装与维护

安装前准备：在安装TRICONEX EPI3382主处理器模块之前，务必仔细阅读并严格遵守Triconex Trident或Tricon CX系统手册中提供的所有安装说明、接线指南和安全规范。确保所有相关设备的电源已完全断开，并严格执行静电释放(ESD)防护措施，佩戴防静电腕带，以避免对敏感电子元件造成损坏。将EPI3382模块轻轻地、平稳地插入其专用的Triconex系统机架的主处理器插槽中，直至模块完全就位并锁定。确保模块的连接器与机架背板的插槽精准对齐，避免强行插入。在通电前，务必仔细检查所有物理连接、布线以及与电源、I/O模块和通信模块的互联是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX EPI3382模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在通过Triconex TriStation软件进行系统级的监控和预防性检查。定期检查EPI3382模块的诊断状态和事件日志，以识别任何潜在的故障、警告或异常，例如处理器冗余状态、内存错误或通信故障。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于EPI3382支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，缩短了维修时间，并最大程度地提高了工厂的可用性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查模块与背板的连接是否牢固。

产品保障

我们对TRICONEX EPI3382主处理器模块提供坚实的产品保障，以确保客户的投资得到充分保护。
