描述

TRICONEX DO3401是一款高性能、高可靠性的三模冗余(TMR)数字量输出模块，专为Triconex Trident和Tricon CX等安全仪表系统(SIS)而设计。作为Triconex TMR架构中的关键I/O组件，DO3401模块负责将Triconex主处理器生成的数字控制信号，以最高的安全性和可靠性传输到现场执行器，例如紧急停车阀、电机启停器、警报器或断路器。TRICONEX DO3401采用了Triconex独特的TMR设计，每个输出通道都由三个独立的电子设备组成，并行接收和处理来自冗余主处理器的指令，并通过Triconex系统独有的“四投票器”电路和表决机制来确保输出信号的准确性和一致性。这种多重冗余设计彻底消除了单点故障，即使在单个或多个内部故障发生时，该模块也能持续提供无中断、无错误的输出指令，从而最大限度地提高了系统的可用性和功能安全等级（通常达到SIL 3）。此外，TRICONEX DO3401具备全面的自诊断功能，包括回路回送诊断，以及支持在线模块更换的能力，极大地简化了系统维护并提升了操作效率。凭借其在极端工业环境下的稳定表现，DO3401成为石油天然气、化工、电力等关键行业中紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路中数字量执行的理想选择。

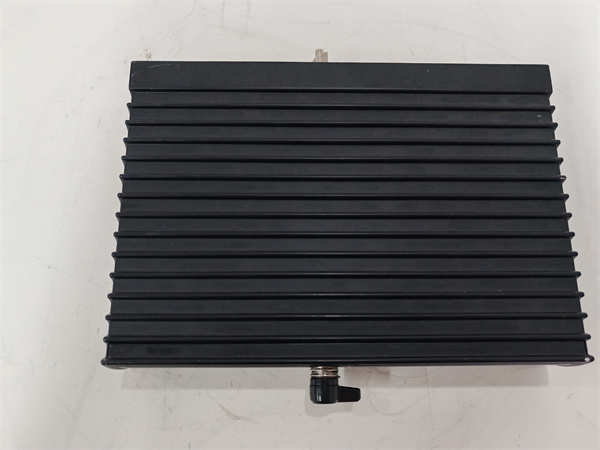

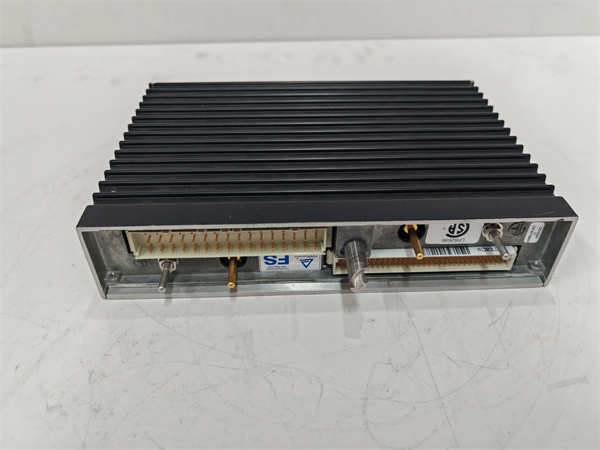

TRICONEX DO3401

技术规格

产品型号:DO3401

制造商:TRICONEX(现属Schneider Electric)

产品类型:三模冗余(TMR)数字量输出模块

输出通道数:16个数字量输出通道(共回线)

标称输出电压:24 VDC

操作电压范围:15至30 VDC

绝对最大输出电压:33 VDC

每通道输出电流：典型1 A(最高4.8 A自限流)

降级模式电流：>0.7 A自限流，典型1.5 A

输出响应时间：<2 ms(典型值)

诊断功能：连续自诊断，包括回路回送诊断(Loop-back Testing)，强制置值诊断(FVD)

功能安全认证：SIL 3(IEC 61508)

工作温度：-40°C至+70°C

湿度：5%至95%(无凝露)

热插拔：支持在线更换(Hot-Swappable)

隔离：500 VDC(功能地到保护地)；800 VDC(功能地到逻辑地)

输出类型：SPDT继电器类型(部分型号可能提供此配置)

主要特点和优势

TRICONEX DO3401数字量输出模块以其专为高安全应用设计的特点，提供了卓越的性能和可靠性。

无与伦比的三模冗余(TMR)架构：DO3401的核心是其专利的三模冗余技术和“四投票器”电路。每个数字量输出点都通过三个独立的通道接收指令，并通过模块内部的投票机制来决定最终的输出状态，确保了输出信号的准确性和一致性。这种设计消除了单点故障，即使在单个或两个内部通道发生故障时，模块仍能提供精确、无中断的输出控制，从而保障了最高的安全性和可用性。

全面的自诊断与回路回送诊断：TRICONEX DO3401集成了广泛而持续的自诊断功能，包括对输出回路的实时监测和独特的回路回送诊断(Loop-back Testing)。这些诊断功能能够实时检测输出回路中的故障，如断线、短路、负载故障或内部元件故障。一旦检测到异常，系统会立即进行隔离并发出报警，实现故障的早期发现和快速定位，避免小故障升级为系统性风险。

高可靠的输出驱动能力：DO3401提供24VDC的数字量输出，每通道典型输出电流可达1A，最高可达4.8A自限流，能够直接驱动多种工业执行器和继电器。其稳定的输出特性和内部的冗余保护机制，确保了在严苛工业环境下输出动作的精确性和可靠性，有效避免误操作。

快速响应与低延迟：模块具有小于2毫秒的快速输出响应时间，确保了安全指令能够实时、迅速地传递到现场执行器。这对于需要快速响应的紧急停车系统(ESD)和其他保护功能至关重要，能够在危险情况发生时立即触发安全动作，最大限度地减少潜在损失。

在线模块更换与热插拔能力：TRICONEX DO3401模块支持在线热插拔更换，这意味着在系统运行过程中，无需停机或中断生产，即可安全地移除和安装故障模块。这一特性极大地简化了维护过程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率，降低了运营成本。

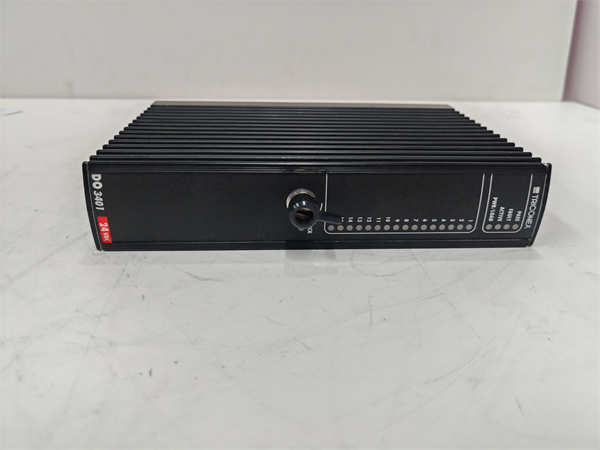

TRICONEX DO3401

应用领域

TRICONEX DO3401数字量输出模块在对数字量控制输出的精度、可靠性和功能安全有最高要求的工业领域中发挥着核心作用，尤其适用于需要高故障容错能力的严苛环境。

在石油和天然气行业中，从上游的油气开采、中游的管道输送，到下游的炼油和石化工厂，DO3401模块是紧急停车系统(ESD)和火气系统(FGS)的关键执行组件。它用于控制紧急停车阀的快速关闭、联锁泵和风机的停机、以及启动消防系统或警报器，在检测到危险情况时，确保安全指令能够迅速、准确地执行，从而有效防止事故发生和扩大。

在化工和制药行业中，特别是在处理易燃、易爆或有毒物质的生产过程中，TRICONEX DO3401被广泛应用于监控反应釜、储罐、蒸馏塔和管线中的安全联锁执行。它控制紧急泄放阀、化学品切断阀以及其他关键安全执行器的动作，保障了化学反应的受控和人员环境的安全。

在电力生成领域，无论是传统的火力发电厂、核电站还是先进的能源设施，DO3401都被应用于燃烧管理系统(BMS)和汽轮机保护系统。它高可靠性地控制燃料切断阀、紧急跳闸继电器、发电机组断路器以及其他安全相关的执行机构，确保在异常情况发生时，能够迅速安全地停机或切换运行模式，防止设备损坏和事故发生。

此外，TRICONEX DO3401也广泛应用于水和废水处理、冶金、采矿、铁路信号系统以及其他任何对数字量输出的可靠性、安全性、实时性有极高要求的工业基础设施和过程控制系统。

安装与维护

安装前准备：在安装TRICONEX DO3401数字量输出模块之前，务必仔细阅读并理解Triconex Trident或Tricon CX系统手册中提供的所有安全指南和安装说明。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将DO3401模块轻轻地插入其专用的Triconex数字量输出底板的指定插槽中，直至完全就位并锁定。确保模块的连接器与底板的插槽对齐，避免强行插入。按照产品数据手册上的接线图，将现场执行器的线缆连接到底板或配套的现场接线端子(FTA)上的相应端子，并确保正确的极性和牢固的连接。所有接线都应符合安全回路设计规范和适用的电气标准。在通电前，务必仔细检查所有接线是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX DO3401模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在系统级的监控和预防性检查。通过Triconex TriStation软件，定期检查DO3401模块的诊断状态和输出回路的健康状况，以识别任何潜在的故障或异常，例如断线、短路、内部元件故障或负载异常。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于DO3401支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，缩短了维修时间，并最大程度地提高了工厂的可用性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查现场接线，确保其没有损坏或连接松动，尤其是连接到关键执行器的线缆。

产品保障

我们对TRICONEX DO3401数字量输出模块提供坚实的产品保障，以确保客户的投资得到充分保护。
