Name: TRICONEX DO2401 7400209-030 数字量输出外部终端模块 - 山西鑫业达国际贸易官网
Brand: Triconex

描述

TRICONEX DO2401 7400209-030是一款专为Triconex Trident安全仪表系统(SIS)设计的数字量输出外部终端模块，通常也被称为DO2401数字量输出模块的配套底板。作为Triconex系统架构中的关键接口组件，DO2401 7400209-030的主要功能是提供一个坚固、可靠的平台，将Triconex主处理器生成的数字控制信号，安全地传输并转换为用于驱动现场执行器（如安全阀、电机、警报器或继电器）的开关量指令。该模块通过提供高密度的接线端子和有效的电气隔离，确保了输出信号的完整性和系统总线的安全性。TRICONEX DO2401 7400209-030的设计充分考虑了工业现场的严苛环境，具备高噪声抗扰度和浪涌保护能力，能够确保数字量输出信号在复杂电磁环境中的稳定和准确执行。它在实现安全联锁、紧急停车功能和过程控制中的关键执行动作方面发挥着不可或缺的作用，是构建高可靠性、高功能安全等级（通常达到SIL 3）安全控制系统的重要组成部分。

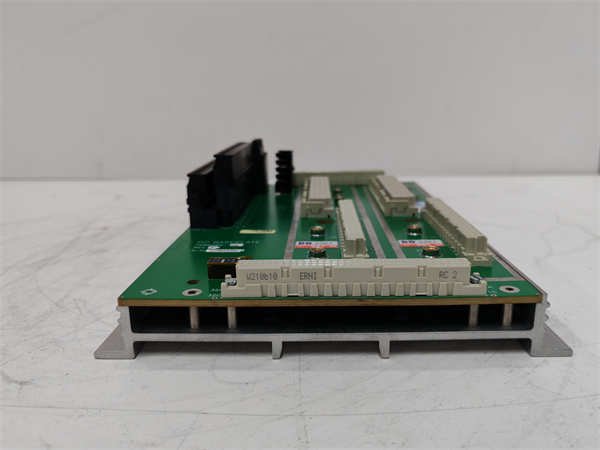

TRICONEX DO2401 7400209-030

技术规格

产品型号:DO2401 7400209-030

制造商:TRICONEX(现属Schneider Electric)

产品类型:数字量输出外部终端模块/底板

兼容模块:TRICONEX DO2401数字量输出模块

支持通道数:24个数字量输出通道

输出电压:24 VDC(标称)

输出电流:2A(每通道最大)

浪涌保护:具备浪涌电压保护

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

湿度范围:5%至95%RH(无凝露)

安装方式:插槽式安装(配合Triconex机架)

安全认证:作为Triconex SIS系统的一部分，系统整体符合SIL 3认证标准

主要特点和优势

TRICONEX DO2401 7400209-030数字量输出外部终端模块作为Triconex安全系统中的关键输出接口，提供了多方面的特点和优势：

提供高可靠的现场执行能力：DO2401 7400209-030是Triconex DO2401数字量输出模块与现场执行器之间的可靠桥梁。它通过坚固的接线端子和优化的电气连接，确保Triconex系统发出的控制指令能够准确、安全地传递到阀门、电机、警报器等关键现场设备，从而有效执行安全保护动作，降低误操作风险。

高密度通道设计：该模块支持多达24个数字量输出通道，实现了高密度I/O。这使得用户在有限的机柜空间内实现更多的输出控制功能，有效节约了安装空间和系统成本，特别适用于大型和复杂的安全控制系统。

出色的电气保护与环境适应性：TRICONEX DO2401 7400209-030具有优异的电气保护功能，能够抵御工业环境中常见的浪涌电压和电磁干扰，保护其配套的DO2401模块和整个Triconex系统的稳定运行。同时，它支持-40°C至+70°C的宽广工作温度范围和高湿度环境，确保在极端工业条件下也能保持性能稳定。

简化系统布线与维护：作为一体化的底板解决方案，DO2401 7400209-030简化了现场设备的布线，使得安装和维护工作更加高效。其清晰的标识和便捷的接线端子设计，减少了接线错误的可能性，并加快了故障排除的速度。虽然底板本身通常没有复杂的诊断功能，但它为配套的DO2401模块提供了稳定的工作环境，从而间接支持了模块的在线诊断和热插拔更换，提高了系统的可维护性。

提升系统功能安全：TRICONEX DO2401 7400209-030通过其稳定的物理接口和电气保护功能，确保了输出信号链的完整性和可靠性。这对于实现安全仪表系统（SIS）的最高功能安全等级（如SIL 3）至关重要，它为安全逻辑的准确执行和安全动作的可靠输出提供了坚实的基础，从而最大限度地保障人员、资产和环境的安全。

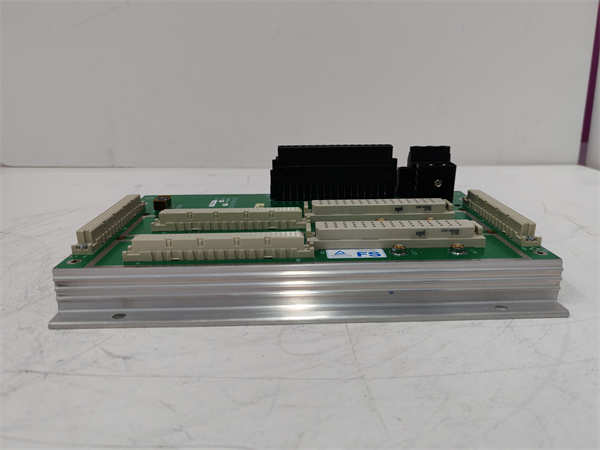

TRICONEX DO2401 7400209-030

应用领域

TRICONEX DO2401 7400209-030数字量输出外部终端模块是需要高可靠性数字量控制输出的各种工业安全仪表系统和过程控制系统的核心组件。

在石油和天然气行业中，从上游的油气开采、中游的管道输送，到下游的炼油和石化工厂，DO2401 7400209-030广泛应用于紧急停车系统(ESD)和火气系统(FGS)。它用于连接和控制安全阀、紧急停机装置、泵和风机，以及声光报警器，在检测到危险情况时，确保安全指令能够迅速、准确地执行，从而防止事故扩大。

在化工和制药行业中，处理易燃、易爆、有毒或腐蚀性物质的生产过程对安全性要求极高。TRICONEX DO2401 7400209-030为反应釜、蒸馏塔、储罐等关键设备的保护系统提供输出控制，例如控制紧急泄放阀的开启或关闭，或启动惰性气体灭火系统，保障了化学反应的受控和人员环境的安全。

在电力生成领域，包括核电站、火力发电厂和可再生能源设施，DO2401 7400209-030应用于燃烧管理系统(BMS)和汽轮机保护系统。它用于控制燃料切断阀、紧急跳闸继电器、发电机组断路器，确保在异常情况发生时，能够迅速安全地停机或切换运行模式，防止设备损坏和事故发生。

此外，该模块也广泛应用于冶金、水处理、纸浆和造纸、铁路信号系统以及任何需要高可靠性、高安全性自动化系统的工业环境，作为Triconex系统可靠执行安全动作的基石。

安装与维护

安装前准备：在安装TRICONEX DO2401 7400209-030数字量输出外部终端模块之前，务必仔细阅读并理解Triconex Trident系统手册中提供的所有安装说明和安全指南。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将DO2401 7400209-030底板轻轻地插入其专用的Triconex机架插槽中，直至完全就位并锁定。确保底板的连接器与机架背板的插槽对齐，避免强行插入。随后，将DO2401数字量输出模块插入DO2401 7400209-030底板上对应的插槽中。按照产品数据手册上的接线图，将现场执行器的线缆连接到DO2401 7400209-030的接线端子，并确保正确的极性和牢固的连接。在通电前，务必仔细检查所有物理连接和布线是否正确、牢固，以确保系统输出的完整性和安全性。

维护建议：TRICONEX DO2401 7400209-030作为被动接口组件，其日常维护需求较低，主要关注物理完整性和连接的可靠性。通过Triconex TriStation软件或系统诊断界面，定期检查安装在DO2401 7400209-030上的DO2401数字量输出模块的诊断状态和输出回路的健康状况，以识别任何潜在的故障或异常，例如断线或短路。由于DO2401 7400209-030支持其配套模块的热插拔功能，在需要更换故障的DO2401模块时，可以在系统不中断运行的情况下进行操作，但仍需遵循Triconex的详细更换规程，以确保操作安全和系统连续性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查所有连接到模块的线缆，确保其没有损坏或连接松动，特别是现场执行器的线缆连接完整性。

产品保障

我们对TRICONEX DO2401 7400209-030数字量输出外部终端模块提供坚实的产品保障，以确保客户的投资得到充分保护。

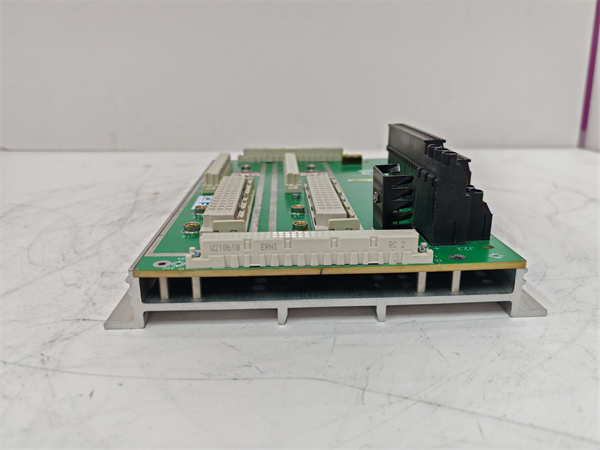

TRICONEX DO2401 7400209-030 数字量输出外部终端模块
