TRICONEX DI3361 三模冗余(TMR)数字量输入模块

描述

TRICONEX DI3361是一款先进的三模冗余(TMR)数字量输入模块，专为Triconex Trident和Tricon CX等安全仪表系统(SIS)设计。作为Triconex系统卓越故障容错能力的核心体现，DI3361模块以无与伦比的可靠性，从现场的各种数字量传感器（如紧急停车按钮、限位开关、压力或温度开关等）精确、安全地采集开关量信号，并将其转化为数字信息传输给主处理器。TRICONEX DI3361采用了Triconex引以为傲的TMR架构，这意味着模块内部每个输入通道都由三个独立的子通道并行处理数据，并通过严密的表决机制（通常为“二取三”投票）来确保输入信号的准确性和一致性。这种设计消除了任何单点故障的可能性，即使在单个或两个内部元件发生故障时，模块仍能保持正常运行，提供无中断、无错误的信号数据流，从而确保系统满足最高级别的安全完整性要求（通常达到SIL 3）。此外，TRICONEX DI3361集成了全面的自诊断功能和支持在线更换，极大地简化了系统维护并提升了运行效率。凭借其在极端工业环境下的卓越性能，DI3361成为石油天然气、化工、电力等对安全性和可靠性要求极高的应用中，紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路中数字量信号采集的理想选择。

TRICONEX DI3361

技术规格

产品型号:DI3361

制造商:TRICONEX(现属Schneider Electric)

产品类型:三模冗余(TMR)数字量输入模块

输入通道数:32个数字量输入通道(典型配置)

标称输入电压:24 VDC

操作电压范围:15-30 VDC(典型值，可能因版本略有差异)

输入阈值:低电平：0-5 VDC；高电平：15-30 VDC(典型值)

输入延迟:<10 ms(通到断或断到通，典型值)

诊断功能:连续自诊断，支持强制置值诊断(FVD)

功能安全认证:SIL 3(IEC 61508)

工作温度:-40°C至+70°C

湿度:5%至95%(无凝露)

热插拔:支持在线更换(Hot-Swappable)

隔离:通道间隔离，高抗电磁干扰(EMI)

主要特点和优势

TRICONEX DI3361数字量输入模块以其专为高安全应用设计的特点和卓越的性能，提供了显著的优势：

无与伦比的三模冗余(TMR)可靠性：DI3361模块采用Triconex独有的TMR架构，每个数字量输入通道都通过三组独立的电路和处理路径进行信号采集和处理。主处理器通过“二取三”表决机制对三组数据进行验证，确保最终输出数据的绝对准确性。这种设计消除了任何单点故障，即使单个或两个内部子模块发生故障，系统也能继续正常运行，提供无中断的输入数据，从而保障了最高的安全性和可用性。

全面的自诊断能力：TRICONEX DI3361内置了强大且持续的自诊断功能，能够实时监测输入回路的健康状况以及模块自身的运行状态，包括开路、短路、地故障或内部元件故障等。这些诊断信息能够快速准确地定位故障，并及时报告给系统，实现了故障的早期预警和快速响应，极大地降低了安全风险。

高通道密度与宽电压兼容性：DI3361通常提供32个数字量输入通道，在有限的机柜空间内实现了高密度I/O，有效节约了系统成本和安装空间。此外，它支持24 VDC的工业标准输入电压，并具有宽操作电压范围和清晰的输入阈值，能够灵活兼容各种类型的数字量传感器和开关信号，无论是干接点还是湿接点，都能稳定可靠地采集。

快速响应与低延迟：模块具备快速的输入响应时间，典型输入延迟小于10毫秒，确保了现场数字量信号的实时更新。这对于需要迅速触发安全动作的紧急停车系统(ESD)和其他保护功能至关重要，能够在危险情况发生时，系统以最短的时间做出反应，最大限度地减少潜在损失。

在线模块更换(Hot-Swappable)：TRICONEX DI3361模块支持在线热插拔功能，这意味着在系统运行过程中，无需停机或中断生产，即可安全地移除和安装故障模块。这一特性极大地简化了维护流程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率，降低了运营成本。

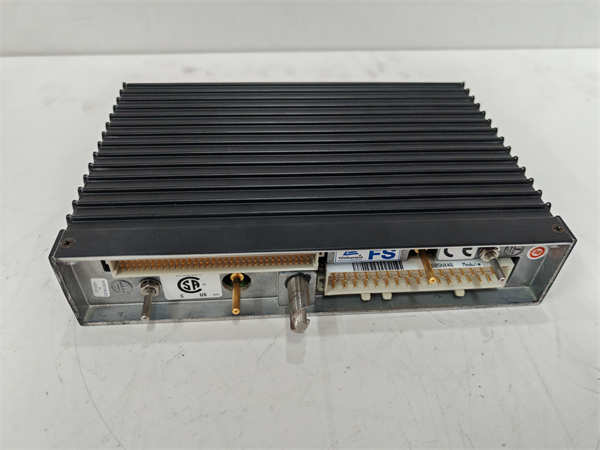

TRICONEX DI3361

应用领域

TRICONEX DI3361数字量输入模块在对数字量信号采集的精度、可靠性和功能安全有最高要求的工业领域中发挥着核心作用，尤其适用于需要高故障容错能力的严苛环境。

在石油和天然气行业中，从陆上油气开采、海上钻井平台到炼油厂和化工厂，DI3361是紧急停车系统(ESD)、火气系统(FGS)和管道监测系统的核心组成部分。它用于连接各种关键的数字量现场设备，如紧急停车按钮、压力/温度开关、液位报警器、火焰和气体探测器以及阀门限位开关，高可靠性地采集这些信号，并在检测到危险情况时，为安全系统提供准确数据以触发保护动作，确保人员、资产和环境的安全。

在化工和制药行业中，特别是在处理易燃、易爆或有毒物质的生产过程中，TRICONEX DI3361被广泛应用于监控反应釜、储罐、蒸馏塔和管线中的安全联锁。它接收来自安全门开关、溢流开关、急停按钮以及各种工艺参数报警的数字量信号，确保工艺参数始终保持在安全范围内，并在偏差发生时提供及时、准确的反馈以启动安全连锁，防止事故发生。

在电力生成领域，无论是传统的火力发电厂、核电站还是先进的能源设施，DI3361都被应用于燃烧管理系统(BMS)、汽轮机保护系统和发电机安全控制系统。它高精度地采集锅炉燃烧状态、阀门位置、断路器状态、泵运行状态以及其他设备的安全开关信号，保障了电力生产的连续性、效率和安全性。

此外，TRICONEX DI3361也广泛应用于水和废水处理、冶金、采矿、铁路信号系统以及其他任何对数字量输入信号的可靠性、安全性、实时性有极高要求的工业基础设施和过程控制系统。

相关产品

TRICONEX DI3361数字量输入模块是Triconex Trident和Tricon CX等安全仪表系统的一个关键组成部分，通常需要与以下核心模块和系统组件配套使用：

TRICONEX主处理器模块(MP Series):例如MP3101、MP3008、MP3008E，它们是Tricon系统的“大脑”，负责执行安全逻辑并处理来自DI3361的输入数据。

TRICONEX数字量输入外部终端模块/底板:DI3361模块需要安装在专用的数字量输入底板或外部终端模块上，该底板提供电气连接和物理支撑。

TRICONEX数字量输出模块(DO Series):例如DO3401、DO3481、DO3481E，用于执行安全系统的输出控制动作，与DI3361输入模块形成完整的安全回路。

TRICONEX模拟量输入模块(AI Series):例如AI3351、AI3700A，用于采集模拟量过程变量，作为安全系统决策的补充。

TRICONEX电源模块:例如8312，为整个Triconex系统包括DI3361提供稳定可靠的直流电源。

TRICONEX TriStation软件:用于编程、配置、调试和诊断Triconex系统以及DI3361模块的工程工作站软件。

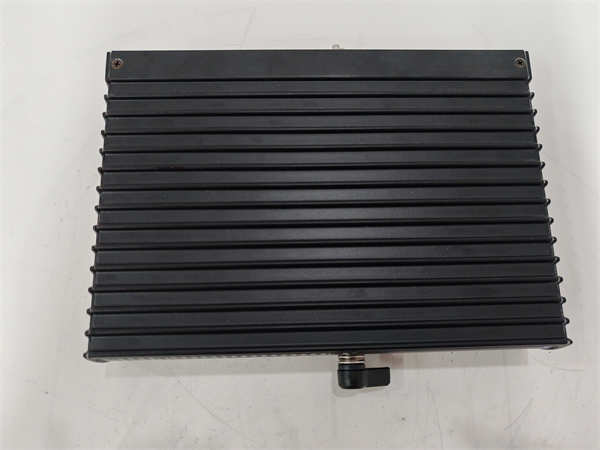

TRICONEX DI3361

安装与维护

安装前准备：在安装TRICONEX DI3361数字量输入模块之前，务必仔细阅读并理解Triconex Trident或Tricon CX系统手册中提供的所有安全指南和安装说明。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将DI3361模块轻轻地插入其专用的Triconex数字量输入底板的指定插槽中，直至完全就位并锁定。确保模块的连接器与底板的插槽对齐，避免强行插入。按照产品数据手册上的接线图，将现场数字量信号线缆连接到底板或配套的现场接线端子(FTA)上的相应端子，并确保正确的极性和接地连接，所有接线都应符合安全回路设计规范。在通电前，务必仔细检查所有接线是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX DI3361模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在系统级的监控和预防性检查。通过Triconex TriStation软件，定期检查DI3361模块的诊断状态和输入回路的健康状况，以识别任何潜在的故障或异常，例如断线、短路、内部元件故障等。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于DI3361支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，缩短了维修时间，并最大程度地提高了工厂的可用性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查现场接线，确保其没有损坏或连接松动，尤其是传感器回路的完整性。

产品保障

我们对TRICONEX DI3361数字量输入模块提供坚实的产品保障，以确保客户的投资得到充分保护。
