Name: TRICONEX DI3301 三模冗余(TMR)数字量输入模块 - 山西鑫业达国际贸易官网
Brand: Triconex

描述

TRICONEX DI3301是一款高性能、高可靠性的三模冗余(TMR)数字量输入模块，专为Triconex Trident安全仪表系统(SIS)而设计。作为Triconex TMR架构的核心I/O组件，DI3301模块负责从现场各种数字量传感器（如限位开关、紧急停车按钮、压力开关等）高精度、高可靠性地采集开关量信号，并将其转换为数字信号，供Triconex主处理器进行安全逻辑运算。TRICONEX DI3301采用独特的三重冗余设计，每个输入通道由三个独立的电子设备组成，并行处理现场数据，并通过Triconex系统独有的表决机制（通常是“二取三”投票）确保数据的准确性和完整性。即使在单个或多个内部故障发生时，该模块也能提供无中断、无错误的数据流，从而最大限度地提高了系统的可用性和功能安全等级（通常达到SIL 3）。此外，TRICONEX DI3301具备全面的自诊断功能和在线模块更换能力，极大地简化了系统维护并提升了操作效率。凭借其在极端工业环境下的稳定表现，DI3301成为石油天然气、化工、电力等关键行业中紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路中数字量信号采集的理想选择。

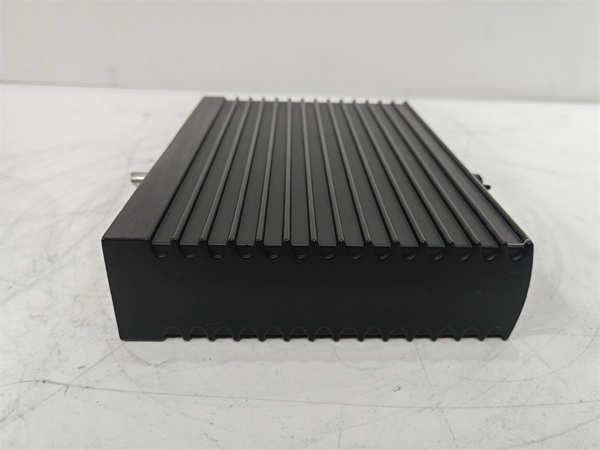

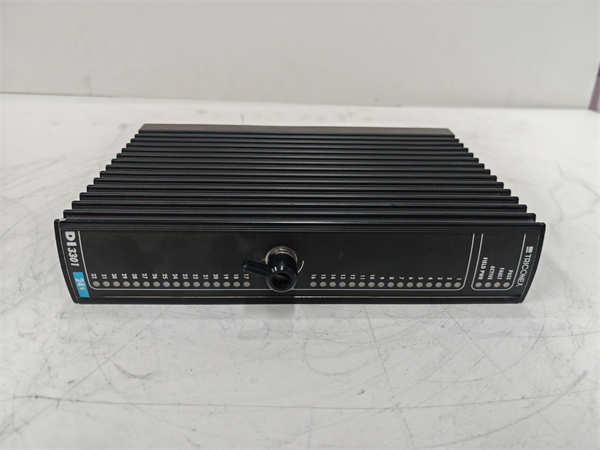

TRICONEX DI3301

技术规格

产品型号:DI3301

制造商:TRICONEX(现属Schneider Electric)

产品类型:三模冗余(TMR)数字量输入模块

输入通道数:32个独立数字量输入通道(共回线)

标称输入电压:24 VDC

操作电压范围:15-30 VDC

绝对最大输入电压:33 VDC

绝对最大反向输入电压:-0.6 VDC

输入延迟:<10 ms(通到断或断到通)

输入阻抗:>30 kΩ(无底板)/≈3 kΩ(带底板)

输入功耗:0.2 W/点 24 VDC；0.5 W/点 33 VDC

输入阈值:0-5 VDC(关区域)；6-14 VDC(转换区域)；15-30 VDC(开区域)

诊断功能:强制置值诊断(FVD)；连续自诊断

功能安全认证:SIL 3(IEC 61508)

工作温度:-40°C至+70°C

湿度:5%至95%(无凝露)

热插拔:支持在线更换(Hot-Swappable)

隔离:500 VDC(功能地到保护地)；800 VDC(功能地到逻辑地)

主要特点和优势

TRICONEX DI3301数字量输入模块以其专为高安全应用设计的特点，提供了卓越的性能和可靠性。

三模冗余(TMR)架构：DI3301的核心是其专利的三模冗余技术。每个数字量输入点都通过三个独立的通道进行处理，并由主处理器采用“二取三”表决算法对三组数据进行校验，确保了数据的准确性和一致性。这种设计消除了单点故障，即使在单个或两个内部通道发生故障时，模块仍能提供精确、无中断的输入数据，从而保障了最高的安全性和可用性。

高通道密度与宽电压兼容性：TRICONEX DI3301提供32个数字量输入通道，实现了高密度I/O，有效节约了机柜空间和系统成本。同时，它支持15-30 VDC的宽操作电压范围，并具有0-5V DC的低电平截止区域和15-30V DC的高电平开启区域，能够兼容各种工业标准的数字量传感器和开关信号，灵活适应不同的现场应用。

全面的自诊断功能：DI3301集成了广泛而持续的自诊断功能，包括强制置值诊断(FVD)。这些诊断能够实时监测输入回路的健康状况以及模块自身的运行状态，如断线、短路或内部元件故障。一旦检测到异常，系统会立即进行隔离并发出报警，实现故障的早期发现和快速定位，避免小故障升级为系统性风险。

快速响应与低延迟：模块具有小于10毫秒的快速输入延迟和小于1毫秒的32点扫描时间，确保了现场数字量信号的实时更新。这对于需要快速响应的安全联锁和保护功能至关重要，能够在危险情况发生时迅速触发安全动作，最大限度地减少潜在损失。

在线模块更换与热插拔能力：TRICONEX DI3301模块支持在线热插拔更换，这意味着在系统运行过程中，无需停机或中断生产，即可移除和安装故障模块。这一特性极大地简化了维护过程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率，降低了运营成本。

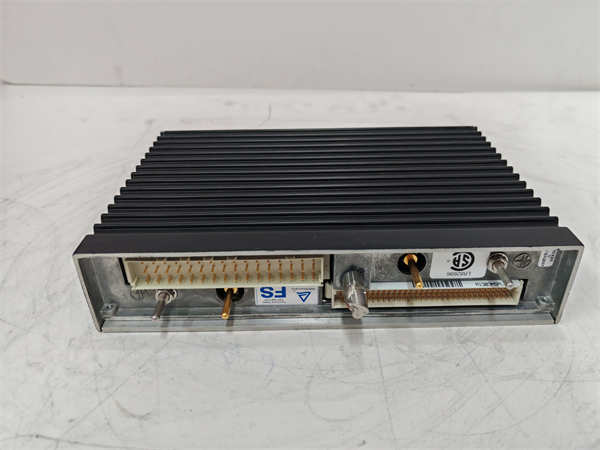

TRICONEX DI3301

应用领域

TRICONEX DI3301数字量输入模块在对数字量信号采集的精度、可靠性和功能安全有最高要求的工业领域中发挥着核心作用。

在石油和天然气行业中，从钻井平台、炼油厂到输油管道，DI3301模块是紧急停车系统(ESD)和火气系统(FGS)的核心组成部分。它用于连接紧急停车按钮、各种限位开关（如阀门开/关状态）、压力开关、液位开关以及火焰/气体探测器等现场设备，高可靠性地采集这些关键的开关量信号，并在检测到危险情况时，为安全系统提供准确数据以触发保护动作。

在化工和制药行业中，特别是在处理易燃、易爆或有毒物质的生产过程中，TRICONEX DI3301用于监控反应釜、储罐、管道系统中的安全联锁。它接收来自安全门开关、溢流开关、压力报警开关的数字量信号，确保工艺参数始终保持在安全范围内，并在偏差发生时提供及时、准确的反馈以启动安全连锁。

在电力生成领域，无论是核电站、火力发电厂还是其他能源设施，DI3301都被应用于燃烧管理系统(BMS)、汽轮机保护系统和发电机组安全控制。它高精度地采集锅炉点火/熄火状态、阀门位置、断路器状态、泵运行状态等数字量信号，保障了电力生产的连续性、效率和安全性。

此外，TRICONEX DI3301也广泛应用于水和废水处理、冶金、采矿、铁路信号系统以及其他任何需要高精度、高可靠性数字量输入信号处理的工业过程，特别是那些涉及到高风险或对环境影响较大的应用。

安装与维护

安装前准备：在安装TRICONEX DI3301数字量输入模块之前，务必仔细阅读并理解Triconex Trident系统手册中提供的所有安全指南和安装说明。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将DI3301模块轻轻地插入其专用的Triconex数字量输入底板的指定插槽中，直至完全就位并锁定。确保模块的连接器与底板的插槽对齐，避免强行插入。按照产品数据手册上的接线图，将现场数字量信号线缆连接到底板或配套的现场接线端子(FTA)上的相应端子，并确保正确的极性和接地连接。在通电前，务必仔细检查所有接线是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX DI3301模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在系统级的监控和预防性检查。通过Triconex TriStation软件，定期检查DI3301模块的诊断状态和输入回路的健康状况，以识别任何潜在的故障或异常，例如断线、短路或模块内部故障。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于DI3301支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，缩短了维修时间，并最大程度地提高了工厂的可用性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查现场接线，确保其没有损坏或连接松动，尤其是传感器回路的完整性。

产品保障

我们对TRICONEX DI3301数字量输入模块提供坚实的产品保障，以确保客户的投资得到充分保护。
