Name: TRICONEX DI2301 7400208-020 数字量输入外部终端模块 - 山西鑫业达国际贸易官网
Brand: Triconex

描述

TRICONEX DI2301 7400208-020是一款专为Triconex Trident安全仪表系统(SIS)设计的数字量输入外部终端模块，也可被视为DI2301数字量输入模块的配套底板。作为Triconex系统架构中的关键接口组件，DI2301 7400208-020主要负责连接现场的数字量信号（如限位开关、按钮、接近开关等），并将其可靠地引入到DI2301数字量输入模块中，从而为Triconex主处理器提供关键的过程状态信息。该模块通过提供坚固的接线端子和有效的信号隔离，确保了现场信号的完整性和系统总线的安全性。TRICONEX DI2301 7400208-020的设计充分考虑了工业现场的严苛环境，具备高噪声抗扰度和浪涌保护能力，从而保障了数字量输入信号在复杂电磁环境中的稳定传输。它在实现安全联锁、紧急停车功能和实时过程监控方面发挥着不可或缺的作用，是构建高可靠性、高功能安全等级（通常达到SIL 3）安全控制系统的重要组成部分。

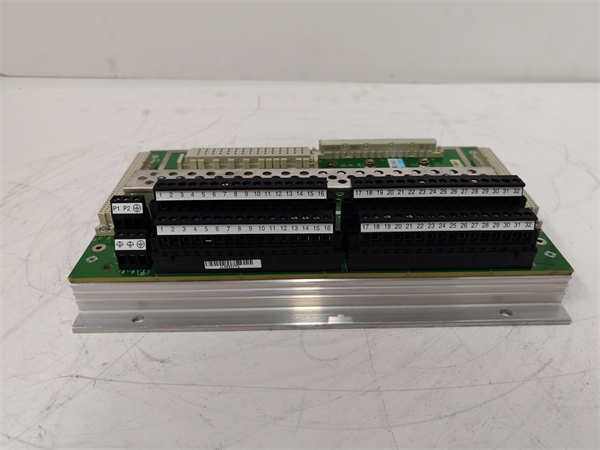

TRICONEX DI2301 7400208-020

技术规格

产品型号:DI2301 7400208-020

制造商:TRICONEX(现属Schneider Electric)

产品类型:数字量输入外部终端模块/底板

兼容模块:TRICONEX DI2301数字量输入模块

支持通道数:16或32个数字量输入通道(取决于配套的DI2301模块配置)

输入电压范围:5V至125V DC(宽范围适应性，为配套DI2301模块提供)

输入阻抗:5 kΩ(为配套DI2301模块提供)

响应时间:最大10ms(为配套DI2301模块提供)

隔离电压:500V(输入隔离，为配套DI2301模块提供)

浪涌保护:支持1500V浪涌电压保护

工作温度:-40°C至+70°C

湿度范围:5%至95%RH(无凝露)

安装方式:插槽式安装，配合Triconex机架

认证:符合工业安全和合规性标准

主要特点和优势

TRICONEX DI2301 7400208-020数字量输入外部终端模块在Triconex安全系统中扮演着关键角色，提供了多方面的特点和优势：

提供稳健的现场连接：DI2301 7400208-020作为现场数字量信号与Triconex DI2301数字量输入模块之间的桥梁，提供了坚固可靠的接线端子。它确保了传感器和开关等现场设备的信号能够稳定、准确地传输到安全系统中，降低了因接线松动或接触不良导致的误动作风险，从而提高了系统的整体可靠性。

高噪声抗扰度与电气保护：模块设计具备出色的噪声抗扰度，能够有效过滤工业环境中常见的电气噪声和干扰，保证信号的纯净性。同时，它集成了浪涌电压保护（高达1500V）和电气隔离（500V隔离电压）功能，能够有效抵御电气瞬变和地回路问题，保护敏感的DI2301模块和系统免受损坏。

宽泛的信号兼容性：TRICONEX DI2301 7400208-020支持配套的DI2301模块处理从5V到125V DC的宽范围输入电压信号。这种灵活性使得它能够兼容各种类型的数字量传感器和现场设备，无论是干接点还是湿接点信号，都能够被稳定地采集，简化了系统集成。

增强系统功能安全：作为Triconex Trident系统的一部分，DI2301 7400208-020协助确保了输入信号链的完整性和可靠性。通过提供稳定的物理接口和电气保护，它为安全逻辑的准确执行奠定了基础，有助于系统达到最高的安全完整性等级（如SIL 3），从而最大限度地保障人员、资产和环境的安全。

易于安装与维护：DI2301 7400208-020采用插槽式设计，能够轻松、快速地安装到Triconex机架中。其结构紧凑，布线清晰，简化了现场接线工作。虽然底板本身通常没有复杂的诊断功能，但它为配套的DI2301模块提供了稳定的工作环境，从而间接支持了模块的在线诊断和热插拔更换，提高了系统的可维护性。

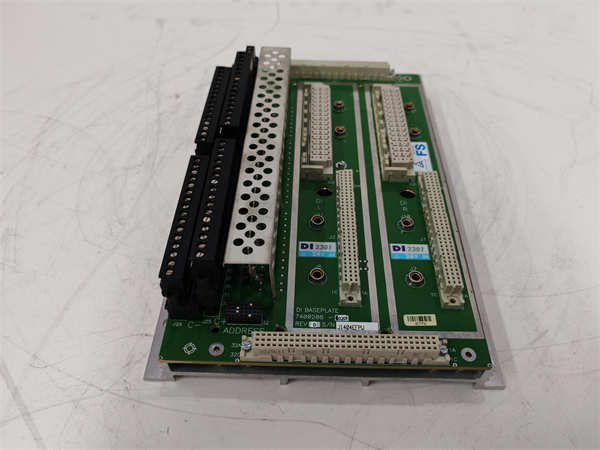

TRICONEX DI2301 7400208-020

应用领域

TRICONEX DI2301 7400208-020数字量输入外部终端模块是需要高可靠性数字量信号采集的各种工业安全仪表系统和过程控制系统的关键接口组件。

在石油和天然气行业中，从海上平台、炼油厂到输油管道，DI2301 7400208-020广泛应用于紧急停车系统(ESD)和火气系统(FGS)。它连接现场的各种开关（如紧急停车按钮、火焰探测器、气体探测器、阀门限位开关），将这些状态信号可靠地传输到Triconex安全逻辑，以便在检测到危险情况时触发安全保护动作。

在化工和制药行业中，特别是在处理易燃、易爆或有毒物质的生产过程中，TRICONEX DI2301 7400208-020用于监控反应釜、储罐和管道上的安全联锁装置。它接收来自压力开关、温度开关、液位开关和安全门开关的数字量信号，确保工艺参数保持在安全范围内，并在偏差发生时提供及时、准确的反馈以启动保护机制。

在电力生成领域，包括核电站、火力发电厂和水电站，DI2301 7400208-020应用于燃烧管理系统(BMS)、汽轮机保护系统和发电机安全控制。它连接锅炉燃烧器状态、汽轮机跳闸开关、断路器状态等数字量信号，为安全系统提供关键输入，确保电力生产的安全、稳定和高效。

此外，该模块也广泛应用于水和废水处理、冶金、采矿、铁路信号系统以及其他任何需要高精度、高可靠性数字量输入信号处理的工业基础设施和过程控制系统。

安装与维护

安装前准备：在安装TRICONEX DI2301 7400208-020数字量输入外部终端模块之前，务必仔细阅读并理解Triconex Trident系统手册中提供的所有安装说明和安全指南。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将DI2301 7400208-020底板轻轻地插入其专用的Triconex机架插槽中，直至完全就位并锁定。确保底板的连接器与机架背板的插槽对齐，避免强行插入。随后，将DI2301数字量输入模块插入DI2301 7400208-020底板上对应的插槽中。按照产品数据手册上的接线图，将现场数字量信号线缆连接到DI2301 7400208-020的接线端子，并确保正确的极性和牢固的连接。在通电前，务必仔细检查所有物理连接和布线是否正确、牢固，以确保系统供电的完整性和安全性。

维护建议：TRICONEX DI2301 7400208-020作为被动接口组件，其日常维护需求较低，主要关注物理完整性和连接的可靠性。通过Triconex TriStation软件或系统诊断界面，定期检查安装在DI2301 7400208-020上的DI2301数字量输入模块的诊断状态和输入回路的健康状况，以识别任何潜在的故障或异常，例如断线或短路。由于DI2301 7400208-020支持其配套模块的热插拔功能，在需要更换故障的DI2301模块时，可以在系统不中断运行的情况下进行操作，但仍需遵循Triconex的详细更换规程，以确保操作安全和系统连续性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查所有连接到模块的线缆，确保其没有损坏或连接松动，特别是现场信号的完整性。

产品保障

我们对TRICONEX DI2301 7400208-020数字量输入外部终端模块提供坚实的产品保障，以确保客户的投资得到充分保护。

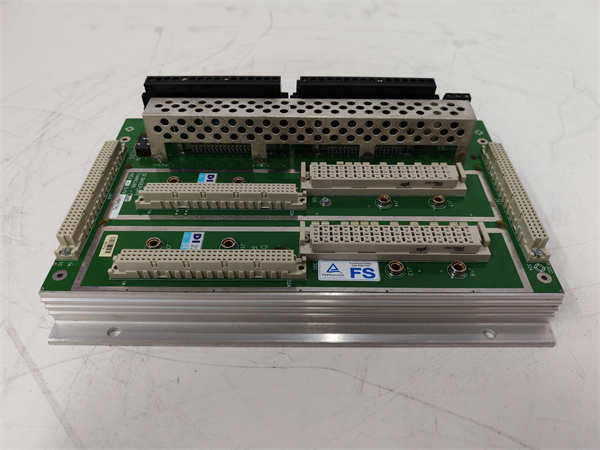

TRICONEX DI2301 7400208-020 数字量输入外部终端模块
