Name: TRICONEX CM2201 7400206-100 通信模块底板 - 山西鑫业达国际贸易官网
Brand: Triconex

描述

TRICONEX CM2201 7400206-100是一款核心通信模块底板，专为Triconex Trident安全仪表系统(SIS)设计。作为Triconex系统架构中的关键基础设施组件，它为各种I/O模块和通信模块提供了一个稳定、可靠的物理安装平台和电气互连总线。CM2201 7400206-100的主要功能是促进Triconex系统内部各模块之间以及系统与外部主机系统、分布式控制系统(DCS)或其他工业网络之间的高效数据交换。它通过其模块化设计和支持冗余通信路径的能力，极大地增强了Triconex系统的集成能力、可扩展性和整体可靠性，确保在关键工业应用中实现无缝、安全的数据流动。其坚固的工业级构造使其能够在恶劣环境下长期稳定运行，是构建现代化、高可用性安全自动化解决方案不可或缺的一部分。

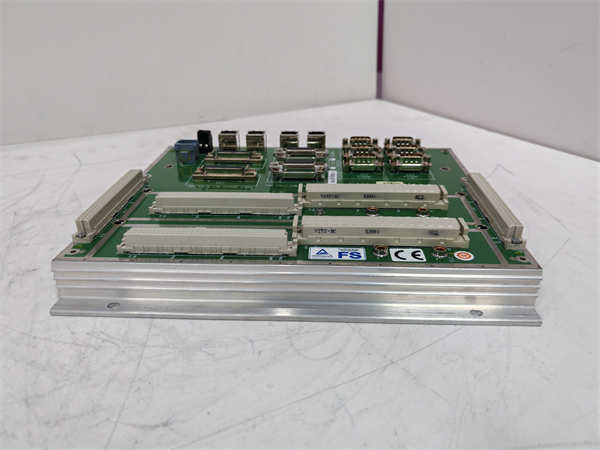

TRICONEX CM2201 7400206-100

技术规格

产品型号:CM2201(底板部件号：7400206-100)

制造商:TRICONEX(现属Schneider Electric)

产品类型:通信模块底板(Communication Module Baseplate)/背板模块(Backplane Module)

兼容模块:兼容多种Triconex I/O模块和通信模块

支持I/O点数:高达2048个I/O点(系统可扩展性)

通信协议:支持Modbus,OPC,Ethernet/IP(通过所安装的通信模块实现)

冗余支持:提供冗余通信路径，支持系统高可用性

安装方式:配合Triconex机架或机柜安装

工作温度:-40°C至+70°C(取决于具体版本和兼容模块)

湿度:5%至95%(无凝露)

功能安全认证:作为Triconex SIS系统的一部分，系统整体符合SIL 3认证标准

特性:热插拔模块支持，故障隔离和检测

主要特点和优势

TRICONEX CM2201 7400206-100通信模块底板以其为安全系统设计的功能，提供了显著的特点和优势：

模块化与高度可扩展性：CM2201底板采用模块化设计，能够支持广泛的Triconex I/O模块和通信模块的安装。这种灵活性使得用户可以根据特定的应用需求和I/O点数进行系统配置和扩展，最高可支持2048个I/O点，从而满足多样化的安全控制需求。

支持冗余通信路径：底板设计中考虑了冗余通信路径的实现，这意味着即使某个通信链路发生故障，系统也能通过备用路径继续进行数据交换。这种冗余能力极大地提升了系统的通信可靠性和可用性，降低了因通信中断而导致的安全风险和生产停机时间。

促进无缝通信与集成：CM2201底板作为模块间的桥梁，确保了Triconex系统内部（如主处理器与I/O模块之间）以及系统与外部工业协议（如Modbus,OPC,Ethernet/IP等）之间的顺畅通信。这有助于Triconex系统与现有DCS、HMI和其他网络设备无缝集成，实现数据互操作性。

热插拔模块支持：底板支持Triconex模块的热插拔功能，这意味着在系统运行过程中，无需停机或中断生产，即可安全地移除和安装I/O或通信模块。这极大地简化了系统维护流程，缩短了故障排除时间，并最大程度地提高了工厂的可用性和生产效率。

坚固耐用的工业级设计：TRICONEX CM2201 7400206-100采用坚固的工业级结构和材料，能够承受严苛的工业环境，包括宽泛的温度波动、湿度和振动。这种设计保证了底板在长期运行中的稳定性和可靠性，降低了维护成本和更换频率。

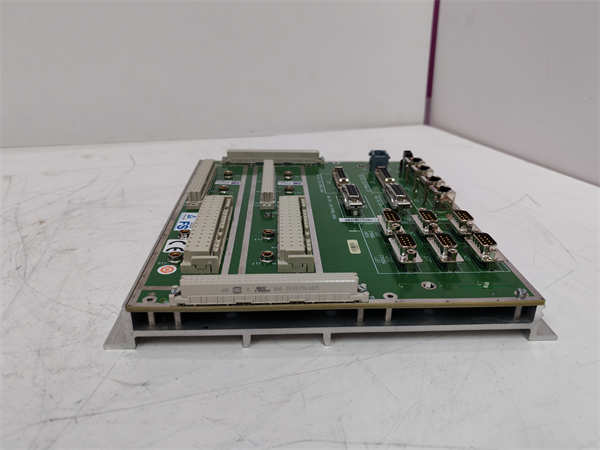

TRICONEX CM2201 7400206-100

应用领域

TRICONEX CM2201 7400206-100通信模块底板是各种工业安全仪表系统和过程控制系统的关键基础设施组件，广泛应用于对系统可靠性、通信集成和功能安全有高要求的工业领域。

在石油和天然气行业中，CM2201底板是紧急停车系统(ESD)、火气系统(FGS)和管道监测系统的基础平台。它支持各种I/O模块的安装，从而实现对现场压力、温度、流量、阀门状态等关键参数的监测和控制，确保在紧急情况下系统的可靠运行。

在化工和制药行业中，特别是在处理危险化学品或需要严格过程控制的生产线中，TRICONEX CM2201 7400206-100支撑着复杂的安全联锁和保护系统。它确保了不同I/O模块与主处理器之间以及系统与DCS之间的可靠通信，维持工艺操作的稳定性和安全性。

在电力生成领域，包括核电站、火力发电厂和可再生能源设施，CM2201底板应用于燃烧管理系统(BMS)和涡轮机安全保护。它提供了安装各种I/O模块的平台，以实现对锅炉、涡轮机和发电机组关键参数的精确监测和安全控制。

此外，该底板也广泛应用于水和废水处理、冶金、造纸、轨道交通以及其他任何需要高可靠性、高安全性自动化系统的工业环境，作为Triconex系统有效运行的物理基础。

安装与维护

安装前准备：在安装TRICONEX CM2201 7400206-100通信模块底板之前，请务必仔细阅读并理解Triconex Trident系统手册中提供的所有安装说明和安全指南。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将CM2201 7400206-100底板安装在Triconex机架或机柜内的指定位置，并用螺钉牢固固定。然后，将相应的Triconex主处理器、I/O模块和通信模块轻轻地插入底板的插槽中，直至完全就位并锁定。确保模块的连接器与底板的插槽对齐，避免强行插入。在通电前，务必仔细检查所有物理连接和布线是否正确、牢固，以确保系统完整性。

维护建议：TRICONEX CM2201 7400206-100底板本身作为被动组件，日常维护需求较低。主要关注其物理完整性和其上安装的模块的健康状况。通过Triconex TriStation软件，定期检查安装在底板上的各个模块（如主处理器、I/O模块）的诊断状态和系统日志，以识别任何潜在的故障或异常。由于该底板支持模块热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，但仍需遵循Triconex的详细更换规程，以确保操作安全和系统连续性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查所有连接到模块的线缆，确保其没有损坏或连接松动。

产品保障

我们对TRICONEX CM2201 7400206-100通信模块底板提供坚实的产品保障，以确保客户的投资得到充分保护。

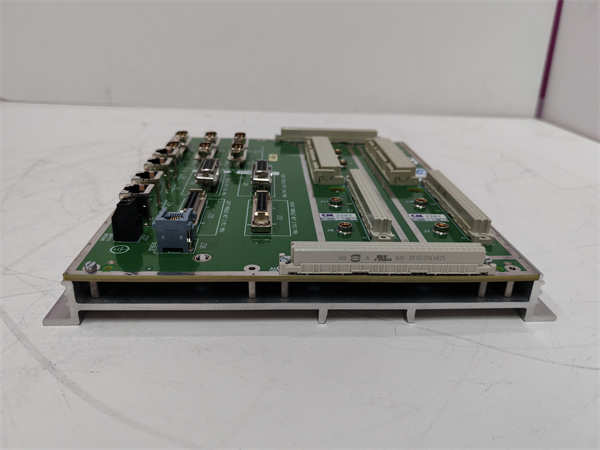

TRICONEX CM2201 7400206-100 通信模块底板
