Name: TRICONEX AI3351 三模冗余(TMR)模拟量输入模块 - 山西鑫业达国际贸易官网
Brand: Triconex

描述

TRICONEX AI3351是一款高性能的三模冗余(TMR)模拟量输入模块，专为Triconex Trident安全仪表系统(SIS)而设计。作为Triconex TMR架构的核心I/O组件，AI3351模块负责从现场各种传感器（如压力、温度、流量、液位变送器）高精度、高可靠性地采集模拟量信号（通常为4-20 mA或0-10 V），并将其转换为数字信号，供Triconex主处理器进行安全逻辑运算。AI3351采用三重冗余设计，每个输入通道独立处理信号，并通过Triconex系统独有的中值选择(mid-value selection)算法确保数据的准确性和完整性。即使在单个或多个内部故障发生时，该模块也能提供无中断、无错误的数据流，从而最大限度地提高了系统的可用性和功能安全等级（通常达到SIL 3）。此外，TRICONEX AI3351具备全面的自诊断功能和在线模块更换能力，极大地简化了系统维护并提升了操作效率。凭借其在极端工业环境下的稳定表现，TRICONEX AI3351成为石油天然气、化工、电力等关键行业中紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路中模拟量信号采集的理想选择。

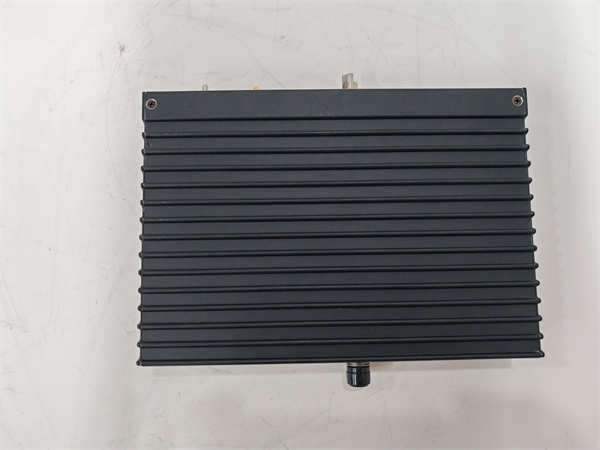

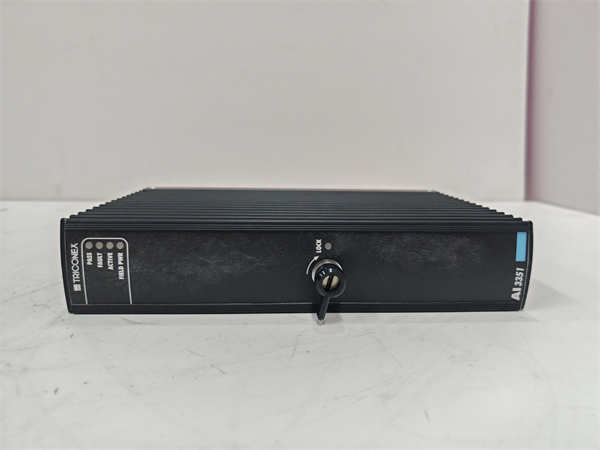

TRICONEX AI3351

技术规格

产品型号:AI3351(常见型号：AI3351 S2)

制造商:TRICONEX(现属Schneider Electric)

产品类型:三模冗余(TMR)模拟量输入模块

输入通道数:32个模拟量输入通道(共回线)

输入电流范围:4-20 mA DC(标称)

操作电流范围:2-22 mA DC

输入电压范围:0-10 V(部分型号可能支持)

输入精度:±0.1%(满量程)或<0.25%(满量程，0-22mA范围内，在0°C至70°C工作温度下)

分辨率:12位(0.01%of full scale)

输入带宽(3dB):16 Hz

扫描时间:<1 ms(所有32点)

诊断功能:强制切换诊断(FSD)/强制校准诊断(FCD)，断线检测，过流检测

功能安全认证:SIL 3(IEC 61508)

工作温度:-40°C至+70°C(部分型号可能为0°C至70°C)

湿度:5%至95%(无凝露)

绝对最大现场电压:33 V DC

绝对最大输入电流:50 mA DC

电源输入:标称24 V DC

最大逻辑功耗:约20 W

主要特点和优势

TRICONEX AI3351模拟量输入模块以其专为高安全应用设计的特点，提供了卓越的性能和可靠性。

三模冗余(TMR)架构：AI3351的核心是其专利的三模冗余技术。每个模拟量输入点都通过三个独立的通道进行测量，并由主处理器采用“中值选择”算法对三组数据进行表决，选取中间值作为有效数据。这种设计确保了即使在单个或两个通道发生故障时，模块仍能提供精确、无中断的输入数据，消除了单点故障，从而保障了最高的安全性和可用性。

高精度与高分辨率：TRICONEX AI3351提供高精度（如±0.1%满量程）和高分辨率（如12位）的模拟量输入。这确保了从现场传感器采集到的过程变量（如温度、压力、流量）能够被精确地数字化，为控制系统提供准确的数据基础，从而实现更精细的过程控制和更可靠的安全保护。

快速响应与全面诊断：模块具有快速的扫描时间（如<1 ms扫描所有32点）和高输入带宽，确保实时数据的及时更新。同时，AI3351集成了广泛的自诊断功能，包括断线检测、过流检测和强制切换诊断(FSD)，能够实时监控输入回路的健康状况。一旦检测到异常，系统会立即进行隔离并发出报警，实现故障的早期发现和快速定位。

在线模块更换与热插拔能力：AI3351模块支持在线热插拔更换，这意味着在系统运行过程中，无需停机或中断生产，即可移除和安装故障模块。这一特性极大地简化了维护过程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率。

坚固耐用的工业级设计：TRICONEX AI3351采用坚固耐用的工业级设计，能够在严苛的工业环境中稳定运行，包括宽泛的温度范围、高湿度、振动和潜在的电磁干扰。这种设计保证了模块在恶劣条件下的长期可靠性，减少了意外故障的发生。

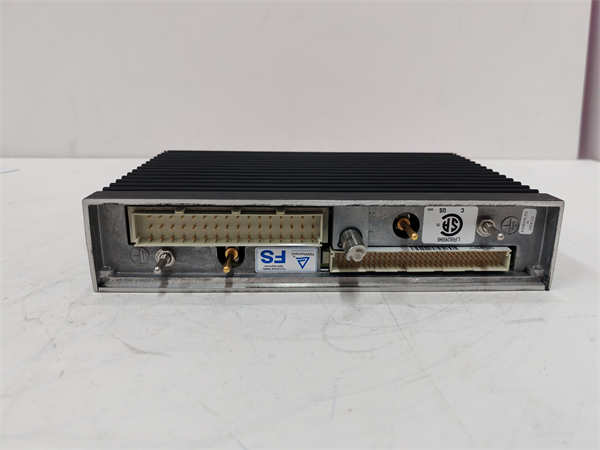

TRICONEX AI3351

应用领域

TRICONEX AI3351模拟量输入模块在对模拟量信号采集的精度、可靠性和功能安全有最高要求的工业领域中发挥着核心作用。

在石油和天然气行业，AI3351模块是紧急停车系统(ESD)、火气系统(FGS)和高完整性压力保护系统(HIPPS)的重要组成部分。它用于连接来自炼油厂、钻井平台、管道和海上设施的压力、温度、液位和流量传感器，高精度地采集这些关键工艺参数，并在检测到异常时，为安全系统提供可靠的数据，以触发安全保护动作。

在化工和制药行业，特别是在处理易燃、易爆或有毒物质的生产过程中，AI3351用于监测反应器、蒸馏塔和储存罐中的关键工艺变量。它确保了工艺参数始终保持在安全范围内，并在偏差发生时提供精准的数据，以支持安全连锁和保护。

在电力生成领域，无论是核电站、火力发电厂还是其他能源设施，AI3351都被应用于涡轮机控制、锅炉燃烧管理系统(BMS)以及其他安全相关控制回路中。它高精度地采集燃料流量、蒸汽压力、炉膛温度等模拟量信号，保障了电力生产的连续性、效率和安全性。

此外，TRICONEX AI3351也广泛应用于水和废水处理、冶金、造纸以及其他任何需要高精度、高可靠性模拟量输入信号处理的工业过程，特别是那些涉及到高风险或对环境影响较大的应用。

安装与维护

安装前准备：在安装TRICONEX AI3351模拟量输入模块之前，请务必仔细阅读并理解Triconex Trident系统手册中提供的所有安全指南和安装说明。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将AI3351模块轻轻地插入其专用的I/O底板的指定插槽中，直至完全就位并锁定。确保模块的连接器与底板的插槽对齐，避免强行插入。按照产品数据手册上的接线图，将现场模拟量传感器（如压力变送器、温度传感器）的信号线连接到底板或配套的现场接线端子(FTA)上的相应端子，并确保正确的极性和接地连接。在通电前，务必仔细检查所有接线是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX AI3351模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在系统级的监控和预防性检查。通过Triconex TriStation软件，定期检查AI3351模块的诊断状态和输入回路的健康状况，以识别任何潜在的故障或异常。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于AI3351支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，但仍需遵循Triconex的详细更换规程，以确保操作安全和系统完整性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查现场接线，确保其没有损坏或连接松动，尤其是传感器回路的完整性。

产品保障

我们对TRICONEX AI3351模拟量输入模块提供坚实的产品保障，以确保客户的投资得到充分保护。
