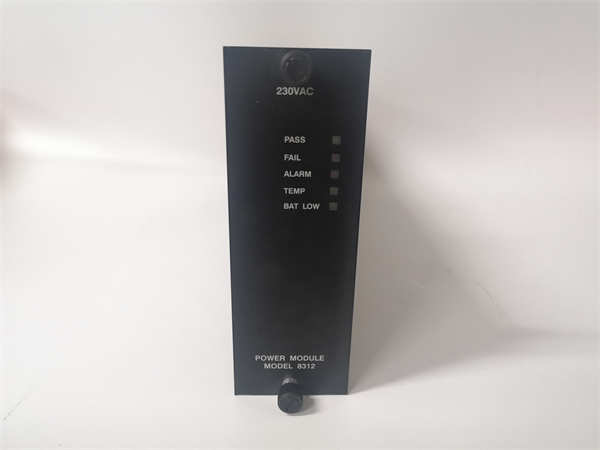

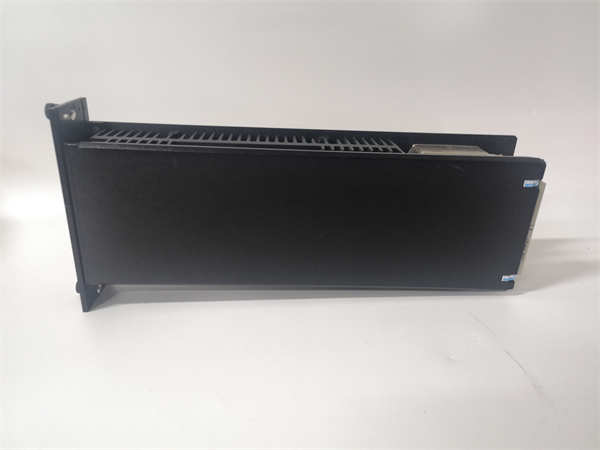

TRICONEX 8312 | Tricon 系统 DO 卡件 | 符合 IEC 61508 SIL3 的输出控制方案

描述

关键技术规格

• 产品型号: 8312
• 制造商: TRICONEX (Schneider Electric)
• 所属系统: Tricon / Triconex 安全仪表系统（SIS），基于三重化冗余（TMR）架构
• 输出类型: 32点数字量输出（Dry Contact 或 Sourced Output，依具体子型号而定；典型为 24 VDC sourcing）
• 通道配置: 每通道独立驱动，支持分组隔离；默认分为4组×8点
• 负载能力: 最大 100 mA/点，总电流 ≤ 2.0 A/模块（需参考具体硬件版本标签）
• 响应时间: 典型值 ≤ 10 ms（从逻辑指令到物理输出）
• 诊断功能: 支持通道级开路/短路检测、负载异常报警，并通过 Tricon 主机上报故障状态
• 安全认证: 符合 IEC 61508 SIL3、IEC 61511、API RP 14C、DNV GL 等功能安全标准
• 安装方式: 插入 Tricon 标准 I/O 机架（如 8111A/8112A），占用1个槽位，通过冗余背板供电与通信

TRICONEX 8312

功能定位与应用场景分析

TRICONEX 8312 是 Triconex 安全仪表系统中的关键数字量输出模块，专为执行高完整性安全联锁动作而设计。在三重化冗余（TMR）架构下，该模块接收来自三个主处理器（MPUs）的一致性表决信号，仅当至少两个通道指令一致时才驱动物理输出，从而消除单点故障风险。它解决了在石化、电力、油气等高危行业中“如何可靠切断危险源”的核心问题，是实现紧急停车（ESD）、燃烧器管理（BMS）和火气联锁（F&G）等功能的底层执行单元。

典型应用场景包括：

• 场景一：用于炼油厂反应器区域的 ESD 系统，驱动切断阀电磁阀、停泵继电器及火炬点火回路，确保超温超压时快速隔离。
• 场景二：部署于海上平台天然气处理模块，作为 F&G 系统的输出终端，控制关断阀、通风机启停及报警灯组。
• 场景三：用于已运行15年以上的化工装置 SIS 改造项目，作为停产备件进行预防性更换，避免因模块老化导致误动或拒动，满足最新 SIL 验证审计要求。

质量标准与测试流程

我们理解，在安全仪表系统中，一个输出模块的失效可能导致灾难性后果。因此，我们建立了远超常规工业备件标准的验证流程，确保每个 8312 模块的功能完整性与诊断可靠性：

• 外观与清洁：所有模块均经过专业检查，确认无端子腐蚀、继电器触点烧蚀、PCB 变色或电容鼓包；使用防静电工具清洁连接器金手指。
• 上机实测：模块将被安装到真实的 Tricon 机架（含 8302/8303 主机与电源），加载标准测试程序，在 TriStation 1131 环境下执行不少于 48 小时的连续输出循环与故障注入测试。
• 功能诊断：逐通道施加额定负载（24 VDC / 50–100 mA），验证输出导通压降与响应时序；模拟开路、短路及过载工况，确认模块能正确触发“Channel Fault”并通过主机上报；验证 TMR 表决逻辑在单通道故障下的无扰切换能力。
• 质保承诺：仅通过全部功能、诊断与冗余一致性测试的 8312 方可出库，并提供12个月质保，覆盖输出驱动电路、诊断传感器及内部通信接口的早期失效。

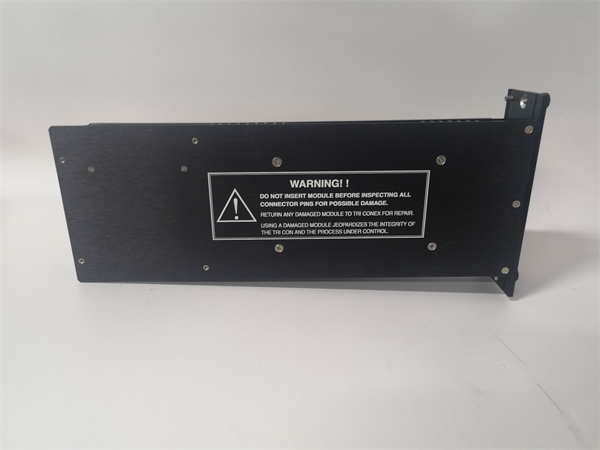

TRICONEX 8312

兼容性与升级路径 (技术支持)

为确保 8312 100% 适用于您的 Triconex 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

• 硬件/固件：请确认您的 Tricon 主机型号为 8302、8303 或 8310 系列，且固件版本 ≥ v4.1；早期 v3.x 系统可能不支持部分诊断功能。
• 配套组件：8312 必须与 TRICONEX 专用端子底座（如 8312-TB1 或 8312-TB2）配合使用；不同底座对应 sourcing/sinking 输出类型，请核对现场接线图。
• 替代关系：8312 的直接替代型号为 8312E（增强版，支持更高诊断覆盖率）；若系统已升级至 Triconex eXpress 或 Quantum Safety 平台，则需采用全新 I/O 架构，不可直接替换。
