TRICONEX 4351B 模拟量采集卡 – IEC 61508 SIL3 等级应用，不服来辩！

描述

TRICONEX 4351B：这块模拟量输入模块（AI），是 TRICONEX Tricon 安全仪表系统（SIS）的核心 I/O。它专为 SIL3 等级的高风险应用设计，通过与 TMR 架构的主处理器配合，实现高精度、高可靠性的过程变量（PV）采集。核心功能：模拟量输入、TMR 数据一致性。通道数：16/32（取决于接线），输入信号：4-20mA（或 1-5V），防护等级：高抗干扰。

4351B 产品概述

在石油化工、核电、海上平台等高危工业现场，安全是高于一切的头等大事。而 TRICONEX 4351B 模块所处的 Tricon 平台，正是为此而生的。TRICONEX 4351B 是一款高性能的模拟量输入（AI）模块，它位于 Tricon 机架中，连接了现场的温度、压力、流量等变送器，是整个安全系统感知现场状态的“神经末梢”。它的稳定性和精度，直接决定了安全系统（SIS）能否在危险发生时正确、及时地动作。

TRICONEX 4351B 在 SIS 系统中的定位是高可靠性数据采集的前端。其核心价值在于它与 Tricon 控制器独有的三模冗余（Triple Modular Redundancy, TMR）架构的完美协同。虽然 4351B 模块本身是一个单元，但它采集的信号会被送入三套独立的处理器和内存中进行投票（Voting）和数据一致性检查。这种设计使得整个 AI 模块对**单点故障（Single Point of Failure）具有极强的免疫力。无论是传感器信号微弱的漂移，还是模块自身的硬件故障，都能被系统隔离和纠正，从而确保上层安全联锁逻辑所依赖的过程变量（Process Variable, PV）**始终是准确、可靠的。使用 TRICONEX 4351B，意味着将工厂的风险等级降到最低。

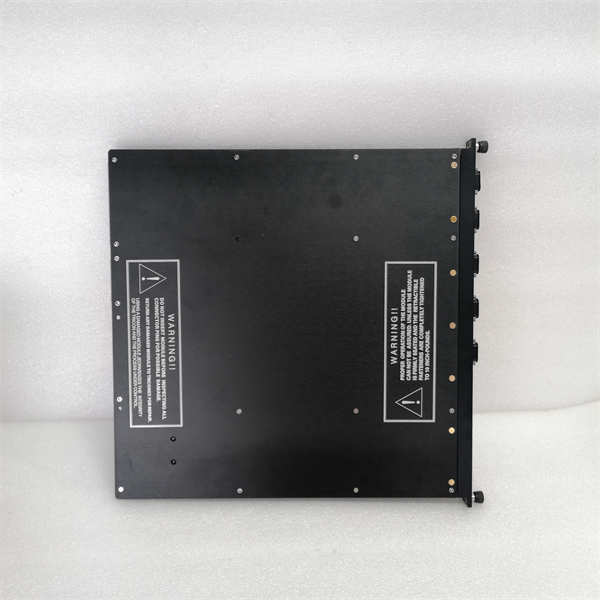

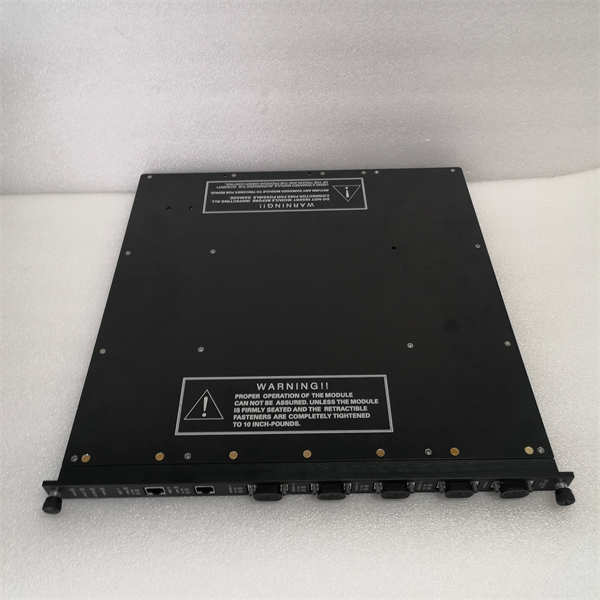

TRICONEX 4351B

4351B 技术规格

主要特点和优势

咱就说，TRICONEX 4351B 这块 AI 板能成为安全系统里的“硬通货”，靠的就是它的**“三保险”和“超高精度”**！

三模冗余的数据兼容性：TRICONEX 4351B 是专为 TMR 架构设计的。1虽然模块本身不是三重冗余的，但它采集到的信号会被系统中的三块主处理器（Main Processor）同步获取。处理器之间会执行**输入投票（Input Voting）机制，即便是单个处理器或 I/O 模块内部的某个元件出现微小的偏差，也不会导致整个系统的误判。这种容错能力（Fault Tolerance）**是 TRICONEX 4351B 傲视群雄的资本，也是其获得 SIL3（Safety Integrity Level 3）安全等级认证的关键。

高精度、高分辨率采集：在安全系统中，对关键过程变量的测量精度要求极高。TRICONEX 4351B 提供了16 位的分辨率，能够精确区分信号的微小变化。这种高精度，结合其对输入信号的通道级隔离（Channel-to-Channel Isolation），有效防止了来自现场信号的电磁干扰（EMI）或共模干扰，确保了采集数据的纯净和准确性。在需要精确判断温度、压力临界点的场景，这种高精度是防止**漏动作（Failure to Act）和误跳闸（Spurious Trip）**的有力保障。

全面的自诊断功能：安全系统必须具备“自知之明”。TRICONEX 4351B 内置了强大的诊断程序（Diagnostics），能实时监测每一个输入通道的状态。它可以检测到输入回路的开路（Open Circuit）、短路（Short Circuit）、超量程（Over-Range）以及内部组件的健康状态。一旦发现任何异常，它会立即通过 TMR 处理器向上层系统报警，允许操作员在不中断过程安全的前提下进行在线修复（Online Repair），极大地提高了系统的平均故障间隔时间（Mean Time Between Failure, MTBF）。

The TRICONEX 4351B Analog Input Module is the dependable front-end for the Tricon Safety Instrumented System (SIS), engineered specifically for maximum fault tolerance and high availability (HA) applications. Its primary advantage is its seamless integration into the TMR (Triple Modular Redundancy) architecture, where input signals are distributed across three independent processing channels and validated through input voting logic.2 This inherent design ensures that the 4351B effectively handles single-point I/O failures or sensor signal drifts without compromising the system’s safety function, earning its crucial SIL3 (Safety Integrity Level 3) certification.

Furthermore, the module delivers superior signal integrity, featuring 16-bit resolution and channel-to-channel galvanic isolation. This robust design isolates the sensitive control electronics from harsh field noise and common-mode voltages, guaranteeing the purity and accuracy of the Process Variable (PV) data. The TRICONEX 4351B also incorporates extensive onboard diagnostics for continuous self-monitoring—detecting faults like broken wires or sensor failures immediately.3 This proactive self-assessment capability minimizes the probability of dangerous failures (PDf) and facilitates online repair without process interruption, which is mandatory for critical infrastructure in the oil and gas, chemical, and nuclear sectors.

应用领域

TRICONEX 4351B 的应用领域集中在所有对人员、环境和资产安全风险极高的关键工业场所：

石油和天然气工业：在炼油厂、石化装置、海上石油平台（Offshore Platforms）和 LNG 接收站的紧急停车系统（ESD）中。TRICONEX 4351B 用于采集关键的温度、压力和液位信号，一旦超出安全阈值，立即触发紧急停机联锁，防止爆炸或有毒气体泄漏。

核电和电力行业：在核电站的反应堆控制系统和安全保护系统（Reactor Protection System, RPS）中，用于采集关键反应堆参数，确保在任何异常情况下都能安全停堆。在传统电厂中，用于保护锅炉超温、汽轮机超速等高危工况。

化工行业：在生产高活性或有毒化学品的连续生产过程中，用于监测反应釜的温度和压力，并作为火气系统（Fire and Gas System, F&G）的输入单元，接收火焰、烟雾和气体探测器的信号。

轨道交通和隧道控制：在高速铁路的供电系统或大型隧道通风系统中，TRICONEX 4351B 用于采集关键环境参数，并在火灾或故障时执行紧急疏散和控制逻辑。

相关产品

TRICONEX 4351B 作为 Tricon 系列的核心 I/O 模块，通常需要与以下产品配套使用：

TRICONEX 3009：Tricon 主处理器（Main Processor, MP）模块，负责执行 TMR 投票和控制逻辑。4

TRICONEX 4320/4320A：数字量输入（Digital Input, DI）模块，用于采集开关量信号，与 4351B 共同构成现场信号输入。

TRICONEX 4409/4409A：模拟量输出（Analog Output, AO）模块，用于输出连续控制信号给调节阀或变频器。5

TRICONEX 4509/4510：数字量输出（Digital Output, DO）模块，用于输出开关量信号给断路器、电磁阀等。

TRICONEX 8311：通讯模块，用于 4351B 采集的数据与上位 DCS 或 HMI 站进行通信。

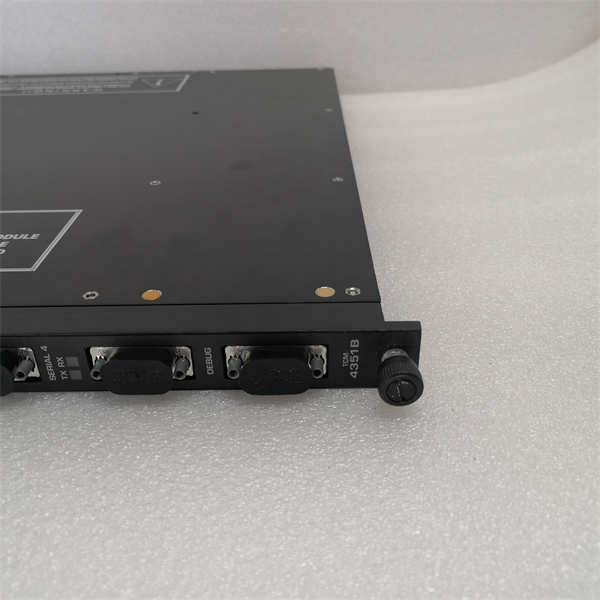

TRICONEX 4351B

安装与维护

安装前准备: 安装 TRICONEX 4351B 之前，必须执行严格的安全和静电防护（ESD）程序。确保 Tricon 机架的 I/O 笼电源已断开，或在系统设计允许的情况下，执行热插拔规程。4351B 模块必须插入指定的 I/O 插槽，并紧固到位。最关键的是与 TRICONEX 4351B 配套的现场接线端子板（Terminal Block）的连接。所有现场模拟量信号（如 4-20mA）都必须正确接入端子板，并核对是否需要使用外部隔离栅或限流电阻。安装完毕后，必须使用 Triconex 专用的组态软件（TriStation）进行通道地址映射和诊断功能激活。

维护建议: TRICONEX 4351B 的日常维护主要集中在诊断状态监控。通过 Triconex 的上位机界面或 TriStation 软件，应定期检查 4351B 模块的状态灯、通道状态和历史诊断记录。任何显示为“故障”或“警报”的通道都需要立即排查，通常是现场接线开路或传感器故障。
