Triconex 4200 模拟输入卡 – 32通道，高分辨率，工业安全“眼睛”！

描述

TRICONEX 4200：这块高分辨率模拟量输入（AI）模块，是安全仪表系统（SIS）里的“硬通货”！它提供32通道输入，具备16位高精度，隔离类型：光耦隔离，专治各种工业“疑难杂症”，精确监测关键过程变量。

4200 产品概述

在Triconex安全仪表系统（SIS）的家族里，4200 模拟量输入模块是专门负责处理连续过程变量的核心卡件。不像开关量（DI）模块只管开/关状态，TRICONEX 4200 关注的是温度、压力、液位、流量等模拟信号的精确数值。这些数值往往是触发安全联锁动作的**“红线”，比如炉膛温度超限、容器压力过高。因此，这块模块的准确性和可靠性**必须达到最高标准。

4200 模块采用了32通道高密度设计，能有效整合大量信号接入。更关键的是，它继承了Triconex的三重冗余（TMR）设计理念。虽然4200 模块本身不一定是三重的物理卡件，但它通过内部的高诊断覆盖率和隔离设计，确保每个通道的测量值都经过严格的校验和处理。它能提供16位的高分辨率，这意味着即使过程变量发生微小变化，也能被准确捕捉。在Tricon系统中的定位，TRICONEX 4200 就是连接现场传感器与安全逻辑处理器的“高精度量尺”，确保安全动作基于最真实、最可靠的过程数据。

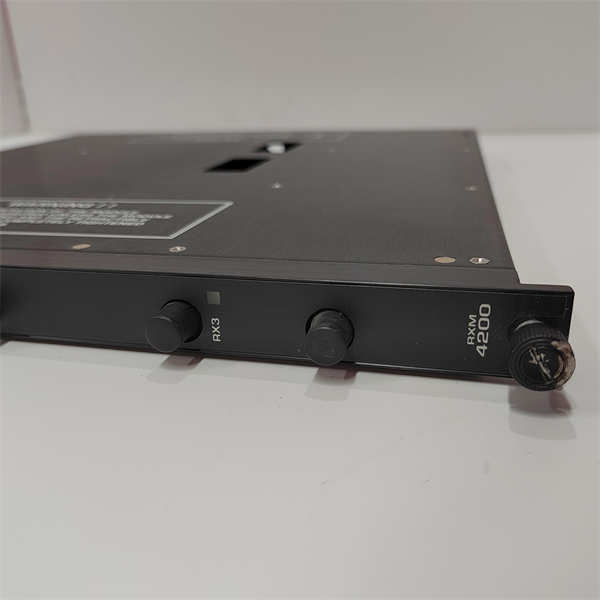

Triconex 4200

4200 技术规格

主要特点和优势

老炮儿跟你说，TRICONEX 4200 在模拟量输入模块里能称王称霸，靠的是三个“绝活儿”：高精度、高隔离、高诊断。

16位高分辨率与精确测量

工业现场的模拟量信号，那可不是能**“凑合”的。4200 提供了16位分辨率**，这个精度能保证你的测量误差被控制到极低的水平，对于那些触发点和报警点非常接近的安全联锁，至关重要。比如在高压容器的超压保护中，毫巴级的压力变化都可能决定是否需要紧急停车。TRICONEX 4200 保证了采集数据的真实性，为处理器的安全逻辑 (Safety Logic) 提供了最可靠的输入基础。

通道隔离，消除干扰

在复杂的工业现场，各种电磁干扰（Electromagnetic Interference, EMI）和地电位差异是常态。4200 采用了光耦隔离设计，实现了通道与通道之间、通道与地之间的高度隔离。这就像给每个输入通道都建了一个**“防护罩”，一个通道的故障或干扰不会影响到其他通道的测量，大大提升了模块的抗噪声能力和抗共模干扰 (Common-Mode Rejection)** 能力。这对于保证整个系统满足SIL 3的安全完整性等级 (Safety Integrity Level, SIL) 是不可或缺的。

深度自诊断与故障报告

4200 不是一块“傻”卡，它具备强大的在线诊断 (Online Diagnostics) 功能。它可以检测传感器断线（Open Circuit）、信号超出范围（Over-Range/Under-Range）甚至内部A/D转换器（Analog-to-Digital Converter）的故障。一旦检测到问题，它会立即向Tricon处理器报告，并提供故障通道信息，但不会因此触发不必要的安全动作。这种高诊断覆盖率 (Diagnostic Coverage)，正是TMR系统能够实现高可靠性、防止虚假跳闸的关键技术保证。

The TRICONEX 4200 High-Resolution Analog Input module is specifically engineered for precision measurement in safety-critical applications, serving as the essential link between field sensors and the TMR safety controller. Its preeminence stems from its superior 16-bit resolution, ensuring minuscule variations in process variables like temperature or pressure are captured with high fidelity—a non-negotiable requirement for critical trip points and alarm settings.

A key technical advantage of the 4200 is its comprehensive Galvanic Isolation. This robust feature prevents electrical noise, ground loops, or failures in one channel from propagating to others or to the backplane, thus maintaining the overall integrity and electromagnetic compatibility (EMC) of the safety system. This isolation is fundamental to achieving and maintaining the module’s high safety rating. Furthermore, the module integrates extensive Online Diagnostics, constantly self-checking for sensor faults (e.g., open circuit detection) and internal component failures. This proactive fault reporting capability allows maintenance personnel to address component degradation before it affects the safety function, significantly enhancing the system’s availability and reducing the risk of costly nuisance trips. The 4200 is the definition of high-integrity process measurement in the safety domain.

应用领域

TRICONEX 4200 的主要应用领域，就是那些对模拟量数据精度和系统安全性有双重极致要求的关键工业场景。

在石油化工领域，它是高压釜、裂解炉等核心设备的“测温员”和“测压员”。4200 精确监测反应温度和压力，一旦数值逼近临界点，它提供的精确数据能确保安全系统在毫秒级的时间内做出正确的判断和执行动作，比如启动泄压或紧急冷却。在电力行业，尤其在燃气轮机和蒸汽发生器控制中，TRICONEX 4200 用于监测轴承温度、燃烧火焰强度和蒸汽压力，防止设备因超温超压而损坏，保障电网的稳定运行。

在管道运输行业，无论是石油、天然气还是成品油管道，安全监测站都需要4200 来精确采集管道压力和流量，用于泄漏检测和高压保护。它的高精度和高诊断能力，能有效区分真实泄漏和传感器漂移，避免不必要的停输。此外，在冶金行业的高炉和连铸控制中，以及制药行业的精密反应釜温度控制中，TRICONEX 4200 都因其卓越的稳定性和测量精度而被广泛采用。它确保了所有安全决策都基于“一分不差”的模拟量数据。

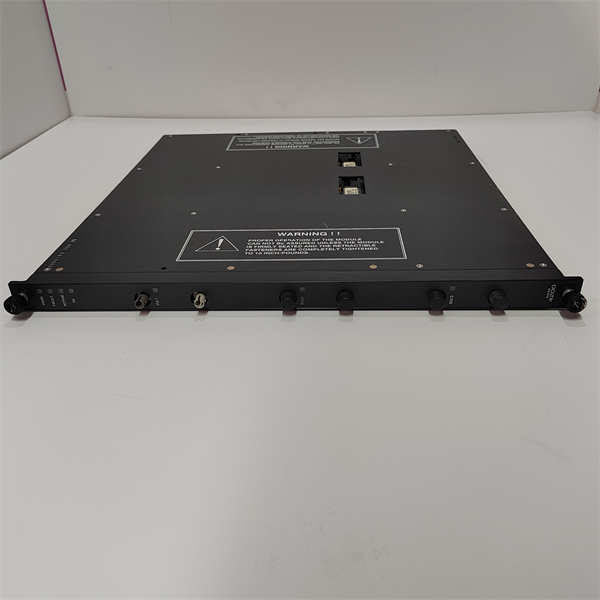

Triconex 4200

相关产品

4200是Triconex的AI模块，它的“伙伴”都是Triconex系统里负责安全控制和数据传输的“精兵强将”：

3009：Triconex TMR 主处理器模块。这是执行所有安全逻辑的“大脑”，4200 采集的所有数据都输送到它这里进行逻辑处理。

3503E：Triconex 数字量输出 (DO) 模块。在4200 测量的模拟量值触发了安全逻辑后，3503E 负责输出信号执行停车或泄压等动作。

3636R：高密度数字量输入 (DI) 模块。这是采集现场开关信号的卡件，与 4200 共同构成了安全系统的全部现场输入。

3700A：Triconex 通信模块。它负责将 4200 采集的高精度模拟量数据传输给DCS或上位机系统进行监测。

4351B：Triconex 高密度热电偶/RTD输入 (T/C & RTD) 模块，是4200 的“温度测量专家”兄弟，专注于热信号的采集。

8312：Triconex MP3008K 主处理器。是更高级别的Triconex处理器，可以无缝替代或升级3009，与4200 完美兼容。

安装与维护

安装前准备: 安装 4200 模块前，必须严格遵守Triconex系统的断电要求，确保安装环境的安全。由于 4200 处理的是模拟量信号，对接线质量要求极高。必须使用屏蔽双绞线来连接传感器，并将屏蔽层单点接地（通常在控制柜侧），以最大限度地抑制信号传输过程中的电磁干扰和噪声，确保4200 采集到的数据是“干净”的。此外，要根据现场信号类型（4-20mA电流或电压）正确配置 4200 模块前端的跳线，配置错误将导致测量值错误。

维护建议: 4200 模块的维护重点在于通道校准和诊断监测。虽然它本身拥有强大的自诊断能力，但工业传感器会随着时间产生漂移，所以建议定期（例如每年）对4200 的关键通道进行端到端校准，即从传感器到模块的整个测量回路进行校验，确保测量精度维持在16位的高水平。
