TRICONEX 3902AX I/O模块 | 高可靠性安全控制信号传输

描述

TRICONEX 3902AX 是一款先进的通用输入/输出（UIO）模块，专为Triconex EcoStruxure Triconex安全仪表系统（SIS）的Tricon CX平台设计。作为Tricon CX系统的核心I/O组件，3902AX 模块提供了无与伦比的灵活性和高安全完整性，能够同时处理模拟量和数字量信号，从而简化了系统架构并优化了库存管理。该模块支持多达16个通用I/O通道，每个通道都可以单独配置为数字量输入、数字量输出、模拟量输入或模拟量输出，使其能够适应各种复杂的工业过程控制和安全应用需求。TRICONEX 3902AX 完全符合HART协议，能够与HART兼容的现场设备进行双向通信，从而实现更丰富的设备诊断信息和更高效的资产管理。凭借其三重模块冗余（TMR）架构和SIL 3认证，3902AX 确保在最严苛的环境中提供无中断、高可靠性的安全保护。

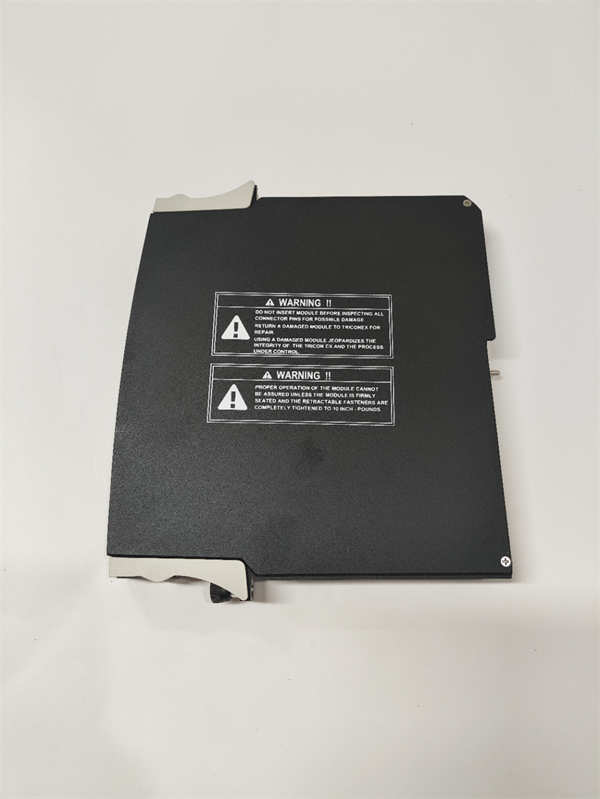

TRICONEX 3902AX

技术规格

主要特点和优势

TRICONEX 3902AX 凭借其独特的通用性、卓越的安全性能和先进的诊断能力，在关键工业应用中展现出显著优势。

通用I/O功能： 3902AX 的核心优势在于其“通用”性质。每个通道都可以软件配置为数字量输入、数字量输出、模拟量输入或模拟量输出。这种灵活性大大减少了所需模块的种类和备件库存，简化了系统设计和维护，特别是在项目后期需要调整I/O类型时，无需更换硬件即可实现。

HART协议兼容性： 3902AX 完全支持HART（Highway Addressable Remote Transducer）协议，使得系统能够与HART兼容的智能现场设备进行双向通信。这不仅限于过程变量的传输，还能获取设备诊断信息、进行远程配置和校准，从而提高资产管理效率，减少现场维护的复杂性，并支持预测性维护策略。

高安全完整性等级： 模块经过TÜV Rheinland认证，达到SIL 3（安全完整性等级3）。这意味着TRICONEX 3902AX 能够满足最高级别的功能安全要求，适用于紧急停车系统（ESD）、燃烧器管理系统（BMS）和高完整性压力保护系统（HIPPS）等关键安全应用，确保在危险情况下能够可靠地执行安全操作。

三重模块冗余 (TMR) 架构： 继承了Triconex的核心优势，3902AX 内置TMR架构。通过三个独立通道并行处理数据并进行多数表决，即使发生单个或多个组件故障，系统也能保持无中断运行，消除了单点故障风险，为过程提供持续的安全保护和高可用性。

在线更换与诊断： 3902AX 支持热插拔功能，允许在系统不中断运行的情况下进行模块的在线更换。同时，它具备内置的全面诊断功能，能够持续监测模块和现场接线的健康状况，快速准确地识别并报告故障，显著缩短了故障排除时间，提高了系统的可维护性。

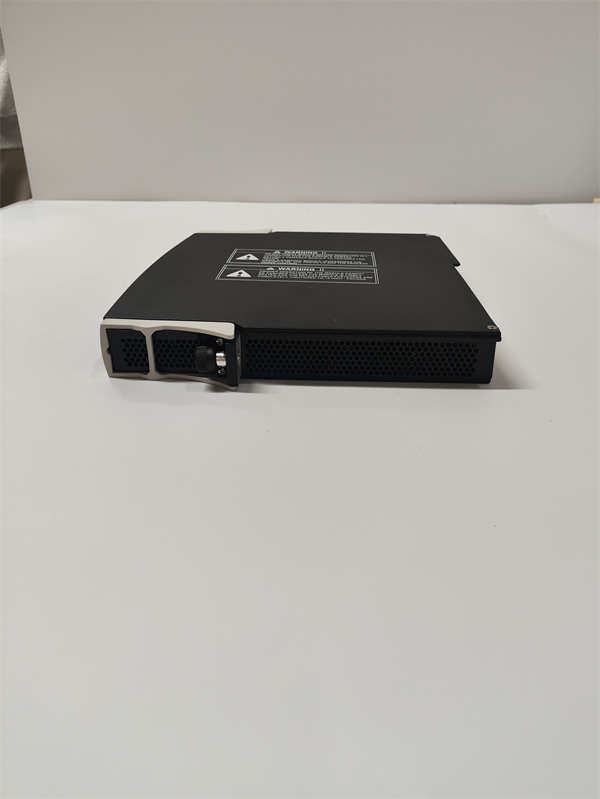

TRICONEX 3902AX

应用领域

TRICONEX 3902AX 模块因其高安全性、通用性和灵活性，在多个对自动化和安全要求极高的工业领域得到广泛应用。在石油天然气行业，它常用于炼油厂、石化工厂和海上平台，作为紧急停车系统（ESD）或高完整性压力保护系统（HIPPS）的关键I/O接口，监测和控制阀门、泵、压缩机等设备，以防止爆炸、泄漏和超压等危险情况。

在电力生产领域，包括核电、火力发电和可再生能源设施，3902AX 用于燃烧器管理系统（BMS）和涡轮机械控制与保护（TMC）系统，确保锅炉、燃气轮机和发电机组的安全运行，防止炉膛爆炸和超速等事故。此外，在化工、制药和冶金等行业，凡是涉及有毒、易燃、易爆物质处理或需要严格过程控制和安全联锁的应用，3902AX 都能提供可靠的I/O解决方案，保障人员、设备和环境的安全。其通用性使其在这些多变且复杂的工业环境中，能够灵活配置以满足特定的过程安全需求。

相关产品

与TRICONEX 3902AX 相关的产品主要包括Triconex Tricon CX系列的其他控制器和I/O模块，以及配套的软件和附件：

Triconex MP3008X/MP3009X Main Processor: Tricon CX系统的核心控制器，与 3902AX 模块共同构成安全控制逻辑。 Triconex 3506X Digital Input Module: 高密度数字量输入模块，提供32通道数字输入。 Triconex 3626X Digital Output Module: 高密度数字量输出模块，提供32通道数字输出。 Triconex 3722X/3723X Analog Input Module: 模拟量输入模块，通常为32通道，用于高精度模拟量信号采集。 Triconex 3809X/3809AX Analog Output Module: 模拟量输出模块，提供16通道模拟量输出。 Triconex Communication Modules (e.g., 4351B, 4352B): 用于Triconex系统与其他DCS/PLC或上位机通信。 Triconex Chassis (e.g., 8101, 8106): 用于安装Triconex模块的物理机架。 Triconex Field Termination Assemblies (FTAs): 如TB-D5016-TRI-010，用于连接现场设备与 3902AX 模块的接线板。 TriStation Software Suite: 用于Triconex系统的编程、配置、诊断和维护的软件平台。

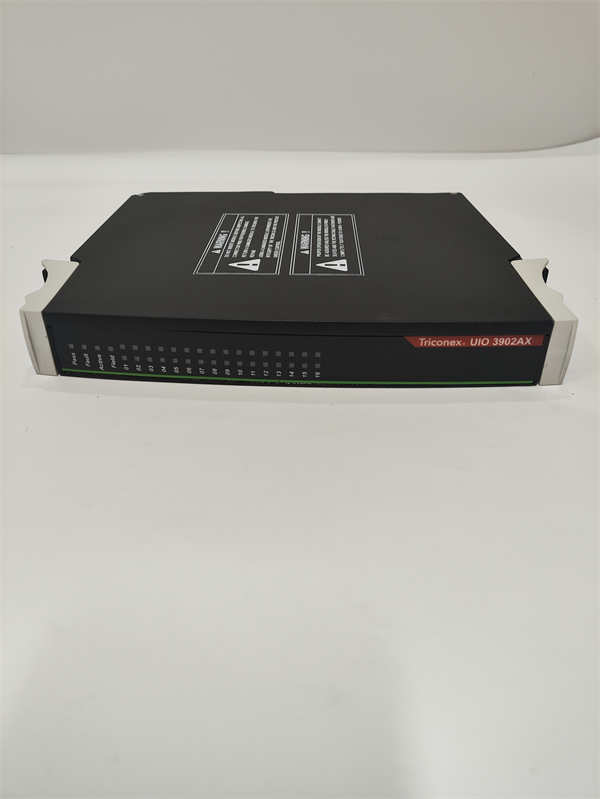

TRICONEX 3902AX

安装与维护

安装前准备：在安装TRICONEX 3902AX 模块之前，请务必参阅Triconex Tricon CX系统手册和模块专属用户指南。确保系统机箱已正确安装并可靠接地，并且现场电源电压和容量满足模块和系统的要求。在处理模块时，务必遵循防静电（ESD）规范，佩戴防静电腕带，以防止静电损坏。3902AX 模块必须插入到Tricon CX机箱中指定的I/O插槽，并与相应的Field Termination Assembly (FTA) 正确连接。安装前应仔细检查FTA的接线是否符合规范，确保所有现场信号线连接正确且牢固。

维护建议：为确保TRICONEX 3902AX 模块及其所在Triconex安全系统的长期稳定运行，建议采取以下维护措施。定期通过TriStation软件监控模块的诊断信息和状态指示，及时发现并解决潜在问题。3902AX 支持在线更换（Hot Swap）功能，这意味着当模块发生故障时，可以在系统运行状态下安全地移除并更换故障模块，最大限度地减少过程中断时间。保持Tricon CX机箱内部清洁，确保通风良好，避免灰尘和湿气积聚，这有助于维持模块在最佳工作温度范围内的性能。定期进行功能安全测试和系统验证，以确保整个安全回路的完整性和响应能力，符合相关安全标准和法规要求。

产品保障

我们对TRICONEX 3902AX 模块的卓越品质和行业领先的安全性能提供坚实的产品保障。
