TRICONEX 3806E 高密度数字量输入模块 – 三重冗余 (TMR) 技术

描述

产品详细说明

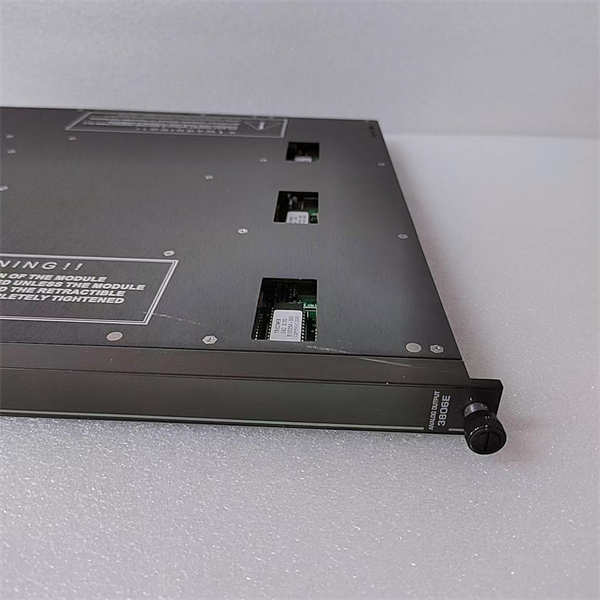

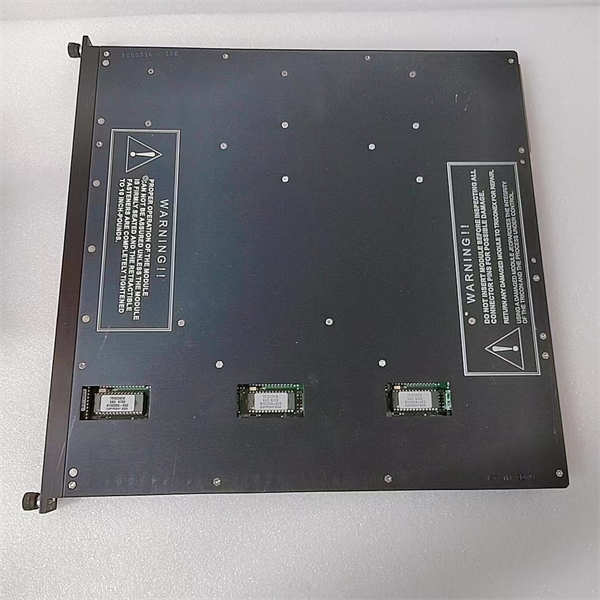

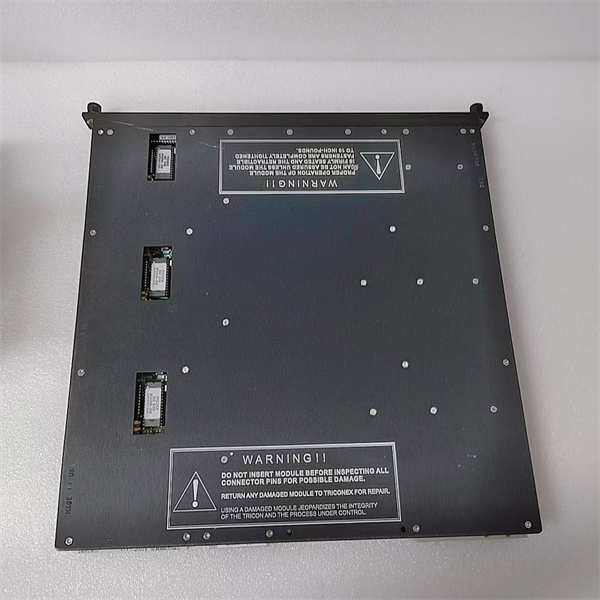

TRICONEX 3806E 产品概述

兄弟，聊到TRICONEX 3806E，咱们就得说Tricon的安全架构。这玩意儿不是一般的PLC，它是安全仪表系统 (Safety Instrumented System, SIS) 的核心组成部分，专职在紧急情况下，执行保护动作，把损失降到最小。3806E 模块在整个Tricon TMR系统中，扮演的是现场安全信号的“第一道门”。它负责把现场的急停按钮、高低液位开关、火气探测器（F&G）等关键数字信号，准确无误地采进来。

3806E 的设计理念，完全基于Tricon的三重冗余 (TMR) 架构。这意味着在Tricon底板上，每一块3806E 模块，实际上都被系统看作是三块互相独立、并行处理数据的逻辑通道。这三套通道（简称通道A、B、C）会同时接收和处理输入信号，并通过表决机制 (Voting Mechanism) 来确认最终的信号状态。只有当其中两套或三套通道的数据一致时，系统才会采信。这种设计从根本上消除了任何单点故障 (Single Point of Failure) 的风险，确保了输入信号的准确性和高完整性 (High Integrity)。这正是 3806E 在石化、核电、油气等行业被奉为圭臬的原因——它能做到**“零误跳”（不该动的安全保护动作）和“零漏跳”**（该动的安全保护动作却没动），真正让安全跑在前面。

主要特点和优势

3806E 这块高密度数字输入模块的特点，总结起来就是：TMR的可靠性、高密度设计和极致的诊断能力。

无与伦比的TMR冗余架构：TRICONEX 3806E 模块实现了I/O级的故障容忍。它内部的每一条信号路径都是独立的三重化设计，而且CPU模块也会对这三路输入进行表决。这种三重化 (Triplication) 的设计保证了即使内部一个通道发生故障，系统也能利用剩下的两个通道数据继续稳定运行，甚至在不停机的情况下更换故障模块，真正做到了**“带病运行”，极大提高了系统的平均无故障时间 (Mean Time Between Failures, MTBF)**。

高密度与灵活配置：3806E 在一块卡上集成了 64个数字量输入通道。对于大型项目而言，这种高密度的设计极大地减少了所需的物理插槽数量和机柜空间，从而降低了系统占地面积 (System Footprint) 和布线成本。此外，它支持从 $18\text{ V}$ 到 $30\text{ V}$ 的宽电压输入范围，兼容性非常好，能适应不同现场传感器和开关设备的信号电平。

强大的在线诊断与热插拔：安全性，不是靠喊口号，得靠实打实的诊断功能。3806E 模块具有强大的在线诊断功能 (Online Diagnostics)，可以实时监控每个通道的输入状态、线路故障（如开路、短路）以及模块自身的健康状态。一旦检测到内部故障，它会立即发出警报，但由于TMR架构，系统仍能正常工作。最让人省心的是它支持热插拔 (Hot Swap)，当你发现故障时，不需要停掉整个系统，可以直接拔出 3806E，插上新模块，系统会自动完成同步和在线校准，将维护对生产的影响降至零。

English Technical Highlights:

The TRICONEX 3806E High-Density Digital Input (HDI) Module is a critical component within the Tricon v10/v11 Safety Instrumented System (SIS), built upon the foundation of Triple Modular Redundancy (TMR) technology. This module provides 64 isolated digital input channels, crucial for acquiring safety-critical discrete signals such as emergency shutdowns and process limit switches. The inherent TMR architecture ensures exceptional fault tolerance and integrity at the I/O level.1 The module incorporates three separate, parallel input channels that are constantly monitored and validated by the Tricon controllers through a voting mechanism. This design guarantees that a single component failure within the 3806E will not lead to an erroneous or failed safety action (nuisance trip or failure to trip).

Key advantages include its high channel density, which optimizes control cabinet space, and a rapid typical response time of less than 8 milliseconds, vital for timely safety response. Furthermore, the 3806E supports Hot Swap capability, enabling module replacement without interrupting the safety function or process operation, maximizing system availability and reducing maintenance-induced downtime.2 Comprehensive Online Diagnostics constantly verify field wiring and module health, cementing the 3806E‘s role as the definitive high-integrity, high-performance digital input solution for the most demanding safety applications globally.

应用领域

TRICONEX 3806E 的应用领域，都是那些一旦出事，后果不堪设想的关键基础设施和工业流程。它服务的，都是“保命”的活儿。

石油、天然气与石化：这是 3806E 的主战场。它被广泛应用于紧急停车系统 (Emergency Shutdown System, ESD)、火气系统 (Fire & Gas, F&G) 和燃烧管理系统 (Burner Management System, BMS) 中。它采集的数据直接决定了紧急切断阀、火灾报警器和联锁回路的动作，确保在超压、超温或泄漏等危险情况下，能迅速、准确地将生产装置安全停车或隔离，防止爆炸或有毒气体泄漏。

电力行业：在核电站、大型燃煤电厂和联合循环电厂中，3806E 负责监控汽轮机超速保护、锅炉水位保护等核心安全参数。它的高可靠性是保障电网稳定运行和避免重大设备损坏的关键。对于那些需要满足IEC 61508或IEC 61511等国际安全标准的项目来说，3806E 是达到安全完整性等级 (Safety Integrity Level, SIL) 所需的可靠硬件。

其他流程工业：包括冶金高炉的保护、大型制药厂的反应釜安全监测，以及航空航天测试平台的安全联锁等。任何需要最高级别安全保护和连续性运行的场合，都会见到 3806E 的身影。它用三重冗余的硬件，为客户的安全生产铸造了一道“金刚不坏”的防线。

TRICONEX 3806E

相关产品

TRICONEX 3806E 作为高密度数字量输入模块，通常需要与Tricon系统的核心模块和配套I/O模块协同工作：

3006 / 3006A / 3006E：Tricon系统的主处理器模块 (MP)，所有 3806E 模块的TMR表决和逻辑执行都由它完成。

3504E：数字量输出 (DO) 模块，与 3806E 相对应，用于执行紧急停车等安全动作，如控制电磁阀、断路器等。

3700E：模拟量输入 (AI) 模块，用于采集温度、压力等连续信号，同样具备TMR冗余和高诊断能力。

3721：高密度模拟量输入模块，提供更多模拟量输入通道，是3806E 在连续信号采集上的“搭档”。

8111：Tricon专用的底板 (Chassis)，3806E 模块必须安装在底板的I/O插槽中，才能与其他模块通信。

3805E：3806E 的配套端子板 (Termination Panel)，用于连接现场电缆和传感器信号，是实现热插拔的关键接口。

安装与维护

安装前准备: 安装 TRICONEX 3806E 模块前，必须确认Tricon底板上的I/O槽位是空的，且底板已正确供电和接地。由于3806E 是热插拔模块，理论上可以在线安装，但为稳妥起见，建议在安装前，仔细核对相应的3805E 端子板接线是否正确无误，特别是24V DC电源和地线，接线错误可能导致系统或模块损坏。安装时，需将模块平稳地插入槽位，用力均匀推进，直到前面板的锁扣卡入到位，确保与底板的总线连接良好。

维护建议: TRICONEX 3806E 的核心优势在于在线热插拔，这大大简化了维护。日常维护的重点是监控模块的状态LED灯。如果FAULT灯亮起，或者系统诊断报告出现故障，但ACTIVE灯依然亮着，这意味着模块内部有故障但系统仍在TMR架构下运行。此时，可以准备新的 3806E 模块进行热插拔更换。在更换前，确保新模块型号和固件版本兼容。
