TRICONEX 3805H：Triconex Tricon系列核心处理器模块，TMR安全系统基石！

描述

TRICONEX 3805H 是Triconex Tricon系列安全仪表系统 (SIS) 的核心主处理器模块 (Main Processor Module)。它采用业界领先的三模冗余 (TMR – Triple Modular Redundancy) 架构，集成了三个独立的微处理器，通过实时交叉检查实现极高容错能力和高达SIL3的安全完整性等级。该模块负责执行用户安全逻辑、处理I/O数据、管理系统通信和进行故障诊断，确保在电力、石油天然气、化工等高危行业的紧急停车系统 (ESD)、火气系统 (F&G) 和透平机械控制 (TMC)等应用中，实现无间断、高可靠性的安全控制。

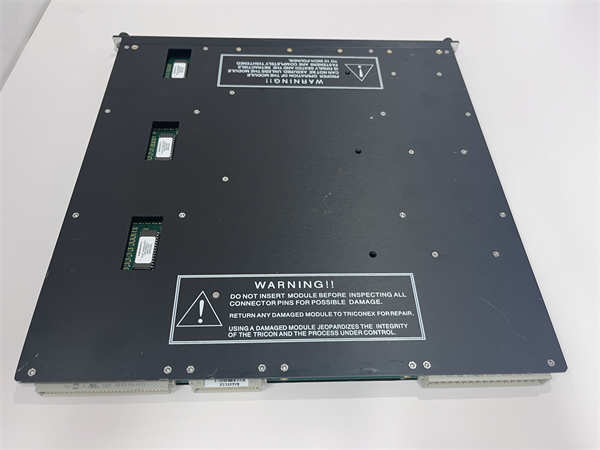

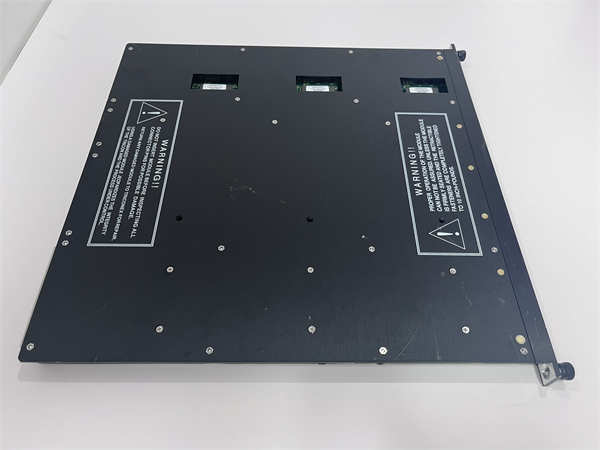

TRICONEX 3805H

TRICONEX 3805H 产品概述

在那些对安全运行有着“零容忍”要求的工业领域，比如石油天然气、化工、电力以及核电等，TRICONEX 3805H 扮演着无可替代的“安全核心”角色。它不只是一块处理器板卡，它是Triconex Tricon系列安全仪表系统 (SIS) 中最关键的“主处理器模块”。它的型号中的“H”通常代表了“High availability”（高可用性）或“High integrity”（高完整性），体现了其在设计上对最高安全标准的不懈追求。

TRICONEX 3805H 的最大亮点在于其采用的三模冗余 (TMR – Triple Modular Redundancy) 架构。这是一种被广泛验证的容错技术，它意味着在一个模块内部，实际存在三套完全独立的硬件和软件执行路径。这三套路径并行运行，对相同的输入数据进行处理，然后通过Triconex独有的表决机制 (Voting)，对各自的计算结果进行实时比较。一旦其中任何一个模块的结果与另外两个不一致，它就会被立即识别为故障，并被隔离，而系统的整体功能丝毫不受影响，继续由正常工作的两个模块提供不间断的安全控制。这种设计使得 3805H 能够达到业界最高的安全完整性等级 (SIL3)，几乎消除了单点故障的风险。

这款主处理器模块负责系统中的所有核心任务：

1. 安全逻辑执行：高速执行用户编写的安全逻辑程序，对过程变量进行实时监测，并在检测到危险情况时触发预设的安全动作。
2. I/O管理：与Triconex I/O模块进行高效通信，采集现场输入数据（如传感器信号）并向执行器发出控制指令。
3. 系统通信：管理与上位机（如SCADA、DCS）、工程站以及其他Triconex控制器之间的通信。
4. 故障诊断与自检：模块内置强大的自诊断功能，能够持续监测自身的健康状况以及连接的I/O模块和现场设备，一旦发现任何异常，立即报告并采取适当措施。

TRICONEX 3805H 通常安装在Triconex的机箱（Chassis）中，通过背板与电源模块和I/O模块进行连接。它的设计理念就是**“永不停机，永不误动作”**，为最关键的工业过程提供无与伦比的安全保障，是守护生命、保护资产和环境的核心技术。

TRICONEX 3805H 技术规格

Export to Sheets

主要特点和优势

无与伦比的三模冗余 (TMR) 架构： TRICONEX 3805H 最核心、最显著的优势就是其业界领先的三模冗余 (TMR) 设计。这不仅仅是简单的冗余，而是三个完全独立的微处理器（或执行单元）并行运行，各自处理相同的输入数据，然后通过Triconex独特的表决机制 (Voting) 进行实时结果比较。一旦发现任何一个模块的计算结果出现差异，它就会被立即诊断为故障并隔离，而系统的整体功能不受影响，继续由另外两个正常模块提供不间断的安全控制。这种设计彻底消除了单点故障，确保了系统拥有极高的可用性 (High Availability) 和无与伦比的容错能力 (Fault Tolerance)，为最关键的工业过程提供持续的保护。

最高安全完整性等级 (SIL3) 认证： 由于其卓越的TMR架构和严格的设计验证，TRICONEX 3805H 达到了最高安全完整性等级 (SIL3) 认证，这是国际公认的工业安全最高标准。这表明该模块具有极低的故障概率和极高的安全可靠性，能够有效防止系统因硬件或软件故障而导致危险事件。对于涉及生命安全、重大资产损失或环境污染风险的工业应用，如紧急停车系统 (ESD)、火气系统 (F&G) 等，3805H 提供了无可比拟的安全保障，让您的安全系统真正做到“万无一失”。

强大的在线诊断与热插拔能力： TRICONEX 3805H 内置了全面且持续的在线诊断功能，能够深入到各个组件级别，诊断出超过99%的潜在故障，并在故障发生的第一时间发出警告。这种强大的诊断能力极大地简化了故障排除过程，提高了系统的可维护性。更令人称道的是，3805H 模块支持热插拔 (Hot Swappable)。这意味着在系统运行且提供安全保护的情况下，可以直接更换故障的处理器模块而无需停机，从而最大限度地减少了非计划停机时间，确保生产的连续性和高可用性。

卓越的性能与灵活的编程环境： 作为安全系统的“大脑”，TRICONEX 3805H 拥有高速的处理器和响应时间，能够以毫秒级的速度执行复杂的安全逻辑程序，快速响应现场的危险事件。它支持符合IEC 61131-3 国际标准的编程语言，如梯形图 (Ladder Diagram)、功能块图 (Function Block Diagram)、结构化文本 (Structured Text) 等，为工程师提供了熟悉且灵活的开发环境，可以轻松实现复杂的安全控制策略，并与工业过程紧密结合，从而优化整体系统的性能和安全性。

The TRICONEX 3805H Main Processor Module’s most significant and unparalleled advantage is its Triple Modular Redundancy (TMR) architecture. This robust design incorporates three independent microprocessors running in parallel, processing identical input data, with a unique voting mechanism that constantly compares their outputs. If any single module deviates, it is instantly identified as faulty and isolated, while the system’s overall functionality remains unimpaired, continuously provided by the two healthy modules. This eliminates single points of failure, ensuring exceptionally high availability and unparalleled fault tolerance, providing continuous protection for the most critical industrial processes.

Furthermore, the 3805H is certified to the highest Safety Integrity Level (SIL3), a globally recognized standard for industrial safety. This certification confirms the module’s extremely low probability of failure and exceptionally high safety reliability, effectively preventing hazardous events caused by hardware or software malfunctions. For applications involving high risks to life, significant asset loss, or environmental impact (such as Emergency Shutdown Systems (ESD) or Fire & Gas Systems (F&G)), the 3805H offers unmatched safety assurance.

The module boasts powerful online diagnostics and hot-swappable capabilities. Its comprehensive and continuous self-diagnostics can detect over 99% of potential faults, issuing immediate alerts upon detection. Critically, the 3805H supports hot-swapping, meaning a faulty processor module can be replaced while the system remains operational and continues to provide safety protection. This significantly reduces unplanned downtime, ensuring production continuity and high availability.

Finally, the TRICONEX 3805H delivers excellent performance and a flexible programming environment. As the “brain” of the safety system, it features high-speed processing and millisecond-level response times for executing complex safety logic. It supports IEC 61131-3 standard programming languages, offering engineers a familiar and flexible development environment to implement intricate safety control strategies, thereby optimizing overall system performance and safety.

应用领域

TRICONEX 3805H 作为Triconex Tricon系列安全仪表系统 (SIS) 的核心处理器，其应用领域主要集中在那些对过程安全、人员安全和资产保护有最高要求的工业场合。它通常用于预防灾难性事故、保护昂贵设备以及确保环境安全。

1. 石油天然气行业：这是 3805H的“主战场”。它广泛应用于陆上和海上油气平台、炼油厂、天然气处理厂、LNG（液化天然气）接收站和管道运输系统。主要用于：

1. 紧急停车系统 (ESD – Emergency Shutdown System)：在检测到压力过高、温度异常、气体泄漏等危险情况时，快速、可靠地关闭生产流程，隔离危险源。
2. 火气系统 (F&G – Fire & Gas System)：监测火灾和有毒/可燃气体泄漏，并自动启动灭火系统、通风系统和紧急疏散指令。
3. 井口安全控制 (Wellhead Control)：确保油气井口的安全生产和紧急关断。
   2. 化工与石化行业：在生产易燃、易爆、有毒化学品的工厂中，TRICONEX 3805H用于反应器安全联锁、危化品储运控制、紧急排放系统等，防止爆炸、泄漏和中毒事故。
   3. 电力行业：
4. 核电站：用于核反应堆安全停堆、反应堆保护系统（RPS）和工程安全特性执行系统（ESFAS），确保核电站的绝对安全运行。
5. 火电厂：用于锅炉燃烧安全控制、汽轮机超速保护、发电机组紧急跳闸等。
   4. 轨道交通 (特别是高铁)：在一些对列车运行安全有极高要求的信号和控制系统中，Triconex SIS也被用于关键的安全联锁和保护功能。
   5. 其他高危行业：如制药（涉及剧毒物质生产）、冶金（高温熔炉控制）、矿山（通风、瓦斯监测）等，只要存在潜在的爆炸、中毒、火灾或设备破坏风险，且需要最高等级的安全保护，TRICONEX 3805H都能发挥其关键作用。

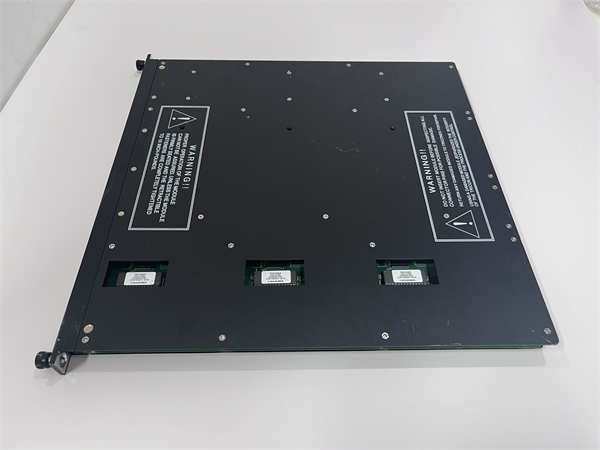

TRICONEX 3805H

相关产品

既然您对 TRICONEX 3805H 这款Triconex Tricon安全系统的“大脑”这么感兴趣，那咱就得聊聊它在系统里的那些“亲密战友”和“好伙伴”，它们可是密不可分的：

• TRICONEX 3805E / 3806 / 3806E / 3807 / 3807E 等其他处理器模块：这些是Triconex Tricon系列中不同型号或版本的处理器模块，功能类似3805H，但在性能、内存、端口配置或具体认证上可能有所差异，但都采用TMR架构。
• Triconex 通用数字量输入 (DII) 模块 (如 3501E, 3502E, 3503E 等)：这些模块用于接收来自现场的开关量信号（如限位开关、按钮、报警触点等）。
• Triconex 通用数字量输出 (DO) 模块 (如 3601E, 3603E, 3604E 等)：这些模块用于向现场执行器（如阀门、断路器、电机启动器等）发送开关量控制指令。
• Triconex 模拟量输入 (AI) 模块 (如 3700A, 3700AE, 3701, 3704E 等)：这些模块用于接收来自现场的模拟量信号（如温度、压力、流量变送器信号）。
• Triconex 模拟量输出 (AO) 模块 (如 3703E, 3706A 等)：这些模块用于向现场执行器发送模拟量控制信号（如调节阀门开度）。
• Triconex 电源模块 (PSM – Power Supply Module)：为整个Triconex机箱和所有模块提供稳定、冗余的电源。
• Triconex 通信模块 (Communication Module)：如以太网通信模块，用于Tricon系统与DCS/SCADA系统、工程站以及其他Tricon控制器之间的网络通信。
• Triconex 诊断和编程软件 (TriStation 1131)：这是用于对Triconex SIS进行组态、编程、下载逻辑、在线监测和故障诊断的工程工具。
• Triconex 机箱 (Chassis)：处理器模块和I/O模块都安装在机箱中，机箱提供背板连接和物理保护。

安装与维护

安装前准备：在您准备把 TRICONEX 3805H 这块“安全大脑”安装到位前，有几个“铁律”您可得提前吃透，确保万无一失！首先，断电与挂牌：这是重中之重！务必确保Triconex机箱及所有相关电源都已彻底切断，并且严格执行LOTO（上锁/挂牌）程序，防止任何意外通电造成人员伤害或设备损坏。其次，静电防护：3805H 内部集成了高度精密的电子元件，对静电极为敏感。操作人员必须全程佩戴防静电腕带，并在防静电工作台或防静电区域进行操作，避免任何静电击穿导致模块永久性损坏。再者，插槽匹配与方向：3805H 模块必须插入Triconex机箱的指定处理器插槽（通常是中央的几个插槽），并确保方向正确。切勿强行插入，以免损坏模块或背板。最后，环境与清洁：在安装前，检查机箱内部和模块连接器是否清洁、无灰尘。确保机箱内的环境符合Triconex对温度、湿度和通风的要求。

维护建议：要让您的 TRICONEX 3805H 这块“安全守护者”长期稳定地为您“服役”，定期的预防性维护那是绝对不能少的“保养秘籍”！首先，日常巡检与指示灯监控：每天或每次班次交接时，检查处理器模块上的所有LED指示灯（如OK、Active、Fault等）。如果任何指示灯显示异常（如Fault灯亮起），应立即通知专业人员进行处理。其次，系统日志与诊断报告分析：定期通过TriStation 1131工程站连接Triconex系统，导出并分析系统日志和诊断报告。这些日志会记录所有内部故障、通信异常和I/O状态变化，帮助您在问题变得严重之前发现并解决它们。再者，环境检查：定期检查Triconex机箱内部的散热情况，确保风扇（如果有）正常运行，通风口无堵塞。检查机箱内部是否有灰尘积聚，如有需要，在断电后进行清洁。最后，固件升级与配置备份：遵循Triconex（施耐德电气）官方推荐，定期检查并更新处理器模块的固件版本，新版本通常会带来性能优化、安全补丁和bug修复。在执行任何配置更改或固件升级前，务必备份当前的系统配置和安全逻辑程序，以防万一出现问题可以快速恢复。
