TRICONEX 3721 TMR模拟量输入模块 – 32点高密度，DC耦合，工业硬通货！

描述

TRICONEX 3721：这块TMR模拟量输入模块，那是工业数据采集里的“硬通货”！它专为Triconex安全仪表系统（SIS）设计，采用三重冗余（TMR）架构，能提供32路高密度的差分输入。核心功能：高精度电压信号采集，支持0-5 VDC或±5 VDC，并通过外部电阻支持4-20mA电流信号。它具备14位可编程分辨率和在线自诊断功能，完全满足IEC61508 SIL3标准。专治各种高危工业环境的“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

产品详细说明

TRICONEX 3721 产品概述

在石油化工、电力、冶金这些高危行业里，温度、压力、流量这些模拟量参数，每一个都关系着生产的安全和稳定。一旦采集出错，那后果可不堪设想。这时候，你就需要一个能“看准、看稳”的眼睛，而TRICONEX的 TRICONEX 3721 模块，就是扮演这个角色的“大神”。这块卡，是Triconex安全仪表系统（SIS）里的中坚力量，专门负责把现场各种模拟量信号，又快又准地送到系统的“大脑”里。

这块 TRICONEX 3721 模块最牛的地方，就是它的设计理念——三重冗余（TMR）架构。它可不是一块普通的模拟量输入卡，里面有三套完全独立的采集电路，它们各自从现场接收信号，然后通过一套精密的算法，进行中值选择（midvalue selection），最终输出一个最可靠、最准确的数值。这种设计从根本上就杜绝了单点故障（Single Point of Failure），哪怕其中一个采集通道坏了，整个系统照样能稳如泰山地运行。此外，它的32路高密度输入，能让你在有限的空间里，采集更多的关键数据。可以说，TRICONEX 3721 不仅是块模块，更是你高危生产现场的一道坚实的安全防线。

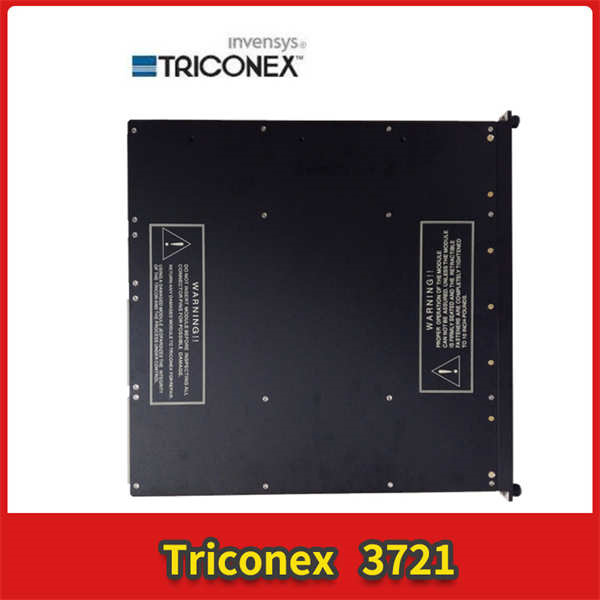

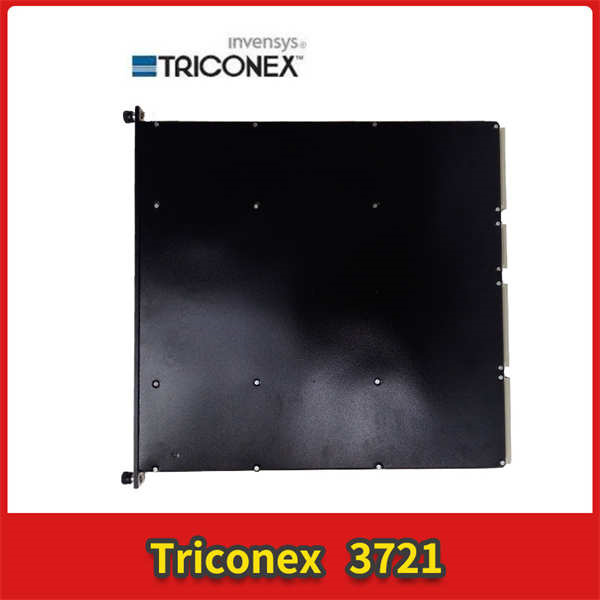

TRICONEX 3721

TRICONEX 3721 技术规格

主要特点和优势

核心技术：三重冗余（TMR）架构。这块 TRICONEX 3721 的最大亮点，就是它引以为傲的三重冗余技术。这就像给你的模拟量采集系统上了三道保险，三个独立的通道同时采集一个信号，然后通过中值选择（Midvalue Selection）算法决定最终结果。这种设计，从硬件层面就杜绝了因单个组件故障而导致系统错误的可能，让系统在面对任何单一故障时都能无缝切换、持续运行。这个技术，就是它能在高危应用中“稳如泰山”的底气。

高精度与多功能性：TRICONEX 3721 模块对信号的纯净度和精度有很高的追求。它的输入分辨率可以编程选择12位或14位，能满足你对不同精度等级的需求。它支持0-5 VDC和±5 VDC的电压信号，而且通过一个250Ω的外部分流电阻（Shunt Resistor），就能完美兼容最常见的4-20mA电流信号，这让它的适用性大大增加。模块的诊断功能可不是摆设，它能持续在线自诊断（Online Self-diagnostics），实时监控每个通道的健康状态，甚至能检测到输入信号的断线故障。

安全可靠与易于维护：这模块的可靠性不是说说而已，它完全符合国际安全标准IEC 61508，并获得了SIL3（Safety Integrity Level 3）认证。这就意味着它能用在最高级别的安全关键应用中，比如紧急停车系统（Emergency Shutdown System, ESD）的信号采集环节。它还具备电气隔离（Electrical Isolation），能有效阻断来自现场的电气噪声和地环路（Ground Loops）干扰，确保信号纯净。最贴心的是，它支持在线热插拔（Hot-swapping），这意味着如果模块出现故障，你可以在不停机的情况下直接更换，大大提高了系统的可用性（Availability）。

The TRICONEX 3721 is a high-performance Analog Input (AI) module designed for safety-critical applications. At its core, it leverages a patented Triple Modular Redundancy (TMR) architecture, which utilizes three independent processing channels to acquire analog data. These channels function in parallel, with a robust mid-value selection algorithm that ensures data integrity and accuracy, effectively eliminating any single point of failure. This design guarantees uninterrupted, fail-safe operation. The TRICONEX 3721 offers a high-density solution with 32 differential, DC-coupled inputs, which can be configured for voltage signals (0-5 VDC or ±5 VDC) or, with a simple external shunt resistor, for the industry-standard 4-20mA current loop. Its programmable 12-bit or 14-bit resolution provides the flexibility to meet diverse precision requirements. The module’s comprehensive online diagnostics, including burnout and wiring fault detection, provide continuous monitoring and transparency into system health. Furthermore, its hot-swapping capability allows for the replacement of a faulty module without taking the entire system offline, significantly enhancing process availability. Certified to IEC 61508 SIL3, the TRICONEX 3721 is a cornerstone for critical applications where the precise and reliable measurement of process variables is non-negotiable.

应用领域

这款TRICONEX 3721 模块的应用领域，主要集中在那些对模拟量数据采集精度和安全性要求极高的工业现场。它的身影可以在各种高风险的工业生产过程中找到。比如在石油和天然气行业，它可以用于炼化装置中各种压力变送器、流量计的信号采集，确保关键参数的准确监控，为紧急停车系统（ESD）提供可靠的数据源。

在核电站、火力发电厂，TRICONEX 3721 模块可以用于锅炉水位、蒸汽压力、冷却水流量等关键参数的测量，为设备保护系统提供实时、可靠的数据，是保障电厂安全稳定运行的核心部件。此外，在化工、制药等行业，它也是火气保护系统（Fire & Gas System, F&G）和燃烧器管理系统（Burner Management System, BMS）的理想选择。总而言之，只要是需要一套具备极高可靠性、能够容错的安全系统的场景，这块 TRICONEX 3721 模块就是那个你最值得信赖的“安全卫士”。

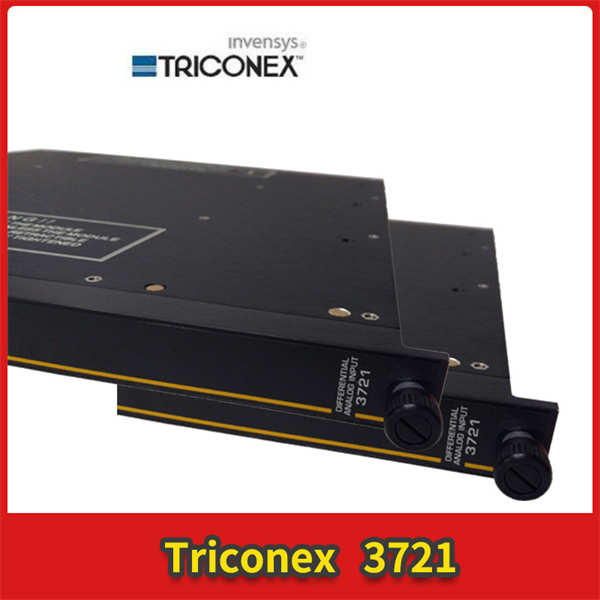

TRICONEX 3721

相关产品

TRICONEX 3008: 系统的主处理器模块，负责整个Triconex系统的逻辑控制和数据处理，与 3721 配合使用。

TRICONEX 3401: TMR数字量输出模块，用于控制执行器，是 3721 采集到数据后执行控制逻辑的下游设备。

TRICONEX 3708E: 另一款TMR模拟量输入模块，但专为热电偶信号设计，与 3721 共同处理不同类型的模拟量信号。

TRICONEX 3805E: TMR模拟量输出模块，用于输出4-20mA信号，与 3721 共同处理模拟量信号。

TRICONEX 8312: 系统电源模块，为整个Triconex系统提供稳定可靠的电源。

安装与维护

安装前准备：安装 TRICONEX 3721 模块前，务必先关闭系统电源，并进行防静电处理。这块模块是热插拔（Hot-swappable）的，但为了安全起见，首次安装或更换时最好先断电。将模块从包装中取出，检查是否有损坏。然后，将其小心地插入Triconex系统的专用底板（Baseplate）中，确保机械锁定到位。在接线时，请严格遵循系统图纸和官方手册，特别是模拟量信号的极性，切不可接错，否则会影响测量精度。 维护建议：TRICONEX 3721 模块在正常工作状态下，基本无需太多干预。它的持续在线诊断功能会告诉你一切是否正常。日常维护主要是观察模块前面板上的状态指示灯，如果FAULT灯亮起，说明某个通道出现了故障，但系统依然在安全运行。这时，你可以在不停机的情况下，根据故障指示更换故障模块，这是Triconex系统的一大优势。同时，要确保模块所在的控制柜内部清洁、干燥，散热良好，避免灰尘和潮湿影响电子元器件的寿命。
