TRICONEX 3674 数字量输出模块 – 精准时间戳保障系统一致性

描述

TRICONEX 3674 是一款由施耐德电气旗下Triconex品牌（现为EcoStruxure Triconex安全系统）生产的高密度数字量输出模块。该模块是Triconex Trident安全仪表系统（SIS）的关键组成部分，专为在工业现场高可靠地驱动执行器和控制离散设备而设计。它能够根据Tricon安全控制器的指令，精确地输出24 VDC的数字信号（开/关），从而实现对安全阀门、泵、电机、指示灯、警报器等关键设备的安全控制和联锁。在安全至关重要的工业应用中，3674 扮演着将安全逻辑的判断转化为实际控制动作的重要角色，确保系统能够迅速响应异常情况并采取必要的安全措施。

TRICONEX 3674 的核心价值在于其卓越的故障容忍能力和高安全完整性。它采用Triconex标志性的双重冗余（Dual Redundant）或三重模块冗余（TMR）架构，通过内部冗余设计来消除单点故障，从而提供错误无关、不间断的控制操作。这种设计确保了极高的可靠性和故障安全能力，使其符合IEC 61508 SIL 3（或IEC 61511 SIL 4）等国际最高安全标准。3674 模块还内置了先进的线缆监测和通道诊断功能，能够实时监测输出回路的状态，一旦检测到故障（如开路、短路）便能迅速响应并切换到安全状态，从而最大限度地降低事故风险。无论是用于紧急停车系统（ESD）、火气系统（FGS）还是其他复杂的安全联锁系统，3674 模块都能提供无与伦比的可靠性和精准度，是构建最高完整性安全系统的基石。

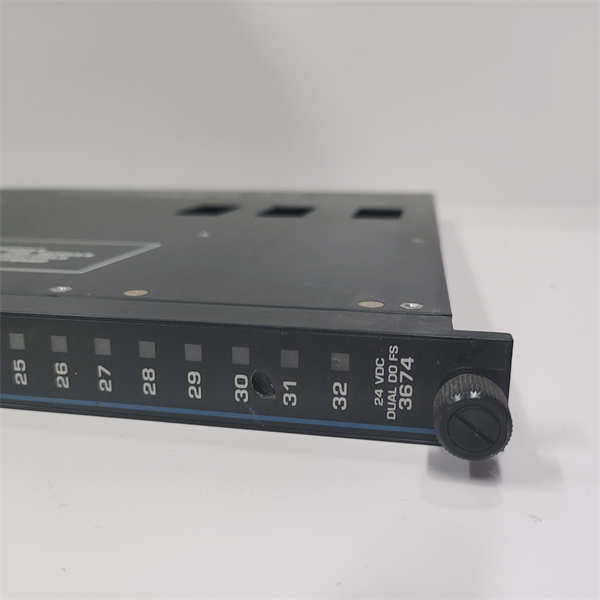

TRICONEX 3674

技术规格

主要特点和优势

TRICONEX 3674 数字量输出模块凭借其在安全自动化领域的尖端技术和卓越性能，为工业系统带来了多项核心特点和显著优势。

高密度输出与空间优化： 3674 模块提供了32个数字量输出点，这在高密度的工业控制应用中尤为重要，能够显著节约控制柜的安装空间。其双通道配置优化了资源利用，同时减少了所需的模块数量，从而降低了系统硬件成本和布线的复杂性，使得系统设计更加紧凑高效。

卓越的安全完整性等级： 3674 模块通过了TÜV认证，并符合IEC 61508 SIL 3和IEC 61511 SIL 4等国际最高安全标准。这确保了它在最关键的应用中能够提供极高的安全可靠性。通过其双重冗余设计，即使一个通道发生故障，系统也能保持安全输出，有效防止因设备或系统故障导致的人员伤亡和财产损失。

先进的线缆与负载诊断： TRICONEX 3674 内置了全面且透明的诊断功能，能够对每个数字量输出回路和所连接的负载进行实时监测。它支持负载短路（LS）和负载开路（LB）监测，一旦检测到异常，例如线缆断裂、短路或负载故障，模块会立即激活LOAD/FUSE报警指示灯并向控制系统发送报警，极大地简化了故障定位和排除过程，提高了系统的可维护性。

在线维护和热插拔能力： 由于其冗余架构和巧妙设计，3674 模块支持在线更换。这意味着在系统运行状态下，如果模块发生故障，可以直接进行热插拔更换，而无需停机，从而最大限度地减少了生产中断时间，确保了生产的连续性。

优异的抗干扰性能： 工业现场的电磁环境复杂，干扰源众多。3674 模块经过严格的EMC测试，具备出色的抗电磁干扰能力，确保在恶劣的电气环境下也能稳定、可靠地输出数字信号，保障控制命令的准确执行。

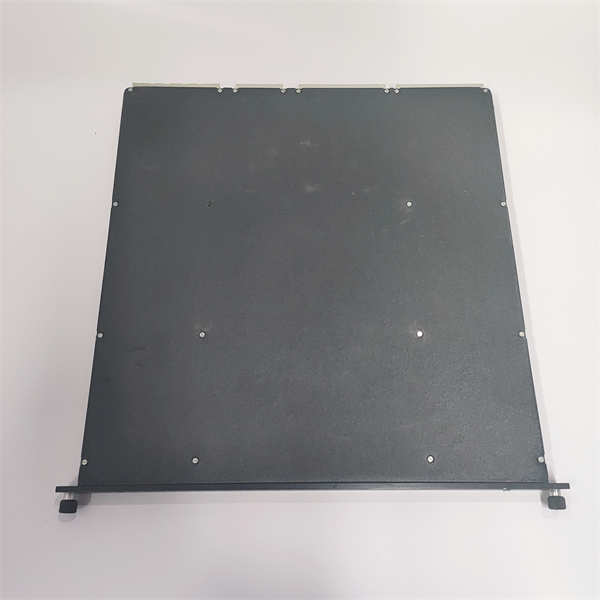

TRICONEX 3674

应用领域

TRICONEX 3674 数字量输出模块凭借其卓越的故障容忍能力和高安全完整性等级，广泛应用于对执行器控制安全性和可靠性有极高要求的关键工业领域。

紧急停车系统 (ESD)： 这是 3674 的核心应用领域。在石油石化、天然气、化工、电力、核能等高危行业中，它用于驱动安全阀门、紧急停车按钮所控制的执行器、泵或电机等。在紧急情况下，ESD系统通过 3674 模块迅速输出安全指令，实现设备的快速安全关闭，以防止重大事故发生，保障人员和设备的绝对安全。

火气系统 (FGS)： 在工业设施中，当火灾或气体泄漏被探测到时，FGS系统通过 3674 模块控制联动消防系统（如启动消防泵、喷淋系统）、关闭通风系统、开启紧急照明或驱动声光报警器，从而将风险降至最低。

燃烧器管理系统 (BMS)： 在工业锅炉、加热炉和焚烧炉的BMS中，3674 控制燃料阀、点火器、风机等关键执行器，确保燃烧过程的安全启动、运行和停机。它能有效预防爆炸等危险事故，并通过严格的联锁逻辑保障操作安全。

高完整性压力保护系统 (HIPPS)： 在油气管道、炼油厂等场景，3674 作为HIPPS系统的关键输出模块，用于驱动高完整性安全阀的关闭。在压力超出安全范围时，它能够快速、可靠地执行关闭指令，从而保护下游设备和管线免受过压损坏。

透平机械控制与保护： 在燃气轮机、蒸汽轮机和大型压缩机等关键设备的控制与保护系统中，3674 用于驱动跳闸阀、燃料遮断阀或紧急泄放阀等，确保设备在检测到超速、高振动、润滑油压力低等异常情况时能够及时安全停机或切换到安全状态。

相关产品

与TRICONEX 3674 数字量输出模块相关联的其他产品型号主要集中在Triconex Trident安全仪表系统家族中的其他I/O模块、CPU模块以及配套的背板和通信组件。

• TRICONEX 3664: 同样是24VDC双通道数字量输出模块，与 3674 功能相似，但可能在某些特性或具体应用上存在细微差异。
• TRICONEX 3624: 24VDC带监视功能的数字量输出模块，可能提供不同数量的通道或监视功能。
• TRICONEX 3625: 24VDC数字量输出模块，通常提供不同的通道配置或负载能力。
• TRICONEX 3564: 64点数字量输入模块，与 3674 形成输入-输出的完整安全回路。
• TRICONEX 3700A: 模拟量输入模块，用于采集模拟信号，其输入数据可能触发 3674 的安全输出。
• TRICONEX 3805H: 模拟量输出模块，用于控制模拟量执行器，与 3674 共同提供全面的控制能力。
• TRICONEX 3008: Tricon控制器主处理器模块，是 3674 模块运行的核心，执行安全逻辑并发出输出指令。
• TRICONEX 4351B: 通信模块，用于Tricon系统与其他DCS/PLC或上位机系统进行数据交换。
• TRICONEX 9662-610: 现场端子板，是连接现场接线到 3674 模块的桥梁。


  TRICONEX 3674

安装与维护

安装前准备： 在安装TRICONEX 3674 数字量输出模块之前，务必仔细阅读Triconex提供的官方Tricon系统规划与安装指南以及 3674 模块的具体技术手册。首先，确保所有与控制系统和所连接执行器相关的电源已完全断开并锁定，以防止电击或对设备造成损害，并确认系统处于安全停机状态。检查安装环境是否符合模块的工作温度、湿度和电磁兼容性（EMC）要求，避免阳光直射和强振动。3674 模块需要插入Triconex机架的指定I/O插槽中，并与相应的现场端子板（如9662-610）连接牢固。在处理模块时，由于其包含敏感电子元件，请务必佩戴防静电腕带，防止静电损伤。在进行现场接线时，严格遵循接线图和当地电气规范，确保输出线、负载供电线和接地线连接正确、紧固，并注意线缆的负载能力、屏蔽和电磁干扰防护，特别是对于感性负载需要额外考虑消弧措施。在通电前，务必进行最终的接线检查，确保所有连接无误且安全。

维护建议： TRICONEX 3674 模块因其冗余架构而具备极高的可靠性和故障容忍能力，但定期的检查和适当的护理可以确保其长期最佳性能和延长使用寿命。建议定期对安装有 3674 模块的控制柜内部进行清洁，清除灰尘和碎屑，确保良好的通风散热，避免模块因过热而影响性能。定期检查所有连接到模块的输出电缆和负载电源电缆，确保它们没有松动、磨损或腐蚀现象，特别是端子连接处。利用Triconex系统提供的诊断工具和状态指示灯，定期监控 3674 的运行状态、事件日志和报警信息，及时发现并解决任何潜在的通信错误、输出回路异常或模块故障。由于 3674 模块具有线缆监测功能，应特别关注相关的LOAD/FUSE诊断报警，这有助于提前发现断线或短路等隐患。在诊断到 3674 模块发生故障时，可以在不中断生产的情况下进行在线更换，大大提高了系统的可维护性。在进行任何维护或故障排除操作时，务必严格遵循安全规程，必要时执行系统安全停机，确保人身和设备安全。

产品保障

我们对TRICONEX 3674 数字量输出模块的卓越品质和无与伦比的可靠性提供坚实的产品保障。
