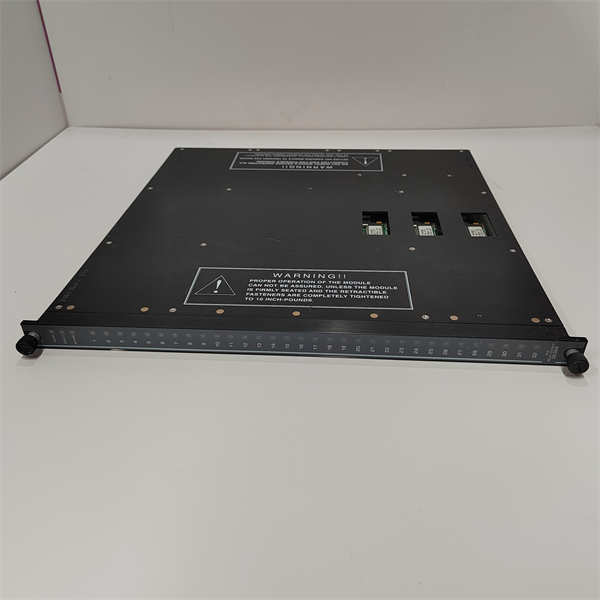

TRICONEX 3636R 数字量输入模块 – TMR架构核心卡，工业安全，稳如泰山！

描述

TRICONEX 3636R：这块高密度数字量输入（DI）模块，是安全仪表系统（SIS）里的“硬通货”！它拥有64通道输入，采用三重冗余（TMR）设计，输入电压：24 VDC，专治各种工业“疑难杂症”，保证您的关键工艺绝不“掉链子”。

TRICONEX 3636R

3636R 产品概述

提到工业安全，TRICONEX这个名字就是一面金字招牌，而3636R数字量输入模块，正是Triconex经典三重冗余（TMR）系统中的一个核心“干将”。它不是一块普通的PLC输入卡，而是专为安全仪表系统（SIS）设计，用来采集现场开关、按钮、限位等设备的数字量信号，并将这些关键的安全信息以最高的可靠性传递给Triconex的主处理器。3636R 模块是64通道的高密度输入卡，这意味着它能在单个槽位上集成大量的现场信号接入点，大大节省了控制柜的空间和成本。

3636R 之所以重要，是因为它完美契合了Triconex TMR架构的精髓：“三取二”（2-out-of-3 Voting）。模块内部对输入信号进行冗余处理和诊断，即使一个通道出现故障，整个模块的功能也不会受到影响，有效防止虚假跳闸，保证生产的连续性和安全性。它在整个自动化系统中的定位，就是连接现场安全设备与安全逻辑处理器的**“可靠桥梁”。可以说，没有像3636R** 这样高可靠的DI模块，再强大的安全处理器也无法获取准确的现场数据。选择3636R，就是选择了满足IEC 61508 安全完整性等级（SIL）3要求的顶级硬件保障。

3636R 技术规格

主要特点和优势

TRICONEX 3636R 能在工业安全圈里“横着走”，靠的就是它那套**“硬核”**的技术和设计哲学，跟那些普通的工控卡完全不在一个量级。

三重冗余（TMR）设计

兄弟们都知道，在Triconex系统里，冗余就是生命线。3636R 的设计核心就是TMR架构，它在模块内部使用了三套独立的电路来处理和验证每一个输入信号。这种三取二表决 (2-out-of-3 Voting) 机制，能瞬间发现并隔离错误的信号源，即使其中一个通道的传感器或电路**“犯浑”，系统也不会因此误动作或误跳闸。这意味着你的产线可以持续稳定运行，同时保持最高的安全防护等级。这是防止“幽灵跳闸”（Spurious Trip）的“定海神针”**。

高密度与紧凑性

一张3636R卡片就能提供64个输入通道，这在空间受限的控制室和现场机柜里，优势太大了。高密度设计不仅减少了所需机架槽位（Chassis Slots），降低了系统成本，同时因为减少了连接件和背板总线（Backplane Bus）的使用，系统的整体可靠性反而更高了。它支持多种输入类型，可以灵活配置湿节点（Wetted）或干节点（Dry Contact）信号，通用性非常强。

卓越的故障诊断能力

3636R可不是那种只会**“点头”的傻瓜卡。它具备深度的在线诊断 (Online Diagnostics)** 功能。它能实时监测每个通道的供电状态、导线断路或短路情况。一旦检测到内部组件故障或外部接线异常，它能立即报告给主处理器，但不会立即触发安全动作，除非满足安全逻辑的条件。这种**“提前预警，但不盲动”的诊断能力，是实现高可用性（High Availability）和安全完整性等级（Safety Integrity Level, SIL）3的关键。它有效增强了系统对瞬态噪声和电磁干扰（Electromagnetic Interference, EMI）的抵抗力，确保在最恶劣的工业环境中，输入信号也能保持“纯净”和“真实”**。

The TRICONEX 3636R High Density Digital Input module is arguably the workhorse of mission-critical safety applications, embodying the essence of the renowned Triple Modular Redundancy (TMR) architecture. Its design mandates three separate, identical input channels for each of the 64 field points, ensuring that the system is protected from single-point failures—a principle fundamental to achieving Safety Integrity Level (SIL) 3 compliance.

The critical advantage of the 3636R lies in its advanced diagnostics and non-stop operational capability. It utilizes continuous online self-testing and sophisticated 2-out-of-3 voting to cross-check all input signals. This methodology not only guarantees accurate reporting of the physical state but, more importantly, prevents nuisance trips by masking erroneous data from a single faulty component. Its high channel density significantly reduces the system’s physical footprint and wiring complexity, which in turn boosts overall system reliability. Engineered to operate under extreme environmental conditions, the 3636R provides exceptional noise immunity and superior resilience against physical vibration and temperature swings. For industries where safety absolutely cannot be compromised, this module offers a robust, verified, and highly available solution for critical process monitoring.

应用领域

3636R这块板卡，它的“战场”就是那些一旦出问题就会**“闹大”，甚至危及生命和环境的关键工业流程。它服务的领域，全部都对安全和连续性有着“零容忍”**的要求。

在石油和天然气行业，无论是海上平台（Offshore Platforms）、炼油厂（Refineries）还是长输管道，3636R 都是安全联锁系统（Safety Interlock System）的首选。它接收来自压力、温度、液位等关键报警开关的信号。一旦信号表明工艺参数超出安全范围，3636R 就会确保这些信号准确无误地被Triconex处理器捕获，并启动紧急停车（Emergency Shutdown, ESD）程序。在石化行业，特别是在聚合物生产和化工合成装置中，涉及易燃易爆物质，3636R 用于火气系统（Fire and Gas System, F&G），接收烟雾、火焰和有毒气体检测器的信号，实现快速切断和灭火动作。

在电力行业，尤其是在燃气轮机和核电站的安全保护系统（Reactor Protection System）中，3636R 的高可靠性是不可替代的。它监测锅炉的极限参数、汽轮机的超速信号，确保在主设备发生故障时能立即安全停车，防止灾难性设备损坏。此外，在大型冶金企业的关键燃烧控制系统和高炉安全系统中，3636R 也是核心部件。总而言之，只要是需要达到SIL 3等级，对虚假跳闸的容忍度为零，并且需要7×24小时不间断运行的工业场所，TRICONEX 3636R 就是那个你最值得信任的“安全卫士”，它保障了人员、设备和环境的安全，是工业界的“保命符”。

TRICONEX 3636R

相关产品

3636R是Triconex安全系统的DI模块，与之配套和相关联的产品，都是安全系统的**“铁三角”**：

3009：Triconex 主处理器模块。这是3636R 数据的最终处理者，系统最核心的“大脑”，负责执行安全逻辑。

3700A：Triconex 通信模块，用于将 3636R 系统的数据传输给分布式控制系统 (DCS) 或上位机系统。

3503E：Triconex 数字量输出 (DO) 模块，是与 3636R 成对出现的执行器，用于在安全逻辑触发后发出关闭阀门、停止泵等执行命令。

3351：Triconex 高分辨率模拟量输入 (AI) 模块，用于采集温度、压力等连续变化的安全相关过程变量，是 3636R 的“模拟量兄弟”。

8312：Triconex MP3008K 主处理器，是Triconex更高级别的处理器，通常用于替代或升级老旧的3009系统，它能与3636R兼容。

4119：Triconex 高级通信模块，提供更快的网络连接和更丰富的数据接口，用于实现3636R系统与其他网络设备的互联。

安装与维护

安装前准备: 安装 3636R 模块时，安全第一！必须确保Triconex机架（Chassis）电源完全断开，不要带电插拔任何安全模块，这是铁律！3636R 是热插拔（Hot Swap）模块，但建议在系统允许的情况下进行停机操作。首先，确认模块的跳线（Jumpers）配置，确保它与你所需的输入类型（湿节点/干节点）和滤波时间设置一致。然后，仔细检查3636R的前连接器（Front Panel Connector）接线是否牢固且正确。尤其是信号和公共端（Common）的接线，必须严格按照图纸执行，任何错误的接线都可能导致虚假信号，影响TMR架构的正确判断。

维护建议: 3636R 的日常维护相对简单，因为它内部的TMR架构和自诊断功能已经承担了大部分工作。
