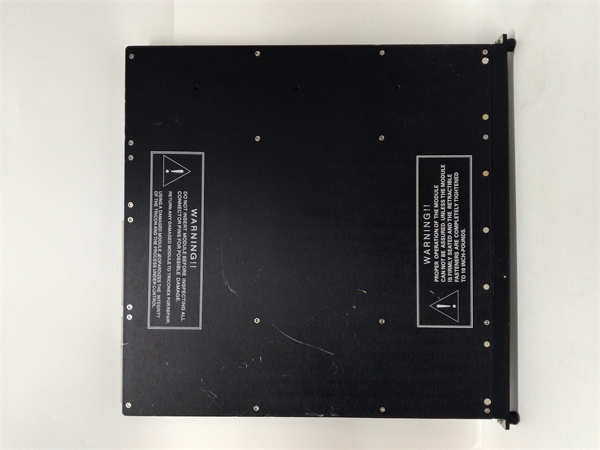

TRICONEX 3625 | 三重化冗余数字输出模块 | 可靠性验证与安全控制系统集成方案
TRICONEX 3625 | 三重化冗余数字输出模块 | 可靠性验证与安全控制系统集成方案 - 图片 2
TRICONEX 3625 | 三重化冗余数字输出模块 | 可靠性验证与安全控制系统集成方案 - 图片 3

TRICONEX 3625 | 三重化冗余数字输出模块 | 可靠性验证与安全控制系统集成方案

  • 型号: 3625
  • 品牌: TRICONEX（现属 Schneider Electric）
  • 核心功能: Tricon 安全控制系统中的三重化冗余（TMR）数字输出（DO）模块，提供 16 路隔离 24V DC 源型输出，专为 SIL3 等级安全联锁应用设计
  • 质保标准: 12个月质保，经全面测试
分类：

描述

关键技术规格

  • 产品型号: 3625
  • 制造商: TRICONEX (Schneider Electric)
  • 所属系统: Tricon v9/v10/v11 安全仪表系统（SIS），符合 IEC 61508 / IEC 61511 标准
  • 产品类型: 三重化冗余（TMR）数字输出模块（Digital Output, DO）
  • 输出通道数: 16 路，源型（Sourcing），每通道独立驱动
  • 输出电压/电流: 24 VDC ±10%，最大负载电流 0.5 A/通道（总电流 ≤ 4 A）
  • 输出类型: 半导体开关（MOSFET），无机械触点，支持高频切换
  • 冗余架构: 三重化（Triple Modular Redundancy），三路独立通道并行输出，经表决后驱动现场设备
  • 诊断功能: 支持通道级开路/短路检测、电源异常报警，并通过 Tricon 主机上报至 Tristation 或 DCS
  • 安装方式: 插入 Tricon 主机架（如 4328/4329/4508），占用 1 个 I/O 槽位，支持热插拔（需系统授权）
  • 工作温度: 0°C 至 +60°C
  • 安全认证: IEC 61508 SIL3、IEC 61511、ATEX、FM、CSA，适用于危险区域
  • 响应时间: < 10 ms（从逻辑输出到现场信号建立）
TRICONEX 3625

TRICONEX 3625

功能定位与应用场景分析

3625 是 TRICONEX Tricon 安全控制系统中用于执行关键安全动作的核心输出模块。其采用三重化冗余（TMR）架构——三个独立的处理与输出通道并行工作，通过硬件级表决机制确保即使单通道故障，输出仍能保持正确且连续。这种设计从根本上消除了单点失效风险，使 3625 成为石化、电力、油气等高危行业中实现紧急停车（ESD）、燃烧器管理（BMS）、压缩机保护等 SIL3 级安全功能的可靠执行单元。它解决了传统单通道 DO 模块在“隐性故障”或“误动作”方面的致命缺陷，保障人员、设备与环境安全。

典型应用场景：

  • 石化装置紧急停车系统（ESD）：3625 驱动切断阀电磁阀、停机继电器，在检测到超压、泄漏或火灾时执行安全关断
  • 燃气轮机燃烧器管理系统（BMS）：控制燃料阀开启/关闭信号，确保点火与熄火过程符合安全时序
  • 海上平台油气处理：在防爆区域驱动关键执行机构，利用 TMR 架构满足 ATEX 与 IEC 61511 合规要求
  • 电力锅炉炉膛安全监控：输出跳闸信号至送风机、引风机控制回路，防止炉膛爆炸
  • 老旧 Tricon 系统维保：作为已停产的关键备件，3625 保障现有 SIS 系统持续合规运行，避免整套安全系统更换的高昂成本

质量标准与测试流程

我们深知，在安全仪表系统中，一个输出模块的失效可能直接导致灾难性后果。因此，我们建立了远超常规工业标准的质量检测流程，确保您收到的每一个 3625 都具备完整的安全功能：

  • 外观与清洁：所有 3625 模块在 Class 10,000 洁净室环境下进行 ESD 安全清洁，使用高倍显微镜检查 PCB 焊点、MOSFET 器件、端子排及金手指氧化情况
  • 上机实测：模块被安装至真实 Tricon v10/v11 测试主机（含主处理器、电源及终端底板），通过 Tristation 1131 加载标准安全程序，进行 72 小时连续带电运行
  • TMR 功能验证：模拟单通道故障（如切断一路电源），验证剩余两通道能否通过表决继续正确驱动输出，且系统上报准确诊断信息
  • 通道级诊断测试：对全部 16 路输出施加额定负载，验证开路/短路检测功能、电流限制能力及响应时间一致性
  • 安全合规核验：确认模块硬件修订号（如 Rev C/D）与客户现有系统一致，避免因版本差异导致表决逻辑异常
  • 质保承诺：仅通过全部测试项的 3625 才会出库，并提供 12 个月功能性故障质保，覆盖非人为损坏导致的输出失效、诊断误报或 TMR 同步丢失
TRICONEX 3625

TRICONEX 3625

兼容性与升级路径

为确保 3625 100% 适用于您的 Tricon 安全系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

  • 主机架匹配：3625 仅适用于 Tricon v9/v10/v11 主机架（如 4328、4508），不兼容早期 Triconex 23xx 或 Tri-GP 系列
  • 固件与配置依赖：必须使用 Tristation 1131 软件进行 I/O 配置，且项目中需正确定义 3625 的模块类型与通道用途；错误配置可能导致表决失败
  • 替代关系说明：3625 无官方直接替代品；若系统已升级至 Triconex Trident 平台，应改用 AI-3625 系列（但需重新组态）；部分场景可用 3624（继电器输出型）替代，但需评估负载类型
