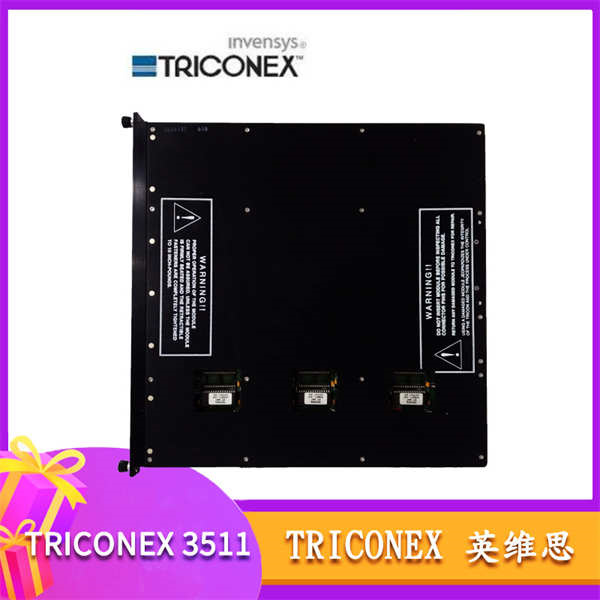

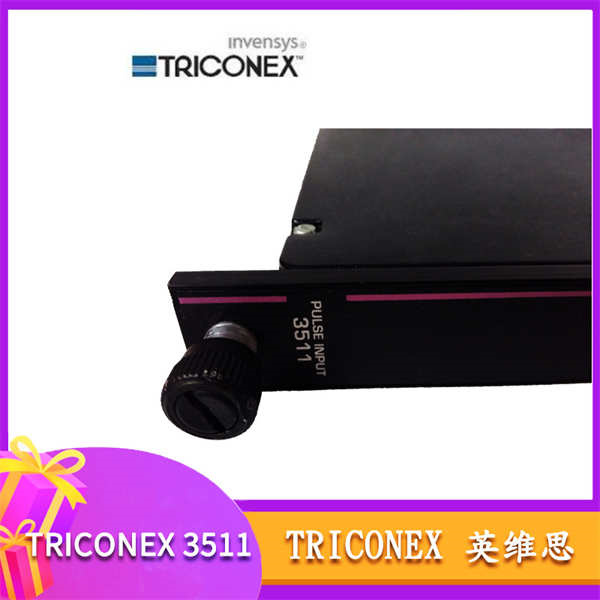

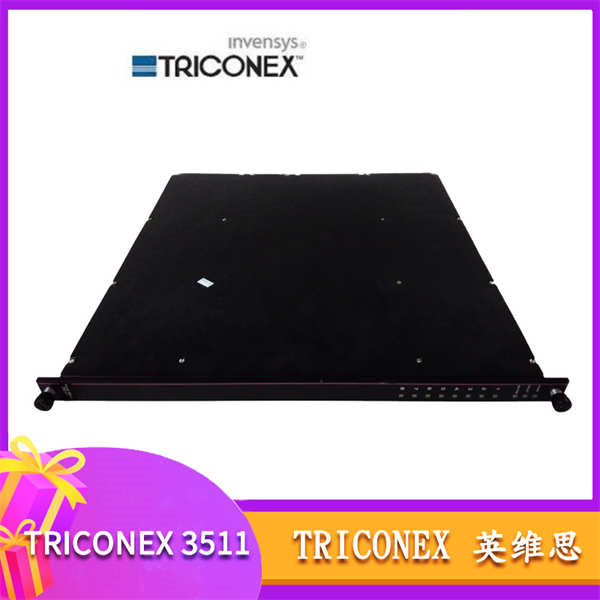

TRICONEX 3511 – 高可靠性、高可用性，保障生产不停歇！

描述

TRICONEX 3511：这块脉冲输入模块，是安全仪表系统（SIS）里的“硬通货”！它拥有8个高灵敏度、高频输入通道，专为涡轮机、压缩机等旋转设备的速度和RPM测量而生。它采用TMR（三重模块冗余）架构，确保极致的可靠性。通道数：8个，脉冲分辨率：1微秒，频率范围：20 Hz至20,000 Hz。专治各种高危、高精度工业“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

产品详细说明

3511 产品概述

在工业安全控制这个圈子里，TRICONEX的大名，那是响当当的“金字招牌”。今天咱们要聊的这块3511，就是TRICONEX安全仪表系统（Safety Instrumented System, SIS）里的一个核心成员。这块TRICONEX 3511可不是个简单的模块，它是整个安全系统里的“雷达”，专门负责接收和处理来自现场旋转设备的高频脉冲信号，比如涡轮流量计、转速传感器、增量编码器等。

这块TRICONEX 3511模块的核心价值，就在于它的极致可靠性（Reliability）。它天生自带TRICONEX引以为傲的TMR（Triple-Modular Redundant）架构，这意味着模块内部集成了三套独立的输入通道，每一路都独立处理数据，然后通过“二选三”（2-out-of-3 voting）的表决机制，确保最终输出的数据是绝对准确、无误的。即使其中一路输入通道发生故障，整个模块依然能够正常工作，不影响过程运行，这对于防止“误停机”（Nuisance Trip）和保障人身安全至关重要。这块TRICONEX 3511的脉冲计数分辨率高达1微秒，能以极高的精度测量频率或RPM，是那些需要精确控制和监测旋转设备的关键应用的“定海神针”。

TRICONEX 3511

3511 技术规格

主要特点和优势

咱们这块 TRICONEX 3511 模块，它最大的特点和优势，就是它骨子里流淌的“安全”基因，以及为高危应用而生的“硬核”设计。首先，它有8个通道，能同时采集多路高频脉冲信号，这对于需要同时监测多个旋转设备的系统来说，非常高效。它的核心优势，也是TRICONEX所有产品的核心——TMR架构。这种三重模块冗余（Triple-Modular Redundancy）的设计，就像给模块上了三道保险，即使硬件发生单一故障（Single Point of Failure），系统也不会停机，仍然能继续安全可靠地运行。这在石油天然气、化工等高危行业，是不可或缺的。

其次，3511 在信号处理上也是个“高手”。它针对非放大磁性转速传感器（Non-amplified Magnetic Speed Sensors）进行了优化，能直接接收这些设备产生的微弱电压变化，并以1微秒的分辨率进行脉冲计数。这种高精度的测量能力，让它能精准计算出频率或每分钟转速（Revolutions Per Minute, RPM），为涡轮机控制和压缩机监控提供了可靠的数据。这块 TRICONEX 3511 模块还提供了完整的板载诊断（Onboard Diagnostics）功能，能实时监测每个通道的运行状态。一旦发现任何通道出现故障，它会立即激活故障指示灯，并向主处理器报告，但不会影响整个模块的正常运行。而且，它还支持热插拔（Hot-Swappable），让维护人员可以在不中断生产的情况下，更换故障模块，极大地提高了系统的可用性（Availability）。

The TRICONEX 3511 is a high-performance pulse input module that is a cornerstone of the Triconex Safety Instrumented System (SIS). Its primary strength lies in its exceptional reliability, which is rooted in its Triple-Modular Redundant (TMR) architecture. This design integrates three independent input channels, each processing data in parallel, with a 2-out-of-3 voting mechanism to ensure the integrity of the output. This fault-tolerant approach means the system remains operational even in the event of a single hardware failure, preventing unwanted shutdowns and enhancing safety. The TRICONEX 3511 is optimized for high-frequency applications, providing eight channels with a pulse count resolution of 1 microsecond. This level of precision is ideal for accurately measuring frequency and RPM from rotating equipment such as turbines and compressors. The module also features comprehensive diagnostics on each channel, providing real-time status and fault detection without compromising system operation. Furthermore, the 3511 is hot-swappable, allowing for modules to be replaced online without interrupting the process, which significantly improves system availability and simplifies maintenance. Its rugged design and wide operating temperature range make it suitable for deployment in harsh industrial environments, solidifying its position as a go-to solution for critical safety and control applications.

应用领域

这块TRICONEX 3511 模块的应用领域，主要集中在那些对安全性和可靠性要求都达到“天花板”的工业现场。任何涉及到高速旋转设备，且停机可能造成严重后果的行业，它都能大显身手。比如说，在石油天然气行业，它可以用于监测燃气轮机和压缩机的转速，一旦转速异常，就能触发紧急停车系统（Emergency Shutdown System, ESD），防止设备损坏或爆炸。

在化工和石化行业，3511 可以作为高危流程中的安全控制模块，监测反应釜内的搅拌器转速或泵的流量，确保流程在安全范围内运行。而在电力行业，它则可以用于监测汽轮机的转速，进行超速保护，防止飞车事故。总之，这块TRICONEX 3511 就是为那些需要把“安全”摆在第一位，同时又不能牺牲性能和可用性的工业应用而生的。它的存在，让你的自动化系统不再只是追求效率，更是在安全和可靠性上做到了极致。

相关产品

与 TRICONEX 3511 模块相关联的其他产品，主要是TRICONEX安全仪表系统中的其他I/O模块、控制器以及通信模块。所有产品型号都需要加粗显示。

TRICONEX 3008：这是TRICONEX系统中的主处理器模块，需要配合 TRICONEX 3511 等I/O模块使用，作为整个安全系统的“大脑”。

TRICONEX 3501：这是TRICONEX的数字量输入模块，用于采集开关量信号，与 TRICONEX 3511 形成互补。

TRICONEX 3625：这是TRICONEX的数字量输出模块，用于控制现场的电磁阀、继电器等执行器。

TRICONEX 3721：这是TRICONEX的模拟量输入模块，用于采集温度、压力等模拟量信号，与 TRICONEX 3511 共同构建立体化的监测体系。

TRICONEX 4351B：这是TRICONEX的通信模块，负责与上位机、DCS等系统进行数据交换。

TRICONEX 3511

安装与维护

安装前准备: 在安装 TRICONEX 3511 模块前，虽然它支持热插拔，但为了安全起见，最好还是在系统断电的情况下进行。然后，确保你的TRICONEX机箱和控制器都已经正确安装。将模块从包装中取出，检查是否有物理损坏。将模块插入到机箱的指定插槽里，确保模块与背板总线完全连接，锁扣扣紧。由于是安全模块，接线时要格外小心，确保所有接线都严格按照说明书进行，避免任何错误。

维护建议: TRICONEX 3511 作为一款安全模块，日常维护工作非常关键。最主要的是定期检查模块前面的LED状态指示灯。绿色OK灯亮起表示模块正常，如果出现红色F（Fault）灯，就需要立即进行排查。要保持模块所在控制柜内部的清洁干燥，避免灰尘和潮湿影响模块的散热和电气性能。虽然它很皮实，但在进行任何维护操作时，断电并做好防静电措施，总归是没错的。
